구조는 단순한 편이므로 간단하게 설명하도록 하겠습니다

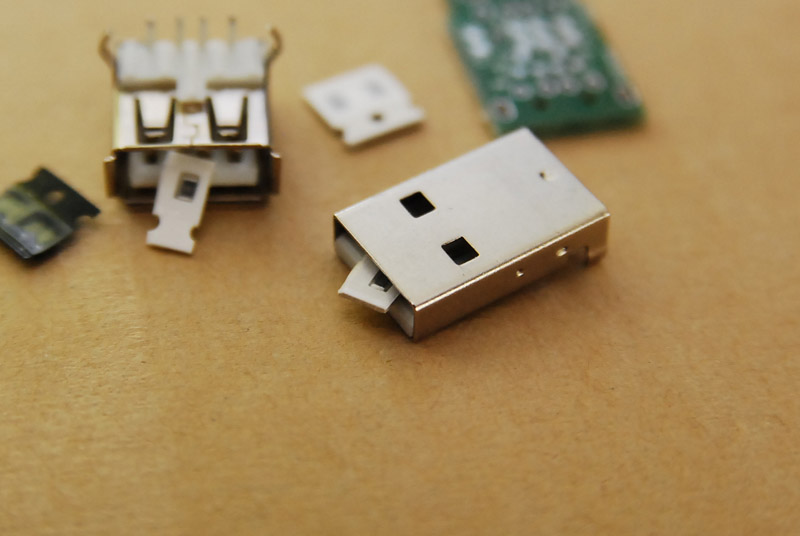

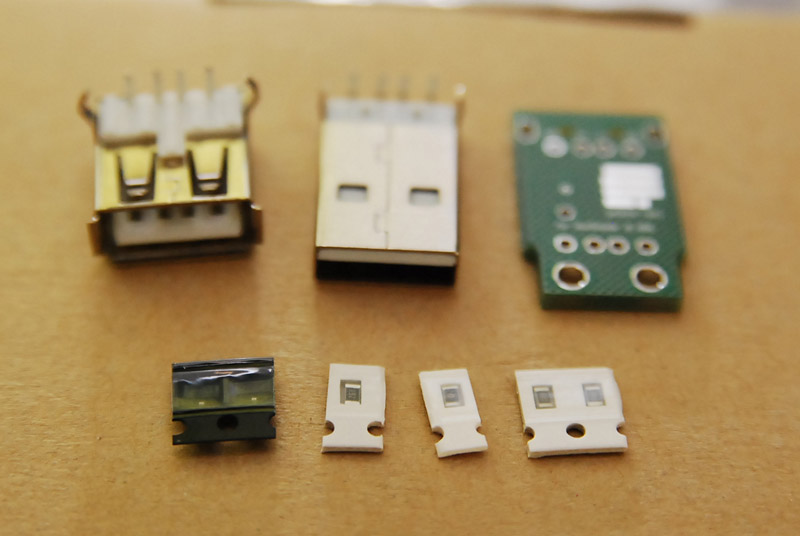

내용물은

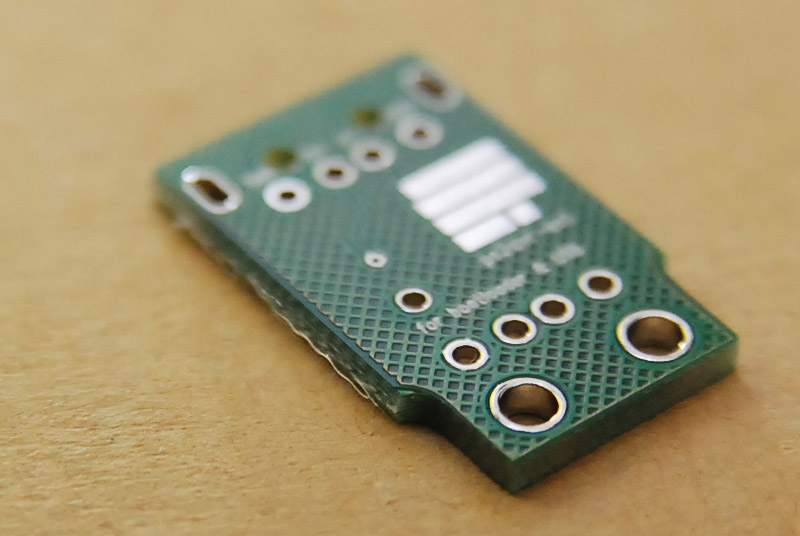

- PCB

- 저항 2012사이즈 68옴 2개, 1.5K옴 1개, 0옴 1개

- 제너다이오드 BZX84C3V6 (0.25W) 2개

- USB 커넥터 암(USB-103)/수(USB-106) 각 1개






간혹 소자가 USB 커넥터에 들어가는 경우도 있으니 잘 확인하길 바랍니다.





그리고, PCB는 V-cut으로 절단된 좌/우 부분이 약간 날카로울 수 있으니 사포나 벽돌 등에 살짝 문질러서 매끄럽게 해주는게 좋습니다. (저는 그냥 벽에 두어번 문질러 줬습니다.)

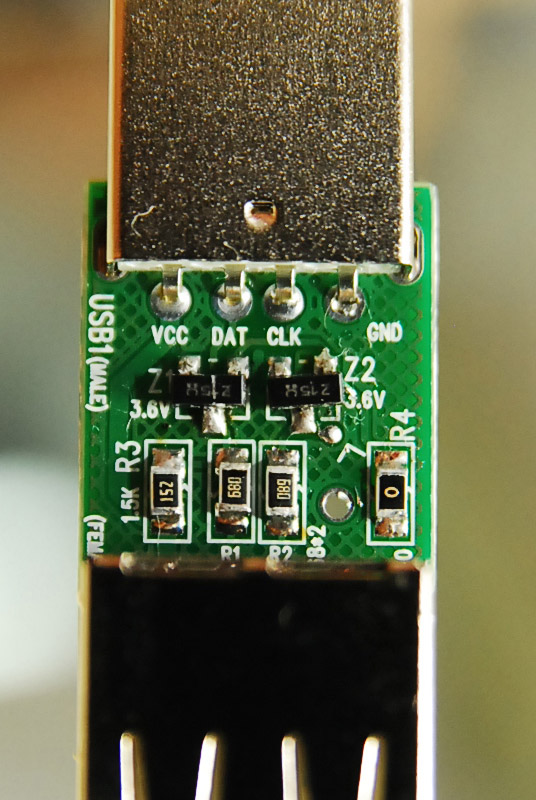

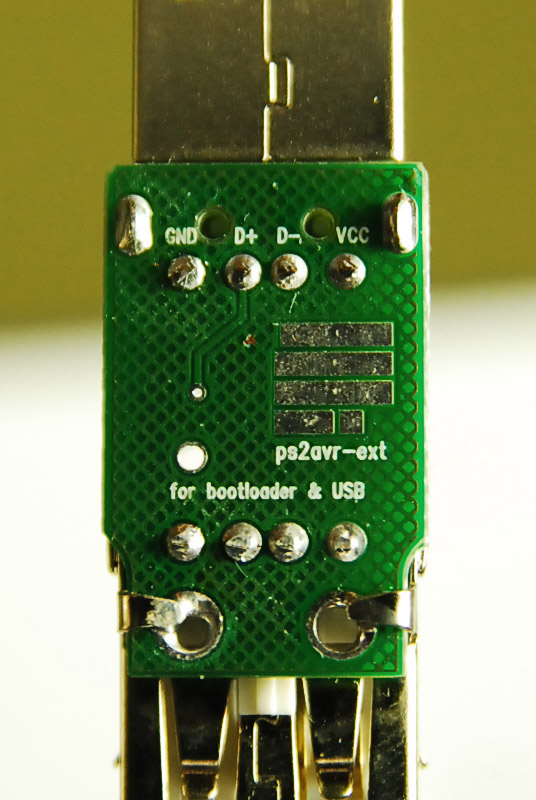

소자와 커넥터를 아래의 사진과 같이 땜해주면 됩니다.

- Z1, Z2 는 방향성이 있으므로 반드시 사진과 같이 땜해줘야합니다.

- R1~4는 방향성이 없으므로 숫자로 위치만 구분해서 땜해주면 됩니다.





USB 커넥터는 사진과같이 부착/땜해주면 됩니다.

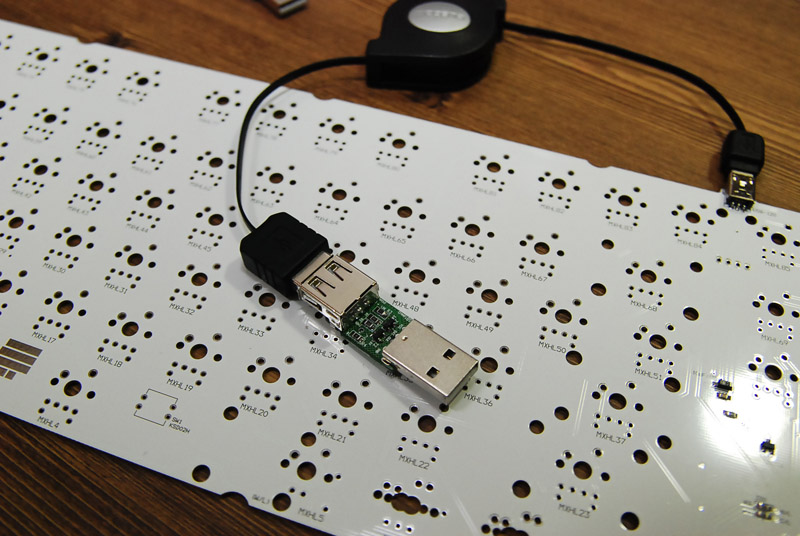

일반적인 ps2avr 기판에 확장 모듈 연결은 다음과 같이 합니다.

- 반드시 기판에 USB 케이블을 연결한 후 케이블에 확장 모듈을 연결이 된 상태로 USB 포트에 꽂아야 합니다.






이 확장 모듈을 통해서 부트로더를 이용할 수 있고, 펌웨어를 변경하면 USB방식의 키보드로도 이용할 수 있습니다. 그러려면 우선 ISP다운로더를 이용해 부트로더를 설치해야 합니다.


- 부트로더 설치 방법 : http://blog.winkeyless.kr/15


- 부트로더를 이용한 펌웨어 업로드 방법 : http://blog.winkeyless.kr/18
