B 시리즈 기판 신청

















B 시리즈 기판들은 컬러를 자유롭게 변환할 수 있는 특수한 RGB LED를 사용할 수 있는 것이 가장 큰 특징입니다.


또한, PC용 클라이언트(bootMapper Client) 애플리케이션을 이용해서 자유롭게 설정이 가능합니다.


새로운 펌웨어인 ps2avrGB 는 기존의 ps2avrU와 대부분의 기능은 동일하며 여기에 RGB LED 컨트롤 기능을 추가한 것 입니다.


아크릴 하우징도 쉽게 주문/제작 할 수 있습니다.

아크릴 하우징 주문 : http://hanaacryl.com/product/?s_category=150



기판 사양


- 레이아웃 (공통)

: 윈키/윈키리스 콤보,

: 캡스락 3000/8000(마제식) 지원

: 스페이스바 마제식 지원

: 1.75 우 쉬프트 지원

: ISO 배열 지원


- 레이아웃 (B.87 EX)

: 텐키 분리 가능

: 텐키의 2X키를 1X * 2개로 대체 가능


- RGB LED 지원 : 대부분의 컬러로 자유롭게 변환 가능(옵션으로 RGB LED 소자 세트 구매)


- Full LED 지원 : 5가지 LED 모드

- PCB : 1.6T (화이트 컬러)

- 모든 소자 뒷면에 배치

- 하우징(보강판)리스를 위한 마운트홀 지원

- mac os 호환



ps2avrGB는 하드웨어 키매핑을 제외한 모든 기능이 ps2avrU와 동일합니다.

또한, bootmapper client를 제공하여 LED 설정을 PC에서 손쉽게 변경할 수 있습니다.


ps2avrGB 기능

- RGB LED 컨트롤

- 간단한 키 맵핑 / 매크로 등록


ps2avrU(펌웨어) 사양

- 인터페이스 : USB / PS/2 콤보 (자동 인식)

- 무한 동시입력 지원 (PS/2, USB연결 시 6+1입력)

- Full LED 지원 : 5가지 LED 모드

- 4 레이어의 키맵 지원

- 각종 멀티미디어 키 지원

- 다양한 특수 기능(퀵 스왑/듀얼 액션 등) 지원

- 매크로 지원 (키 입력간 지연 가능)

- 간단한 키 맵핑 지원

- mac os 호환



펌웨어에대한 더 많은 정보는 아래 링크를 참고하세요.

ps2avrU : http://blog.winkeyless.kr/19

ps2avrGB : http://blog.winkeyless.kr/156




아래 링크로 신청해주시길 바랍니다.

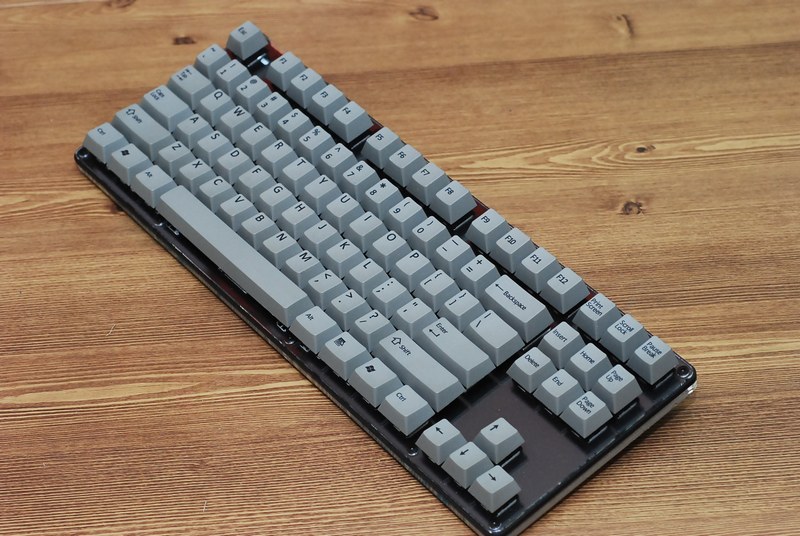

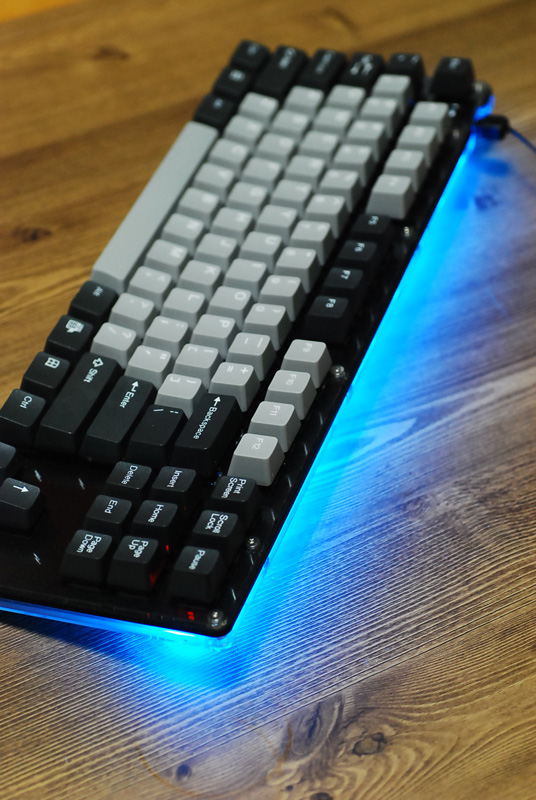

B.87

- 텐키리스 사이즈

- 44,000원(부가세 포함)

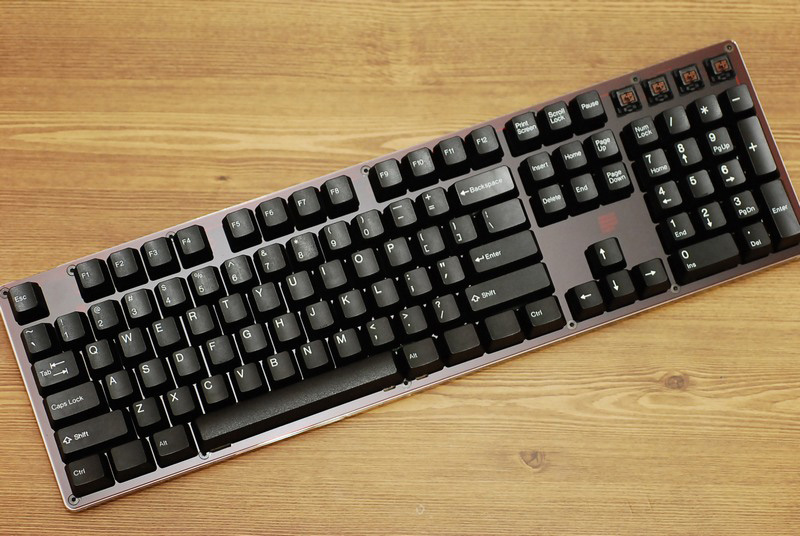

B.87 EX

- 풀 배열 사이즈

- 49,000원(부가세 포함)

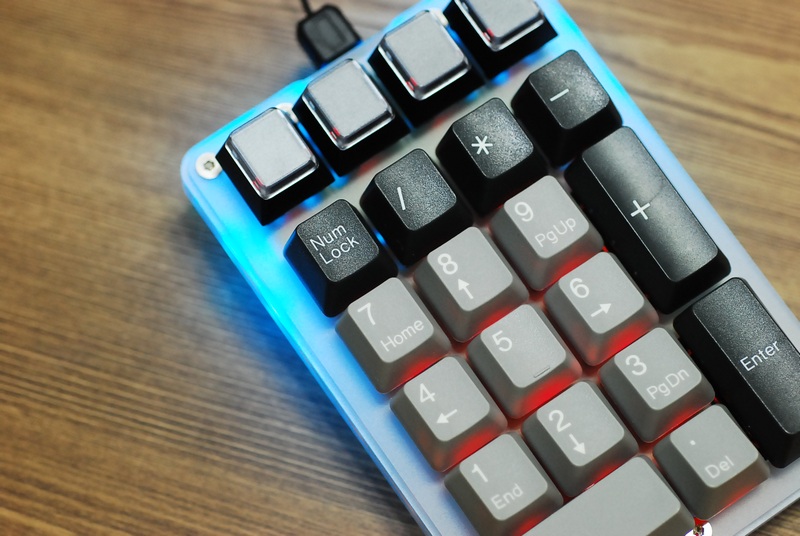

B.pad

- 텐키 사이즈

- 24,000원

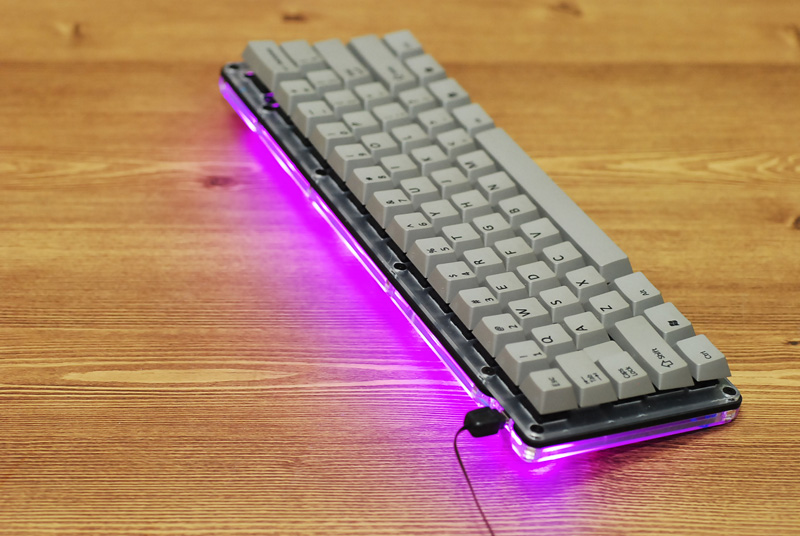

B.face

- 포커(60%) 사이즈

- 포커X 하우징 호환 기판

- 39,000원


B.thumb

- 포커(60%) 사이즈

- micro USB 커넥터

- PCB 두께 : 1.0T

- 39,000원

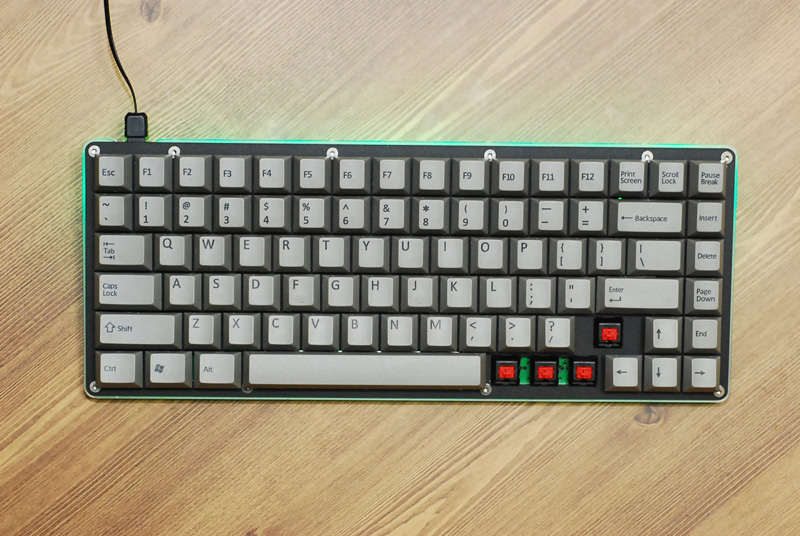

B.mini

- MX-mini 배열

- 39,000원


B.mini EX

- MX-mini 배열 + tenkey

- 44,000원


* RGB LED 및 컨트롤러(sub MCU)와 관련 소자는 옵션으로 구매를 해야 합니다.

* 기판 및 소자는 미조립으로 배송 되므로 납땜을 원하시면 "기본 소자 납땜 및 펌업" 옵션을 선택하셔야 합니다.

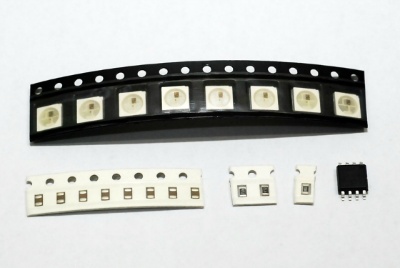

RGB LED 기본 세트

- 기판에 맞는 수의 RGB LED

- sub MCU (RGB 컨트롤러)

- 기타 소자




추가 RGB LED

- 만약, RGB LED가 더 필요하다면 추가 할 수 있습니다.

- 납땜이 어렵기 때문에 되도록이면 아래의 RGB bar를 이용하시길 바랍니다.

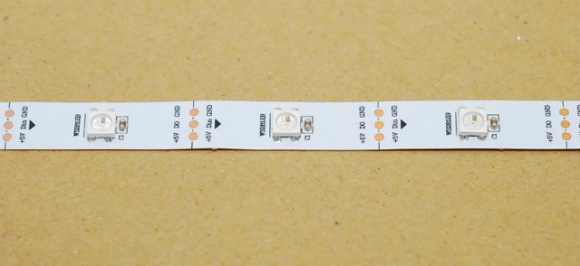

RGB bar
- 하단의 RGB 효과를 추가 할 수 있습니다.
- 신청 수 만큼 연결된 형태로 배송 됩니다. (만약, 10을 입력하면 10개가 연결된 형태로 배송됩니다.)
- PCB 컬러는 흰색 입니다.
- 연결 방법 : http://blog.winkeyless.kr/169
- 기판 별 RGB bar 권장 길이
B.87 EX : 12
B.87 : 10
B.mini EX : 11
B.mini : 9 (PCB에는 8개 이지만 간격이 달라서 9개가 딱 맞습니다.)
B.face : 8
B.thumb : 8
B.pad : 2

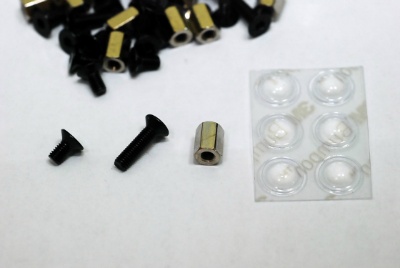

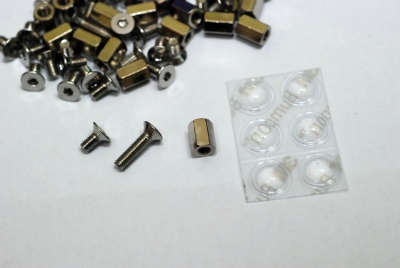

볼트/너트/범폰 셋

- 하나 아크릴에 등록되어 있는 아크릴 하우징에 사용되는 부자재 입니다.

(공통으로 롱 너트 18개, 접시머리 렌치볼트 M3*6mm 30개, M3*12mm 4개, 3M 범폰 6개 입니다. 풀 배열 1대를 조립할 수 있는 수 입니다.)

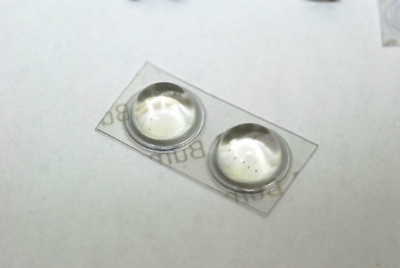

- B.pad 와 볼트 세트를 함께 주문하면 아래의 B.pad 전용 범폰도 포함됩니다.




RGB LED 및 관련 소자 납땜 : 장 당 4천원

기본 소자 납땜 및 펌업 : 장 당 5천원

- 펌웨어 관련 소자는 초보자가 납땜하기에 어려우므로 염두해두세요.

- 기판 납땜 가이드 : http://blog.winkeyless.kr/158



부자재

- 기판의 동작에 반드시 필요한 다이오드를 함께 주문할 수 있습니다.

- LED와 저항도 주문 가능합니다.



** RGB LED의 납땜에는 350도 이상의 온도를 사용할 수 있는 고열량의 인두기가 필요합니다.

** 기판의 컬러는 공제품의 여분은 흰색이며 이후 제작되는 경우에는 기본 컬러인 녹색입니다.



- 주문 링크 : http://winkeyless.kr/store/
