요청하신 분이 계셔서 작성해봅니다.

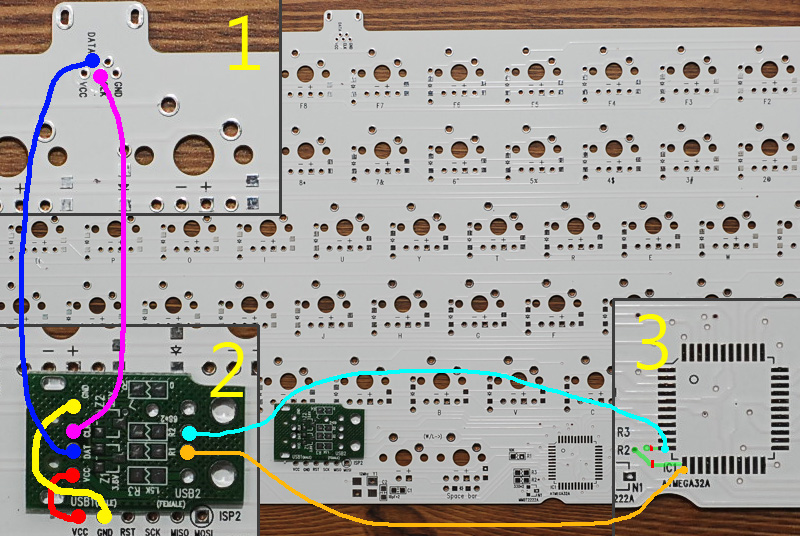

아래 사진의 각 확대 화면에 그려진대로 와이어를 납땜해주면 됩니다.


다만, 2가지 주의 할 점이 있는데요,


첫 번째는 2번 부분처럼 ps2avr-ext를 기판에 겹체 놓을 때 두 기판 간에 쇼트가 나지 않도록 사이에 절연을 잘 해줘야 한다는 것 입니다. 그렇지 않으면 최악의 경우 회로 사망에 이를 수 있으니 반드시 주의하셔야 합니다.


두 번째는 3번 부분의 빨간 표시 부분인데요, 기판을 잘 보면 녹색 선과 같은 동박 패턴이 있습니다. 이 두 선을 빨간 표시처럼 커팅해서 통전을 막아야 합니다. 그리고, 와이어링을 MCU의 핀에 해줘야 하므로 정밀하게 잘 해줘야 합니다. 옆의 다리들과 쇼트가 나지 않도록 주의하세요.


그럼 참고가 되시길 ^^

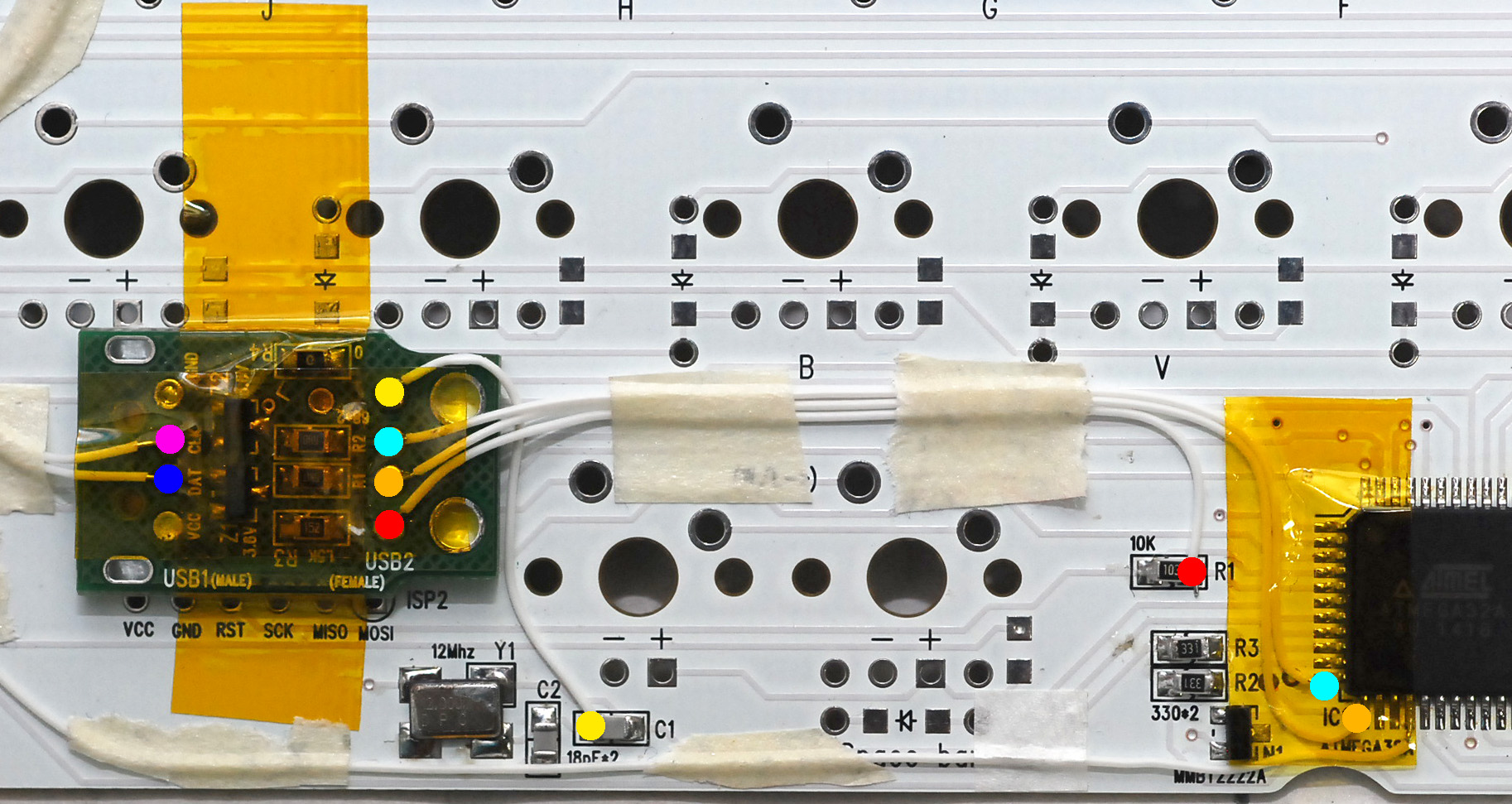

< 작업 예 >

 ISP 로더를 사용할 수 있도록 VCC와 GND는 다른 곳에 와이어링을 해줬습니다.

(사진의 하단에 표시 안 된 와이어는 스크롤 락 LED를 별도로 표시하기 위해서 와이어링 한 것 입니다.)
