사진을 보며 따라하시면 간단하게 조립할 수 있습니다.

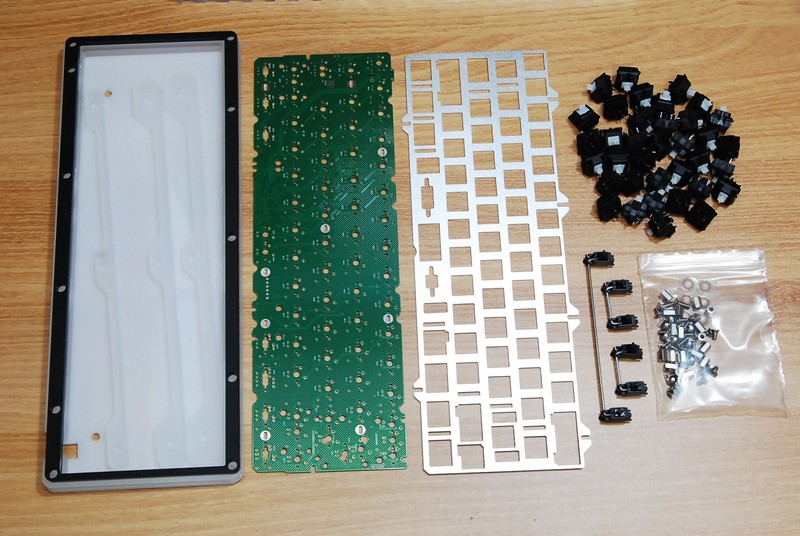

1. 준비물

- IF 아크릴 하우징

- B 시리즈 기판

- IF 하우징 알루 보강판

- 체리 MX 스위치 (또는 호환 스위치)

- 체리 스테빌라이저(PCB 마운트 용)

- IF 아크릴 하우징 볼트 세트

- 조립 공구 : 2mm 육각 렌치 드라이버 (아래 사진에는 없습니다.)

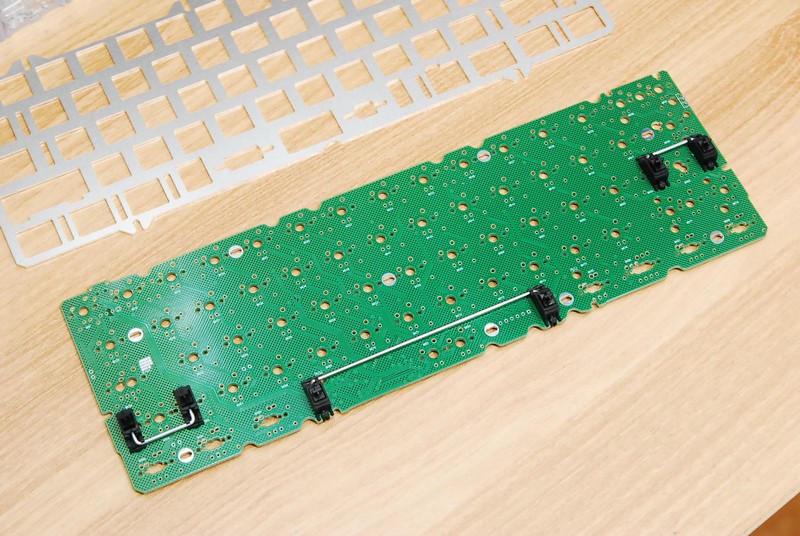

2. 우선 기판에 스테빌을 체결합니다.

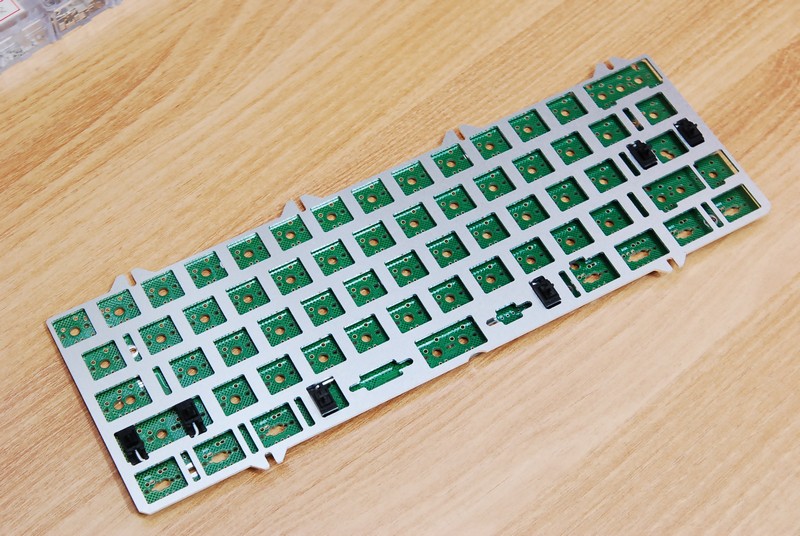

3. 스테빌이 체결된 기판 위에 보강판을 올립니다.

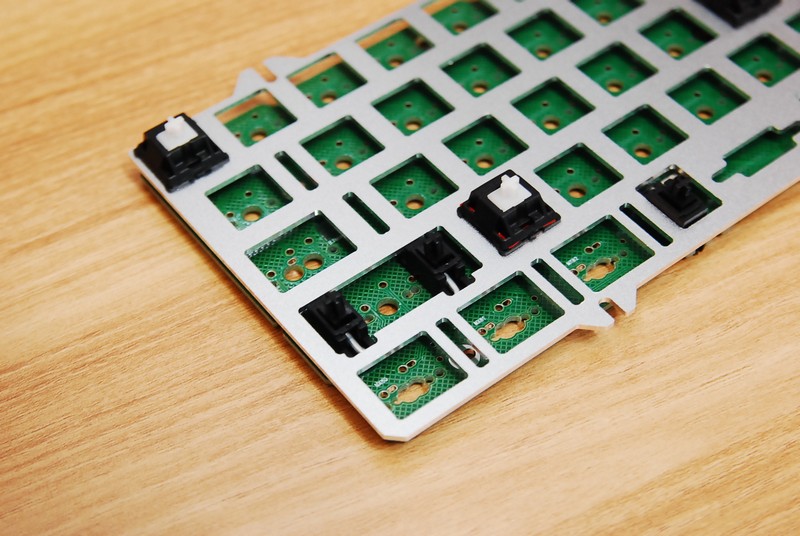

4. 스테빌이 체결되어 있는지 확인한 후 스위치를 체결하고 납땜합니다.

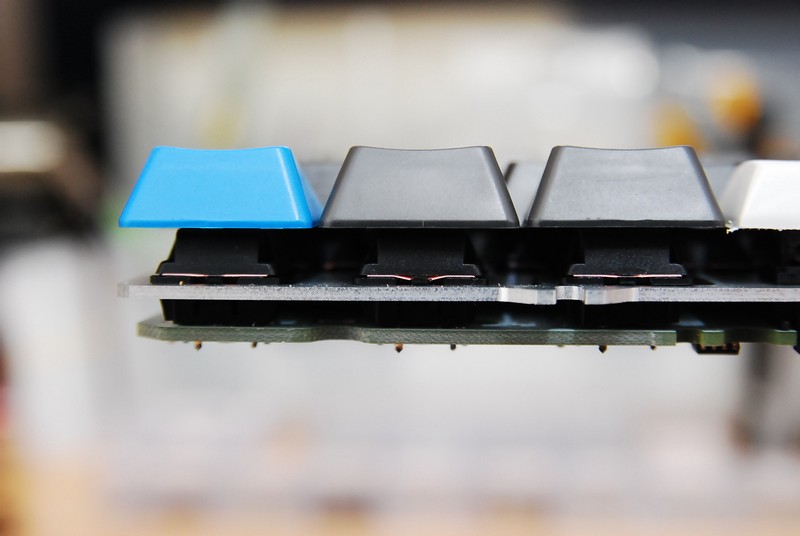

* 스위치를 보강판에 체결하면 '딸각'하는 소리가 나고, 아래 사진과 같이 기판과 보강판 사이에 3.5mm 높이의 공간이 생기게 됩니다.

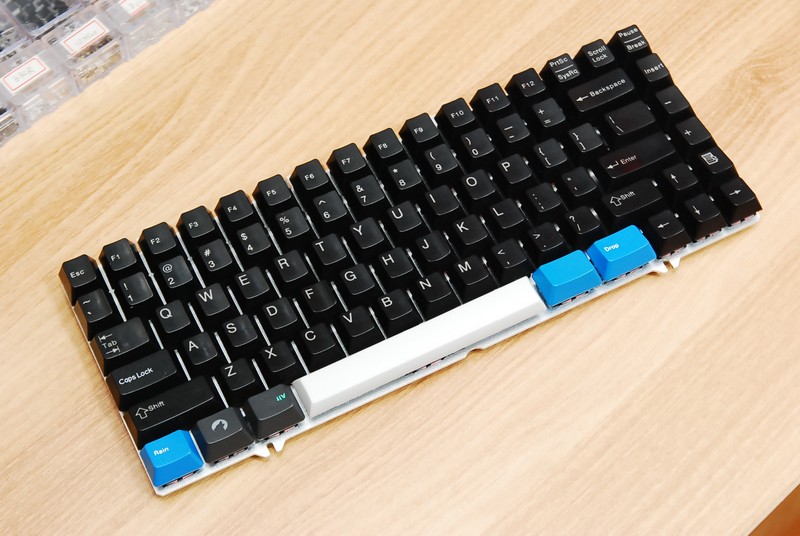

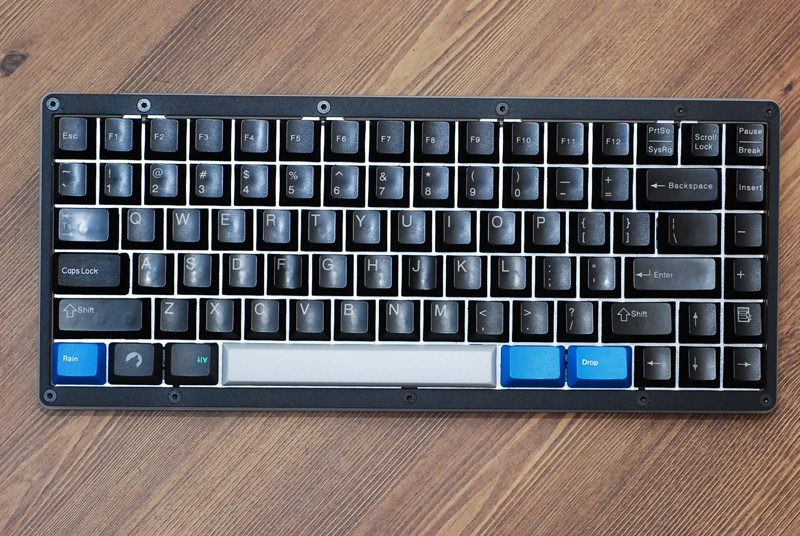

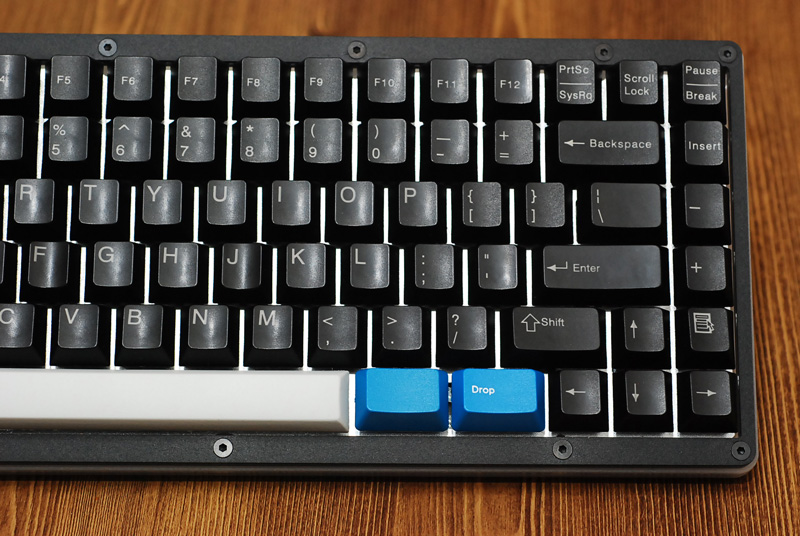

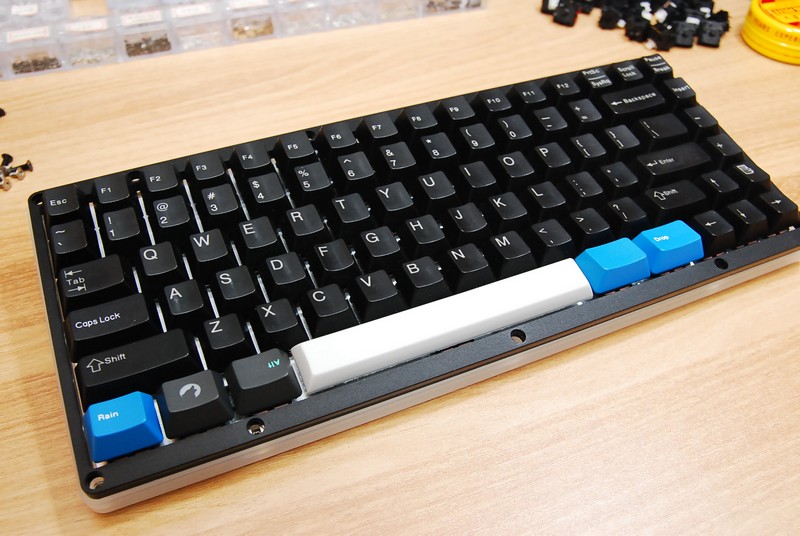

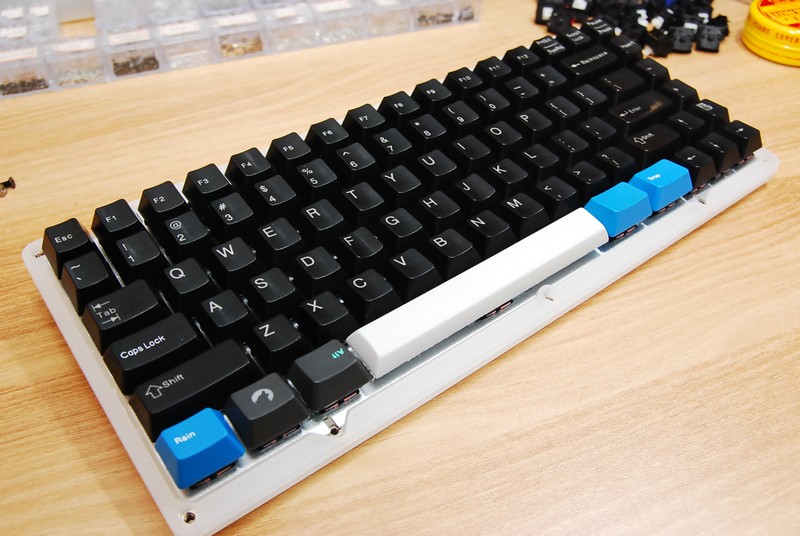

5. 스위치, LED 등 납땜을 마치고, 키캡을 체결한 모습 (사진 모델이 교체되었습니다. B.face -> B.mini)

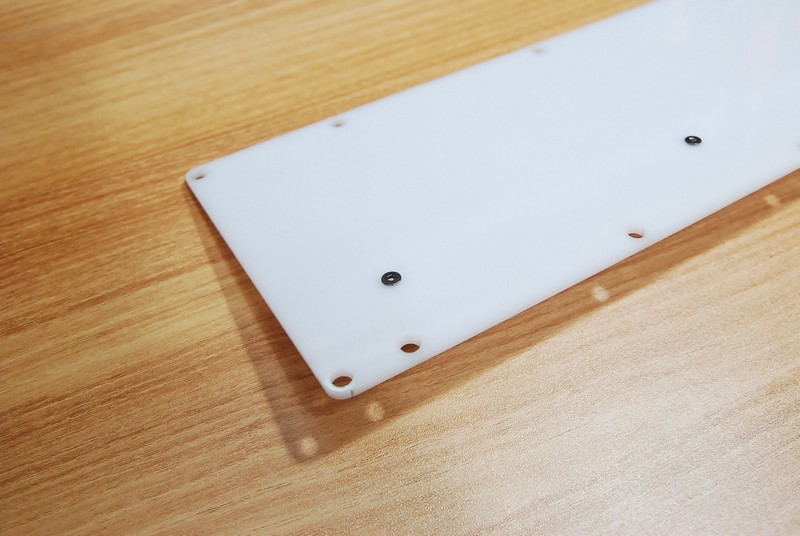

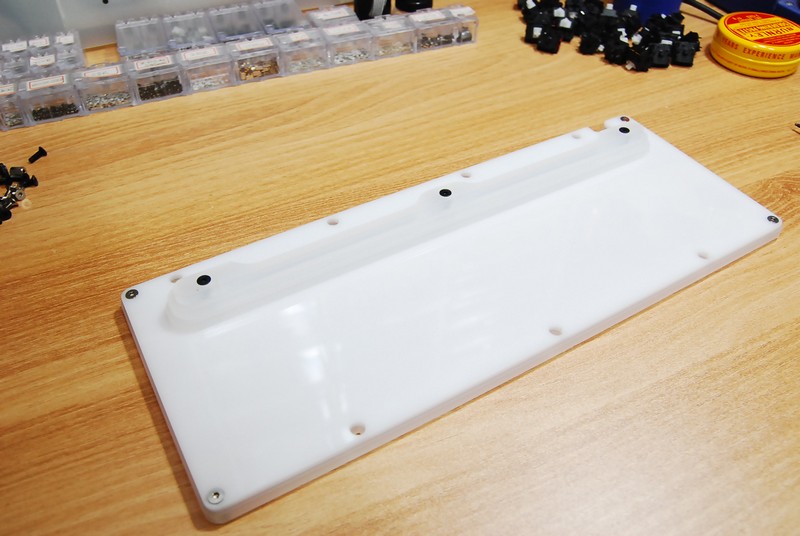

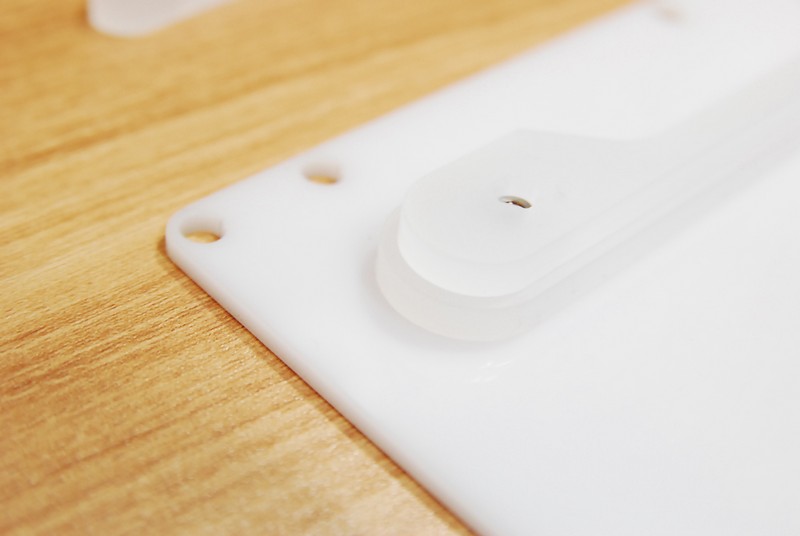

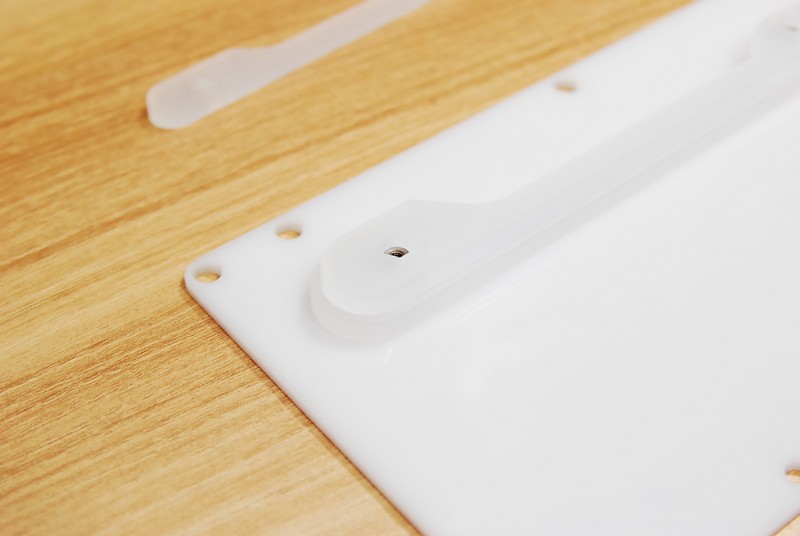

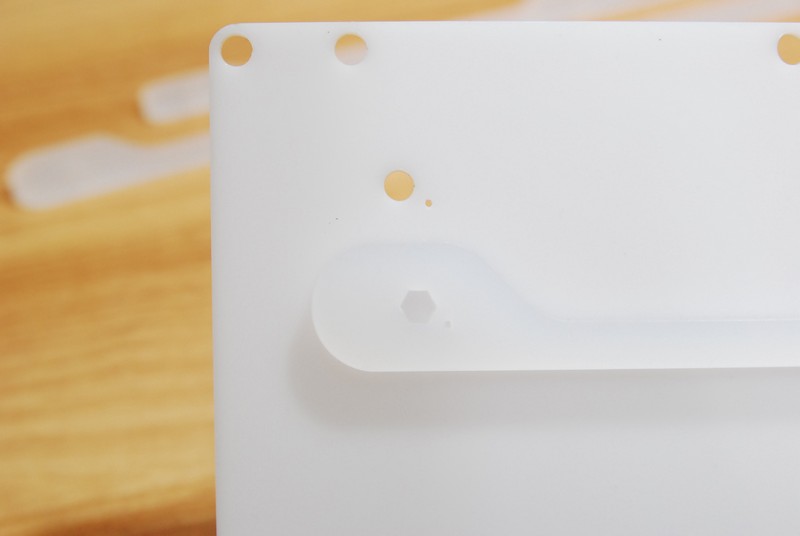

6. 이제 하우징을 조립합니다. 3T 하판에 뒷굽을 체결합니다. 하판과 뒷굽들에 보면 사진처럼 큰 구멍 옆에 작은 구멍이 있습니다. 이 부분을 기준으로 조립합니다.

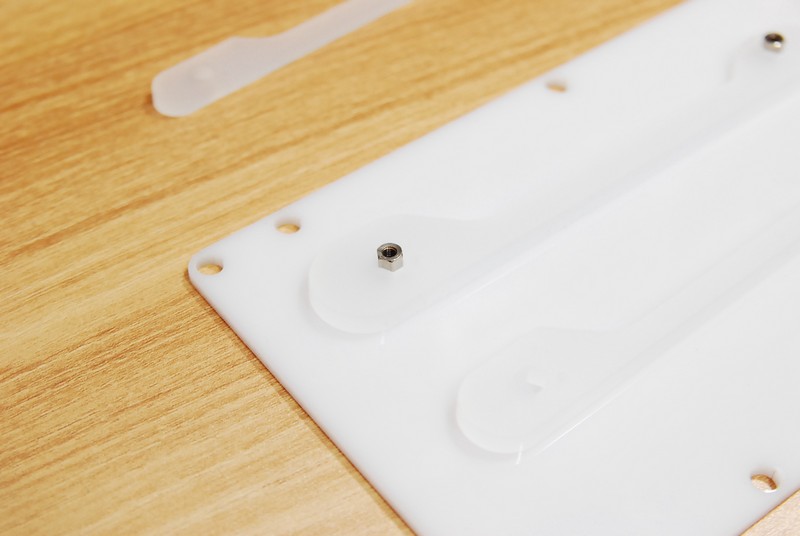

7. 위치를 잡고 롱너트를 삽입합니다.




8. 두 번째 뒷굽을 올립니다.

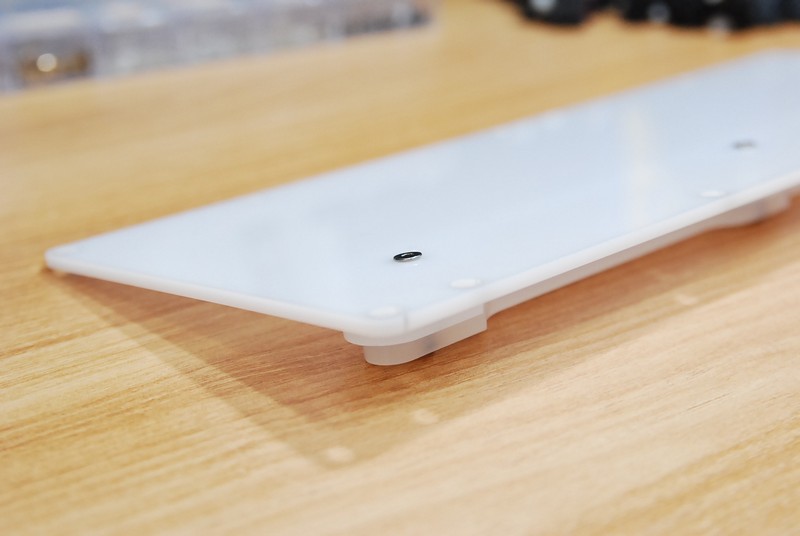

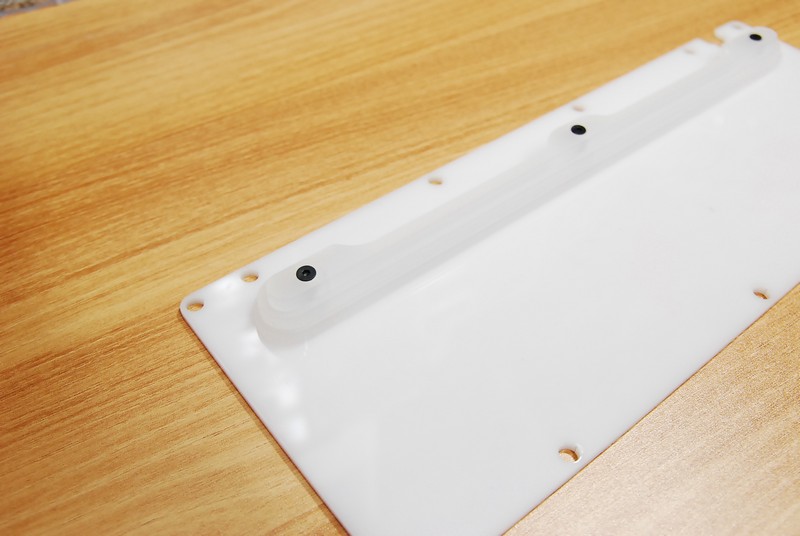

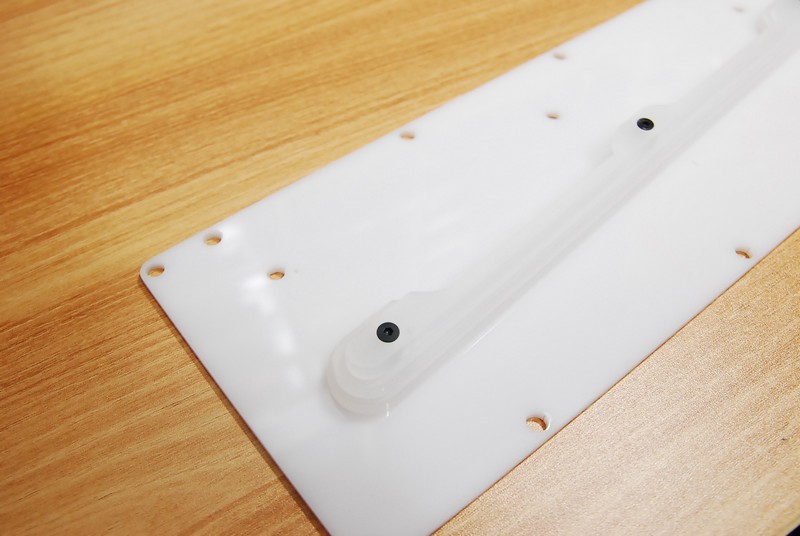

9. 마찬가지로 세 번째 조각을 올린 후 10mm(또는 두께에 따라 12mm) 볼트로 체결 합니다.



10. 아직은 하판에 고정이 돼있지 않으므로,

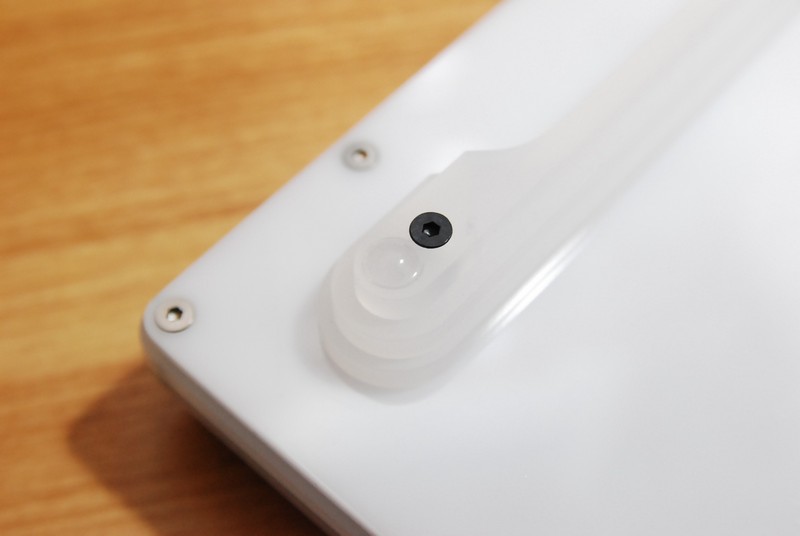

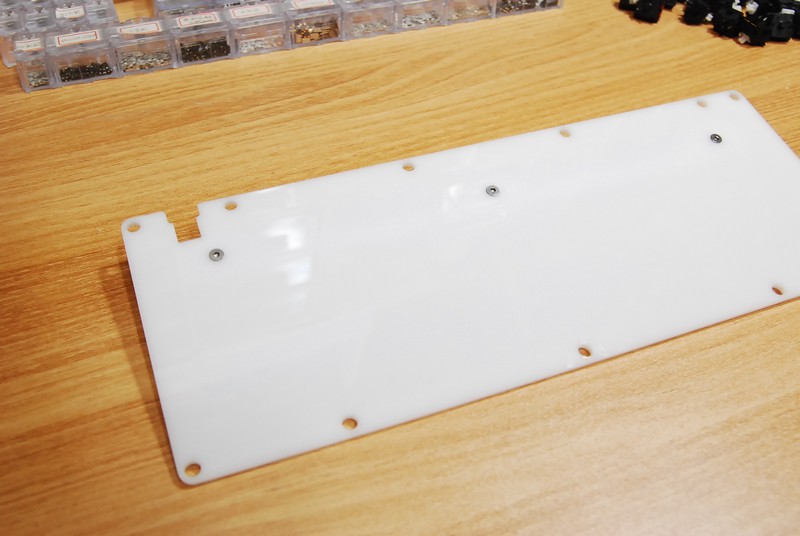

11. 뒤집어서 6mm 볼트로 체결해줍니다.

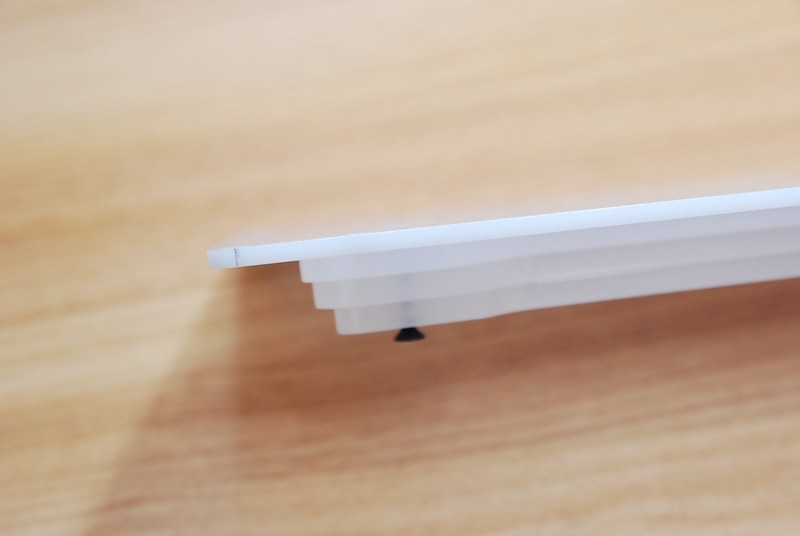

12. 방향을 바로 잡고

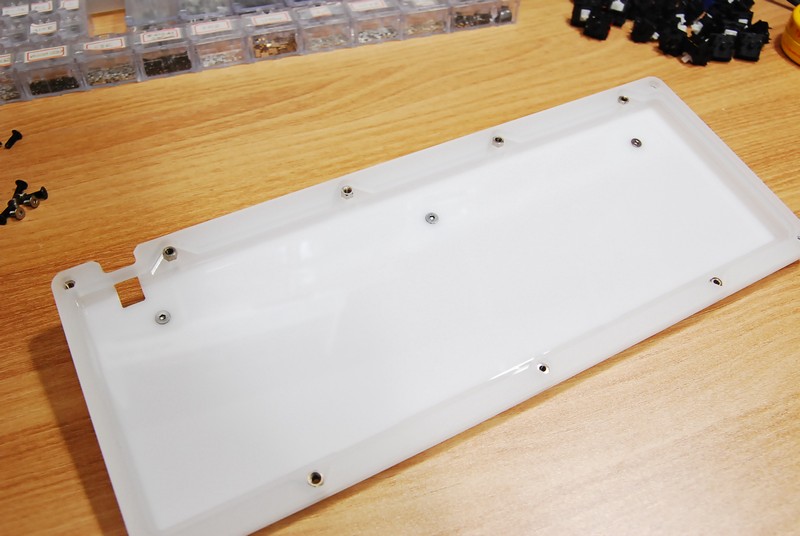

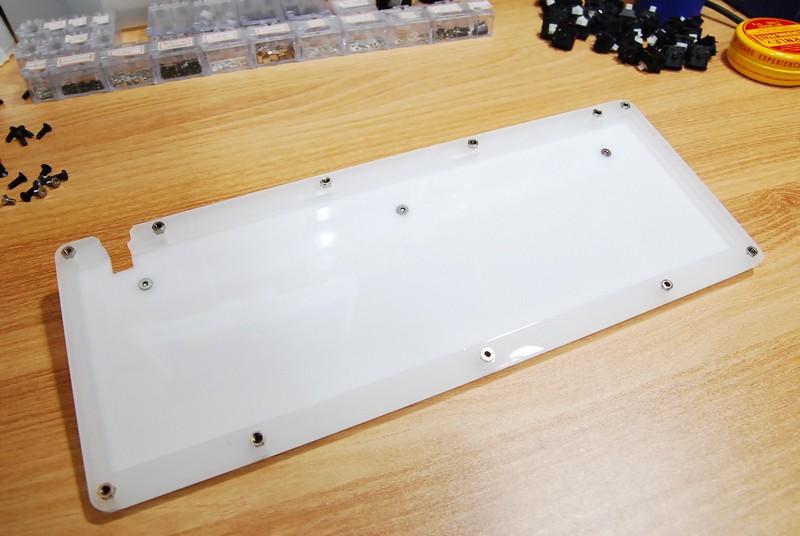

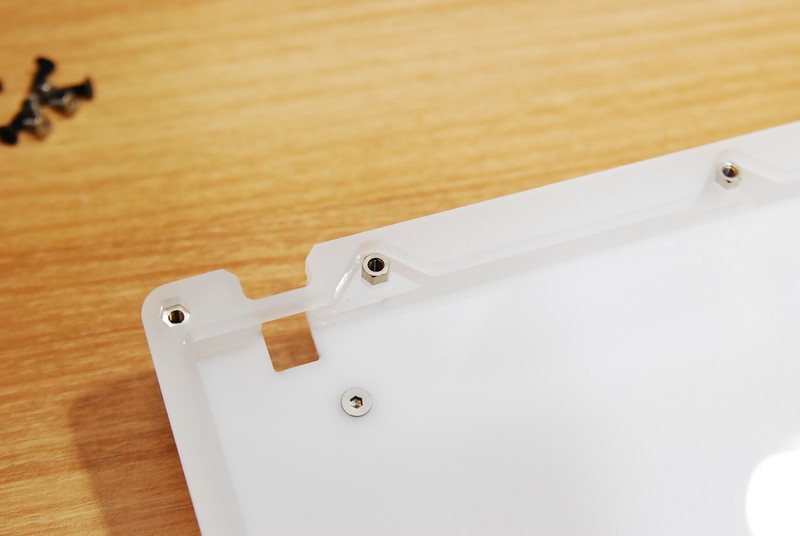

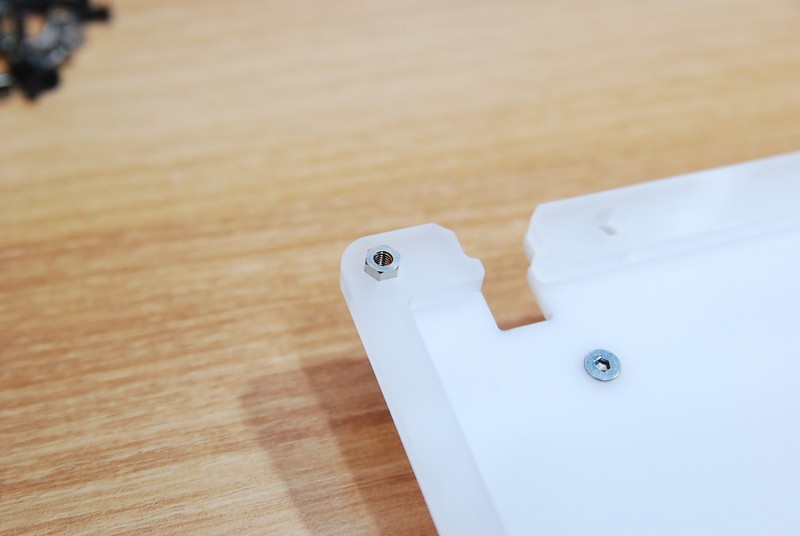

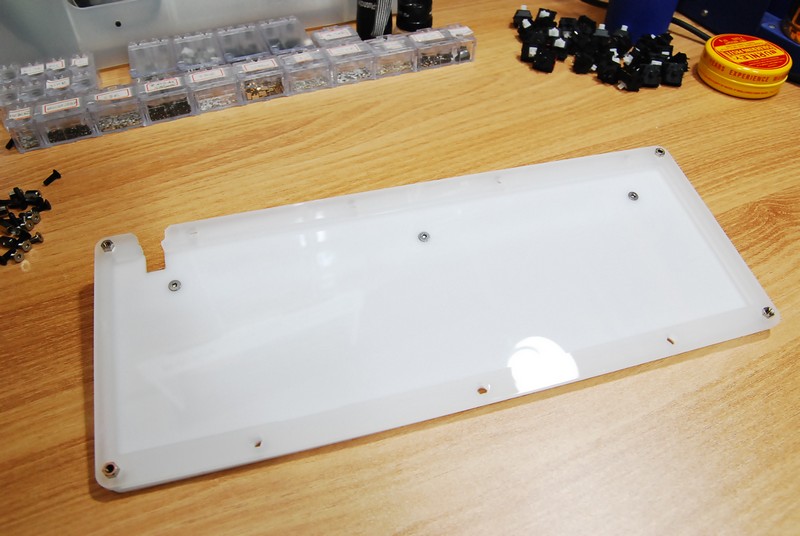

13. 5T 중판(하)를 올리고 각 모서리에 롱 너트를 삽입하여 하판쪽에서 6mm 볼트로 체결/고정 해 줍니다.

** 이 단계에서는 롱 너트를 반드시 각 모서리 부분만 체결해야 합니다.

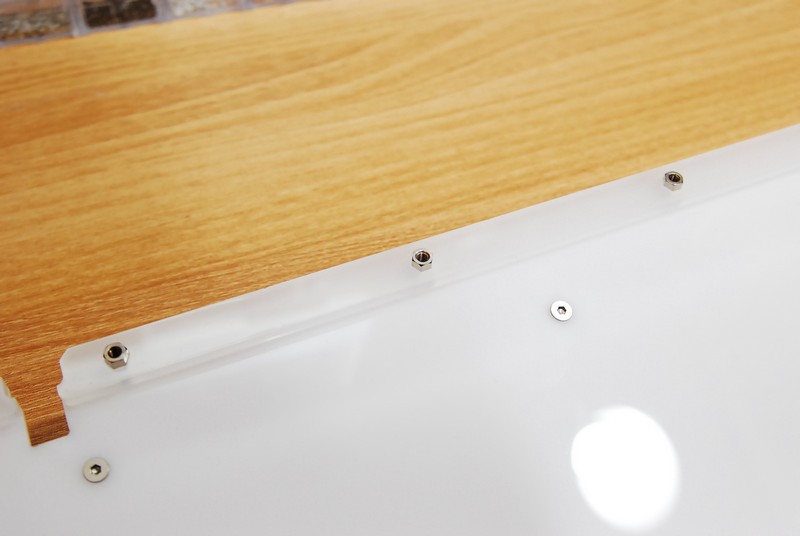

14. 나머지 롱 너트들도 제 자리에 삽입해 줍니다. 아직은 볼트로 체결하지 말고 넣어두기만 합니다.

** 이 단계에서 나머지 롱 너트들은 아직 볼트 체결이 되지 않아야 합니다.






15. 조립된 기판+보강판 뭉치(이하 기보강판)를 올려줍니다. 커넥터 부분이 걸릴 수 있으니 유의하세요.

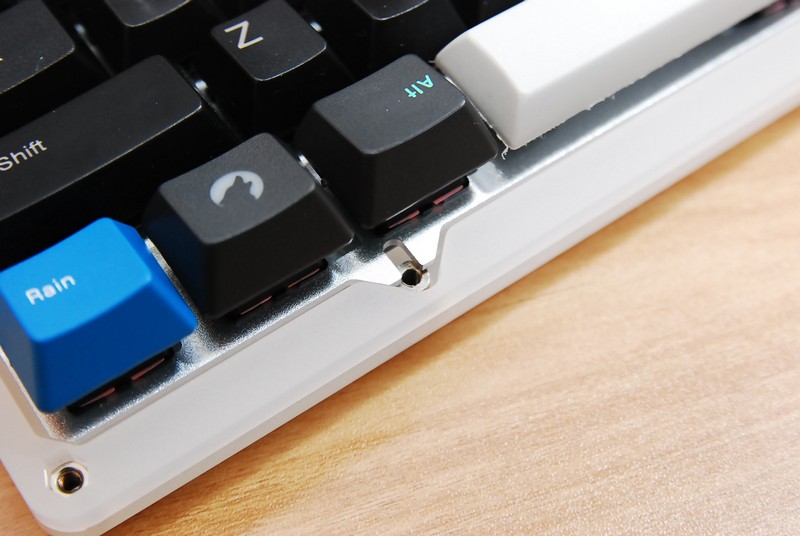

16. 보강판의 각 돌기가 롱 너트 위에 잘 올려져 있습니다.

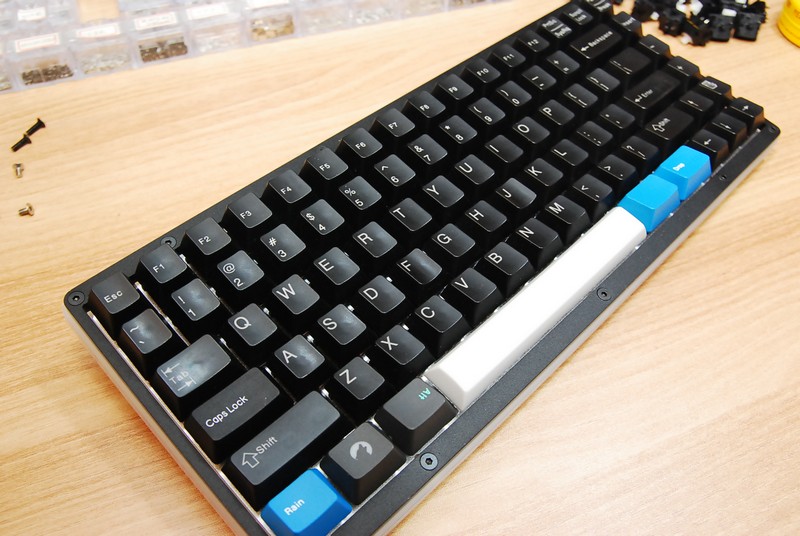

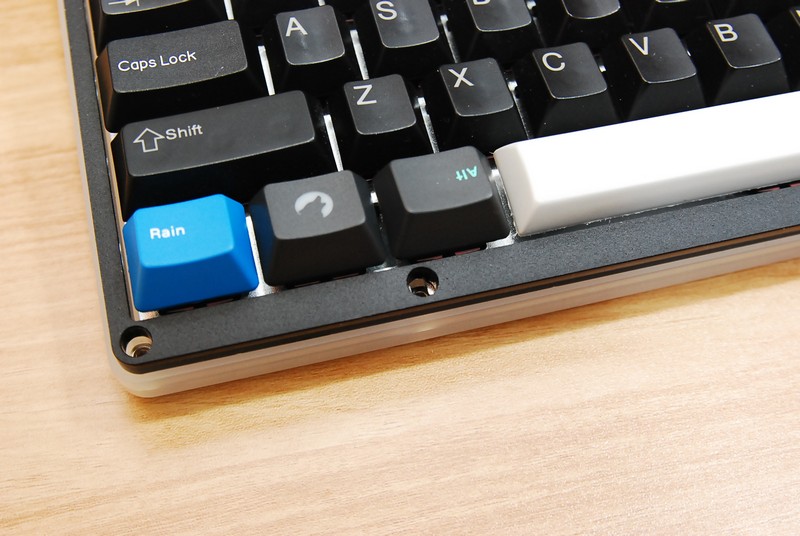

17. 이제 상판을 올리고 10mm 볼트로 체결합니다.


- 보강판이 걸쳐진 롱너트의 경우 볼트를 체결하면 보강판이 들리면서 상판에 밀착되게 됩니다.

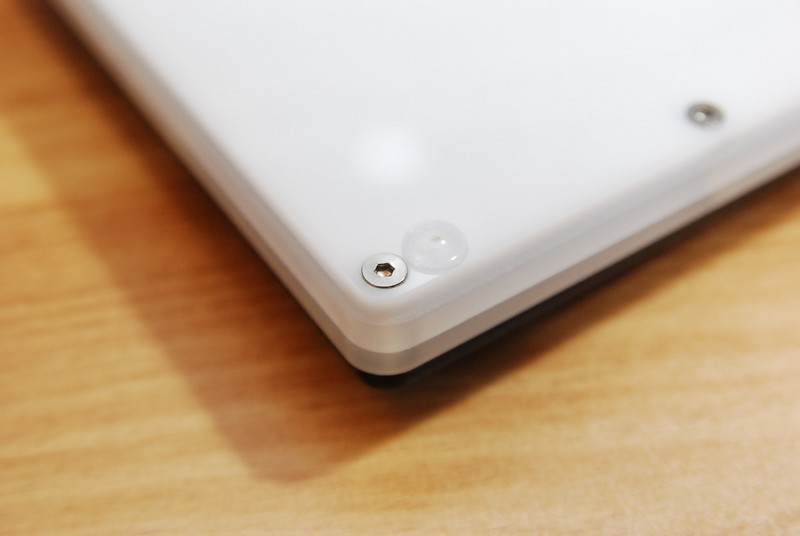

18. 뒤집어서 나머지 6mm 볼트를 체결하고, 범폰을 붙여 줍니다.






19. 감사합니다.

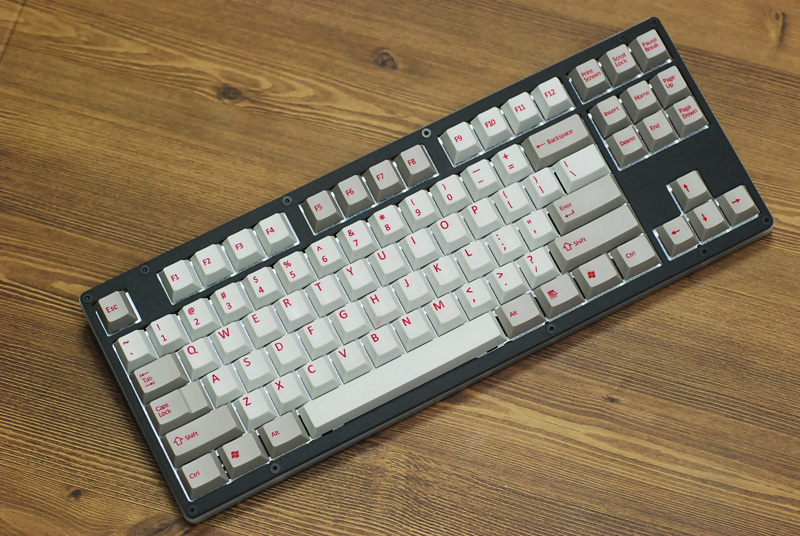

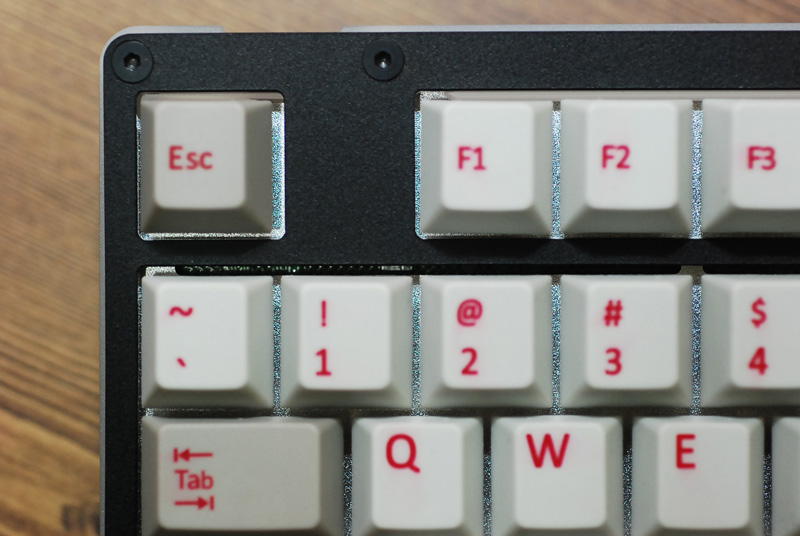

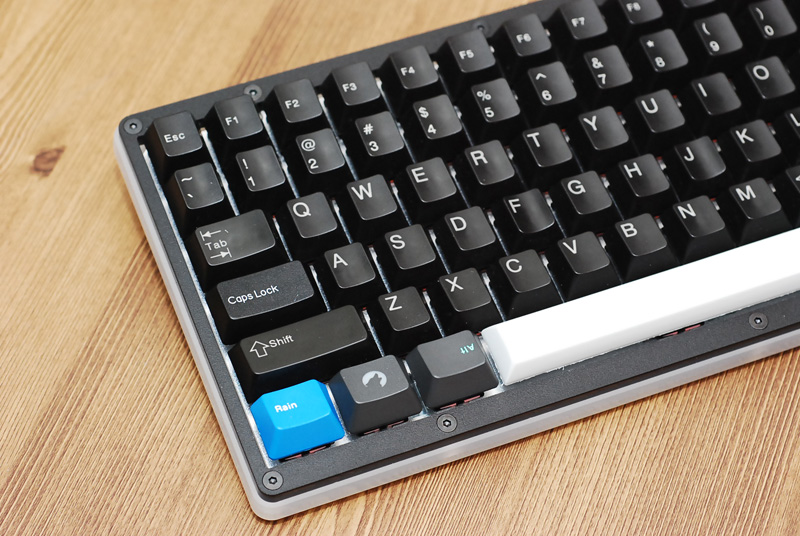

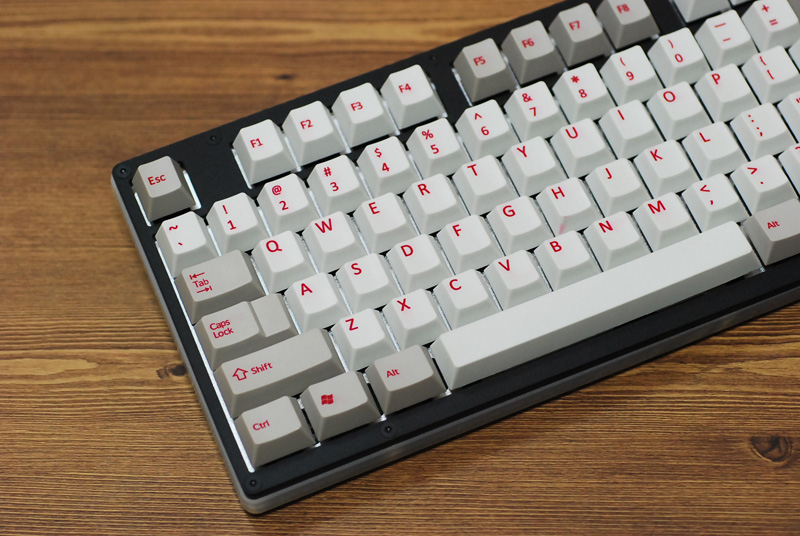

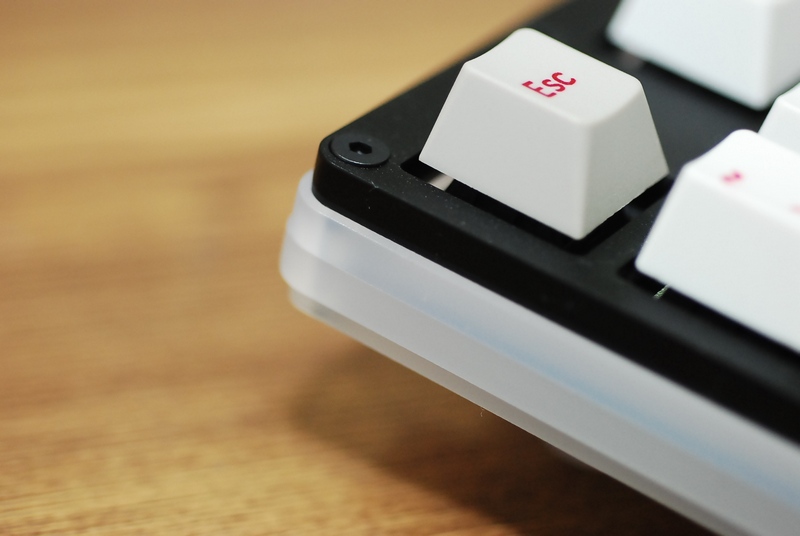

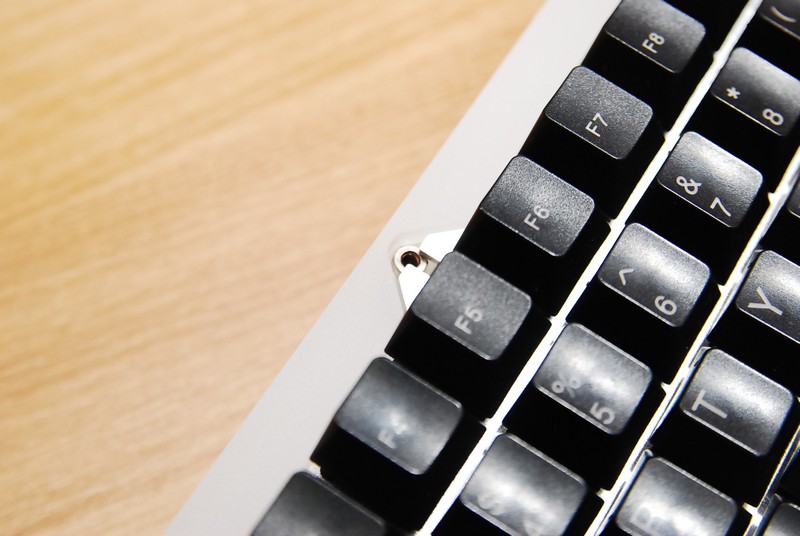

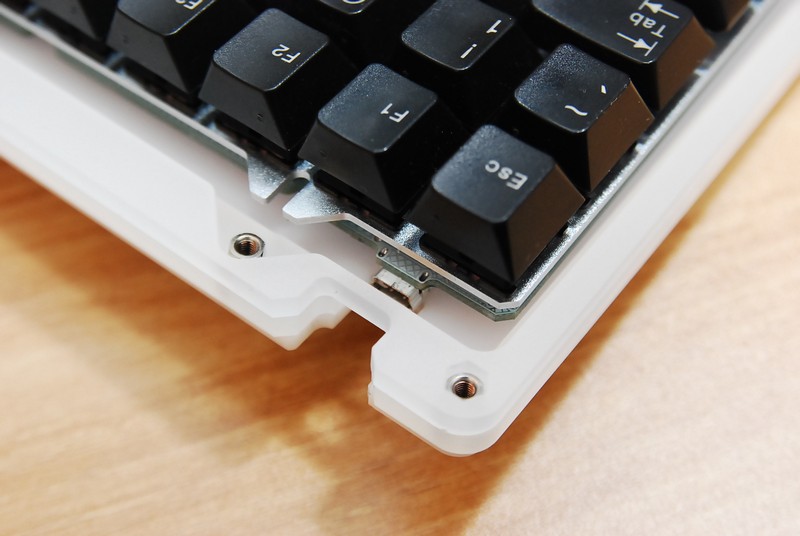

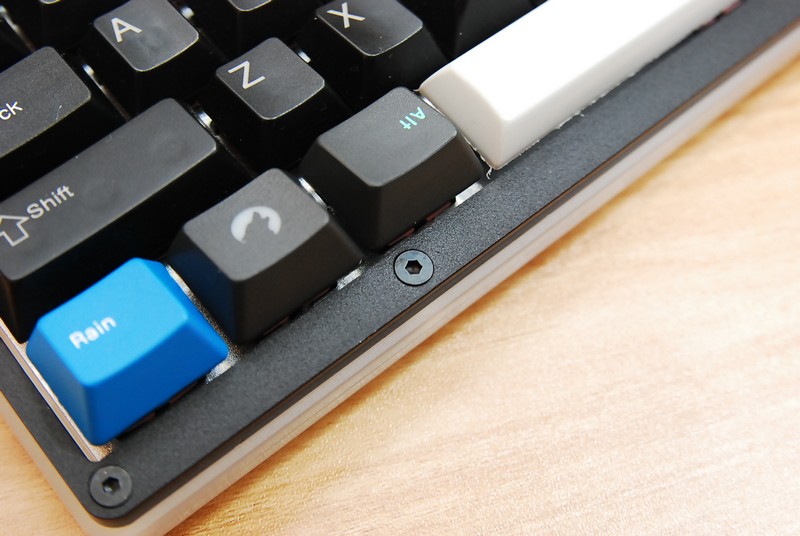

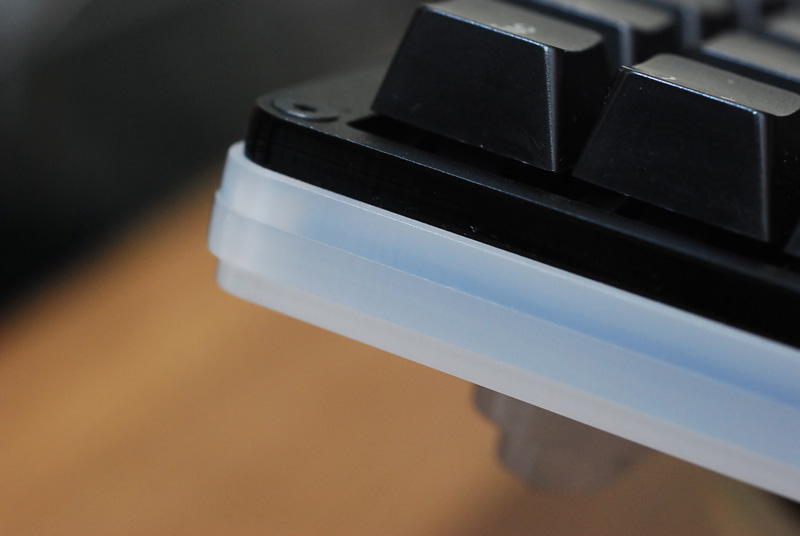

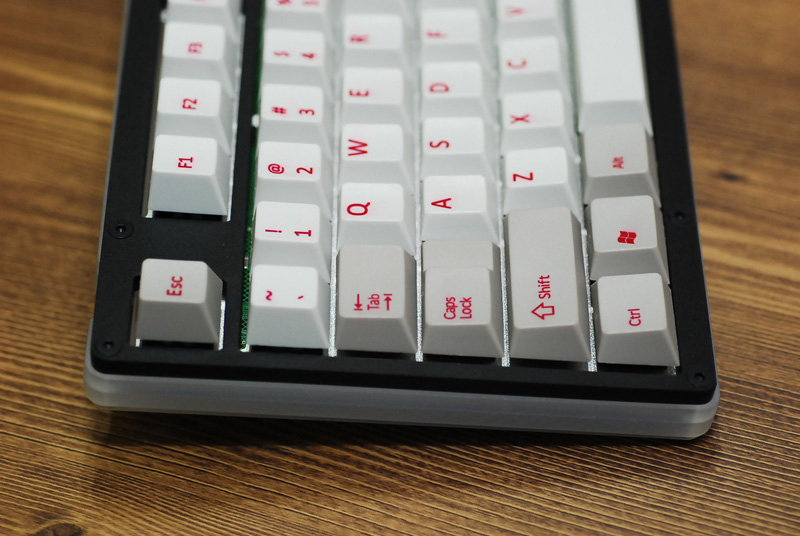

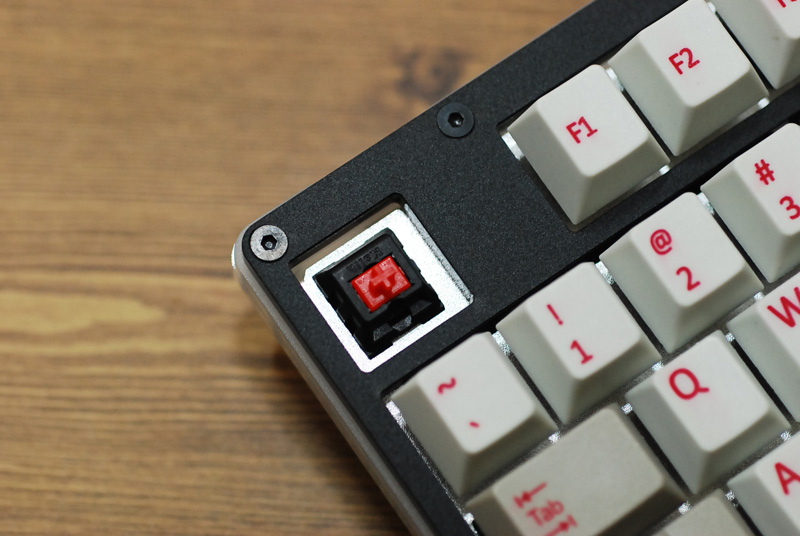

20. 참고 사진
