B시리즈 기판 아크릴 하우징 BBB2입니다.


이전 BBB 하우징과 외관은 유사하며 세세한 부분을 보완하였습니다.

이전 하우징과는 호환되지 않는 부분이 있으니,


- 볼트/너트/범폰 세트

- 디퓨저


등은 BBB2 용 부품을 이용하시길 바랍니다.

관련 부품은 윈키리스 스토어에서 구입 가능합니다.


윈키리스 스토어 : http://winkeyless.com/

조립 가이드 : http://blog.winkeyless.kr/207



 - 2010버전으로 저장되었습니다.

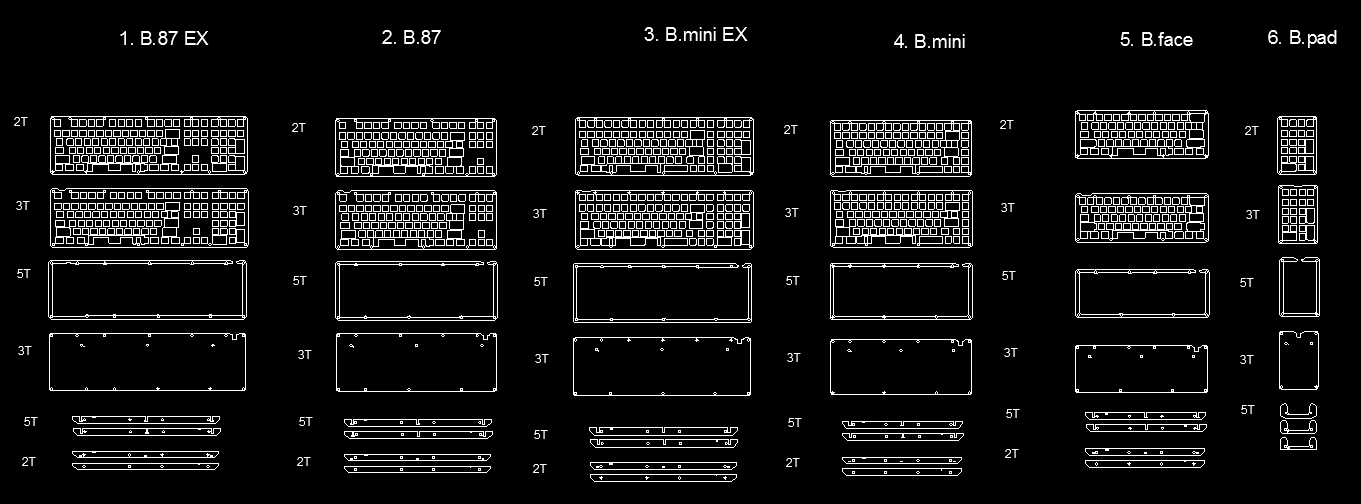

BBB2_all_171009.dwg

- B.87 EX, B.87, B.mini EX, B.mini, B.face, B.pad, 22mini-B, B.face(HHKB Style)







BBB2_all_Holtite_171009.dwg

- 홀타이트 용 하우징: B.87 EX, B.87, B.mini EX, B.mini, B.face, B.pad, 22mini-B, B.face(HHKB Style)


- 스위치용 홀타이트 이용시 문제가 야기될 수 있는 스테빌 부분을 보완한 도면입니다.

- 스테빌이 보강판에 덮히기 때문에 스위치 체결 전에 스테빌을 먼저 체결해야합니다.






B.8000.BBB2_171009.dwg

B.8000, B.8000 TKL






BBB2_87ex_104_171009.dwg


- B.87 EX 104배열 입니다.
