A.87 ps2avr 관련 자료


* 파일 설명


A_87_frame_2000.dwg - 윈키 보강판


A_87_frame_wl_2000.dwg - 윈키리스 보강판


A_87_frame_wNwl_2000.dwg - 윈키/윈키리스 콤보 보강판

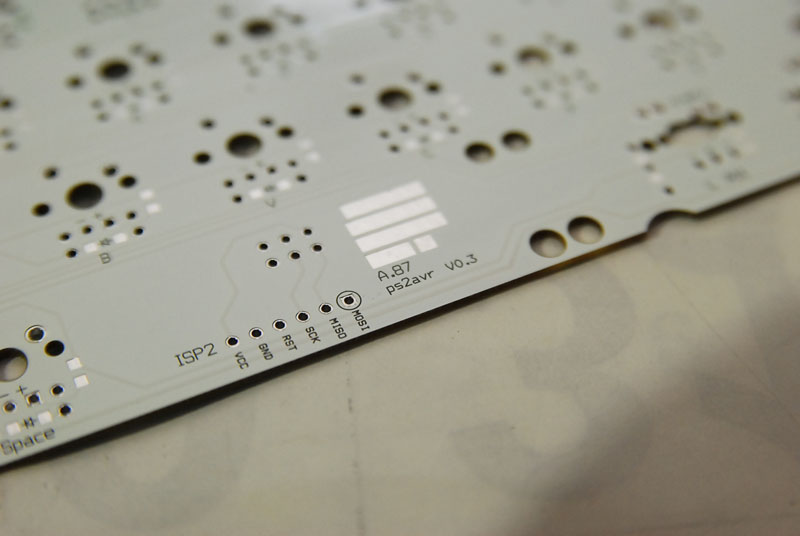

A_87_PS2AVR_layout_2000.dwg - 기판 앞면의 소자 위치가 표시되어있는 파일


A_87_wNwl_outline_2000.dwg - 기판의 외곽선과 스위치/스테빌 홀 표시


firmware_A_87_LED_V03.zip - 펌웨어


ps2avr_A_87_LED_V03.zip - 펌웨어 소스 ps2avr을 A.87 버젼에 맞게 수정한 소스(원소스 : http://ps2avr.sourceforge.net/ )




* 소자 목록

9종 11개

ATMEGA32A-AU

USB-120

Chip Tantal A size 10uF 16V

MMBT2222A (SOT-23)

CRYSTAL ATS-49/U타입 12MHz(또는 SMD 3X5 size)

2012 Chip Resistor, 330Ω(331) * 2

2012 Chip Resistor, 10kΩ(103)

2012 size Chip Monolithic Ceramic Capacitor 18pF * 2

2012 size Chip Monolithic Ceramic Capacitor 0.1uF



* LED 컬러별 저항 값 - PS/2 200mA 기준 (출처 : 코렐라스님 자료)

하얀색/보라색(최소전압 약 3V) : 820

빨간색/노란색(최소전압 약 1.8V) : 1.3K

파란색/초록색(최소전압 약 2.8V) : 900


- 저항 사이즈 : 2012


- 위 값은 보통의 사용하는 LED를 기준으로 작성되었습니다.

LED의 정확한 저항 값은 해당 데이터시트를 참고하여 계산해야 합니다.



* 스위치 입력에 필요한 다이오드는 1N4148(DIP or SMD) 입니다.



* 펌웨어를 새로운 MCU에 업로드 할 경우 퓨즈비트 설정 값

avrdude -c stk500v2 -P com3 -p atmega32 -U hfuse:w:0xDF:m -U lfuse:w:0x0E:m

avrdude -c stk500v2 -P com3 -p atmega32 -U flash:w:ps2avr_A_87_LED_V03.hex:i

pause;


- 빨간색의 글자는 자신의 환경에 맞게 수정하여 실행합니다.

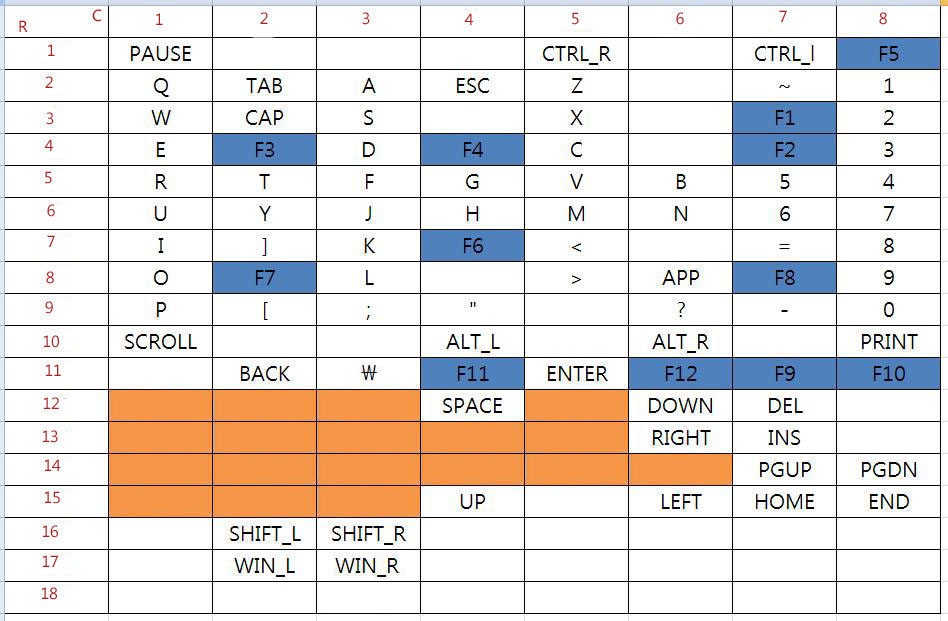

* 기본 Key matrix

- APP키는 FN키로 대체되었습니다.






* 기본사양

- ps2avr 컨트롤러 사용(ps2 인터페이스, 무한동시 입력 등) - 공개된 소스이므로 키매트릭스를 수정하여 컴파일하면 키배열 변경가능

- 윈키/윈키리스 콤보

- FN 키를 통한 2Layer의 키배열

- Full LED 지원(off+3가지 발광모드)

- 1.0T 화이트 컬러
