- A.87U 기판은 미조립 상태로 배송됩니다. 본 포스트의 사진은 참고를 위해 조립(납땜) 후 촬영한 것입니다.

- MCU에는 부트로더만 설치되어 있으므로 납땜을 완료 한 후 반드시 펌웨어를 업로드 해줘야 합니다.

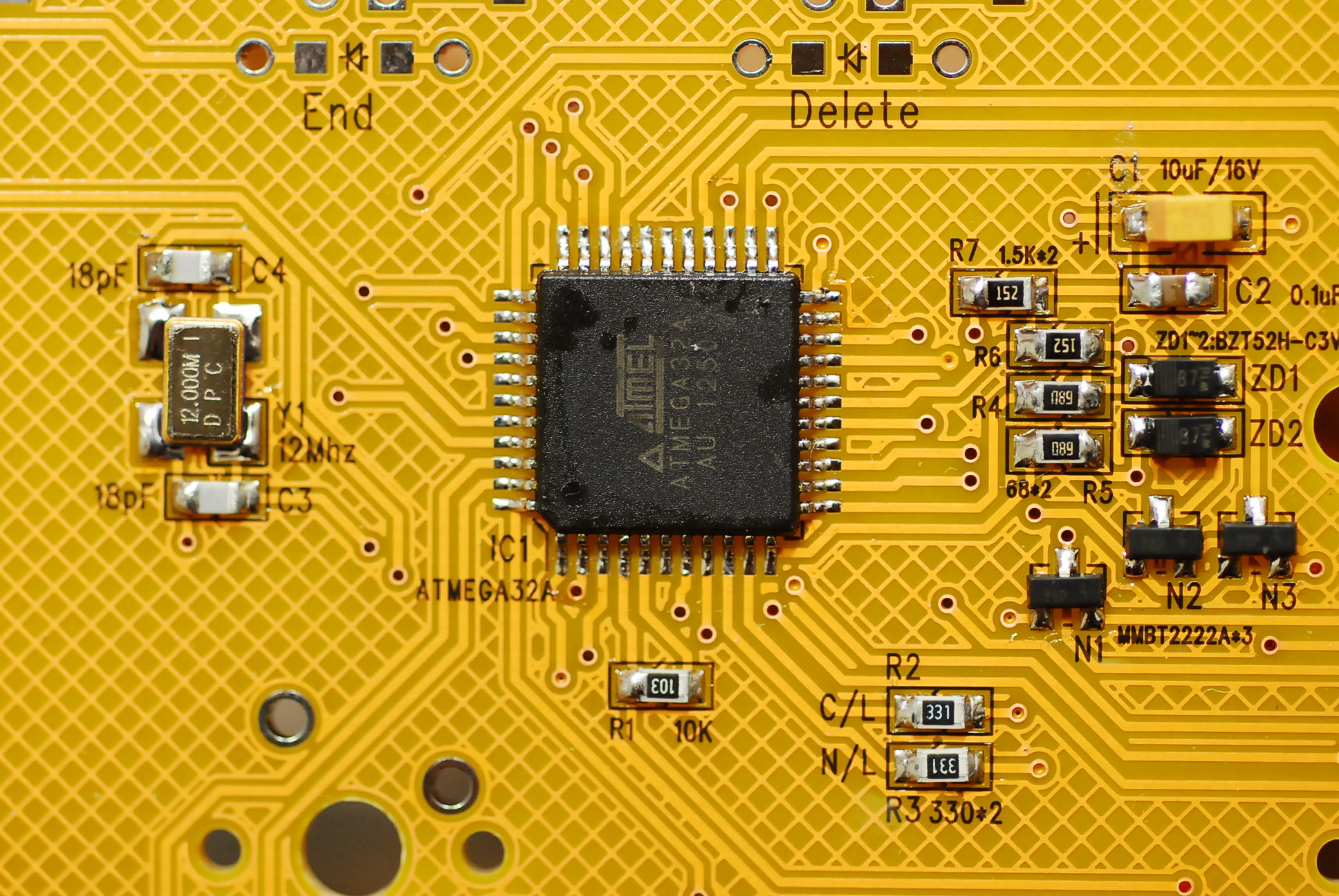

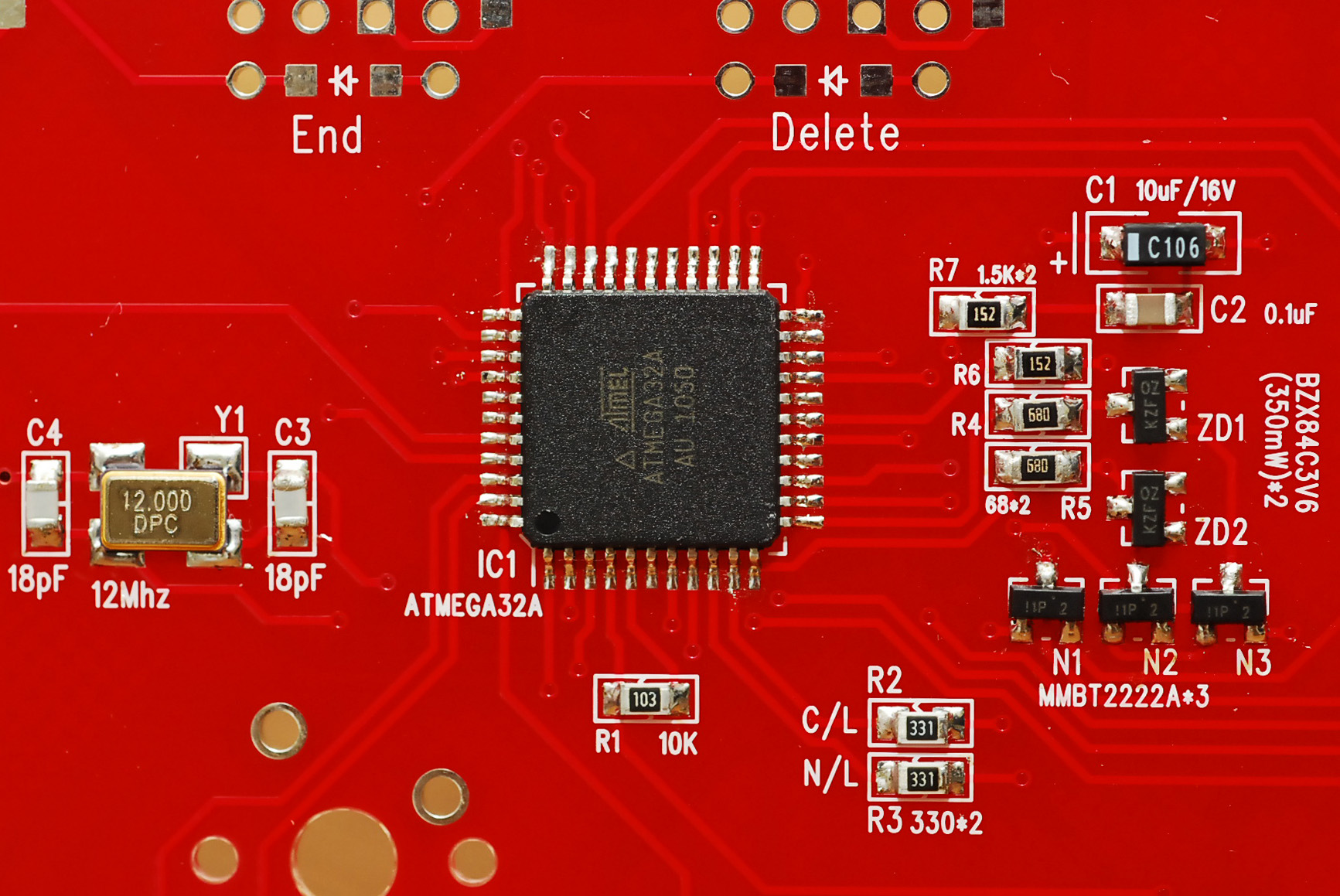

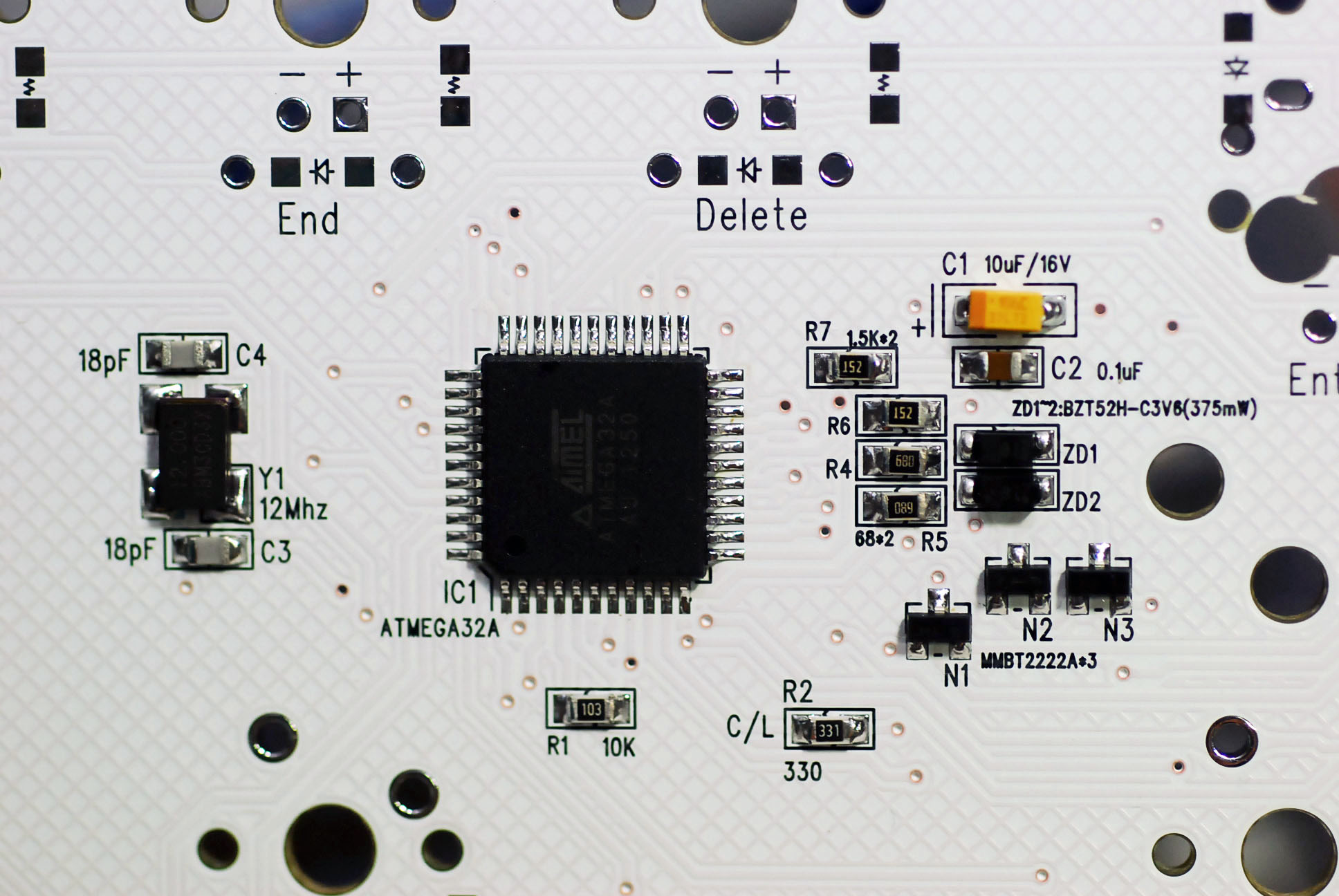

이 큰 사진으로 설명하고 나머지 사진들은 참고용으로 남기겠습니다.

(사진을 클릭하면 커집니다.)

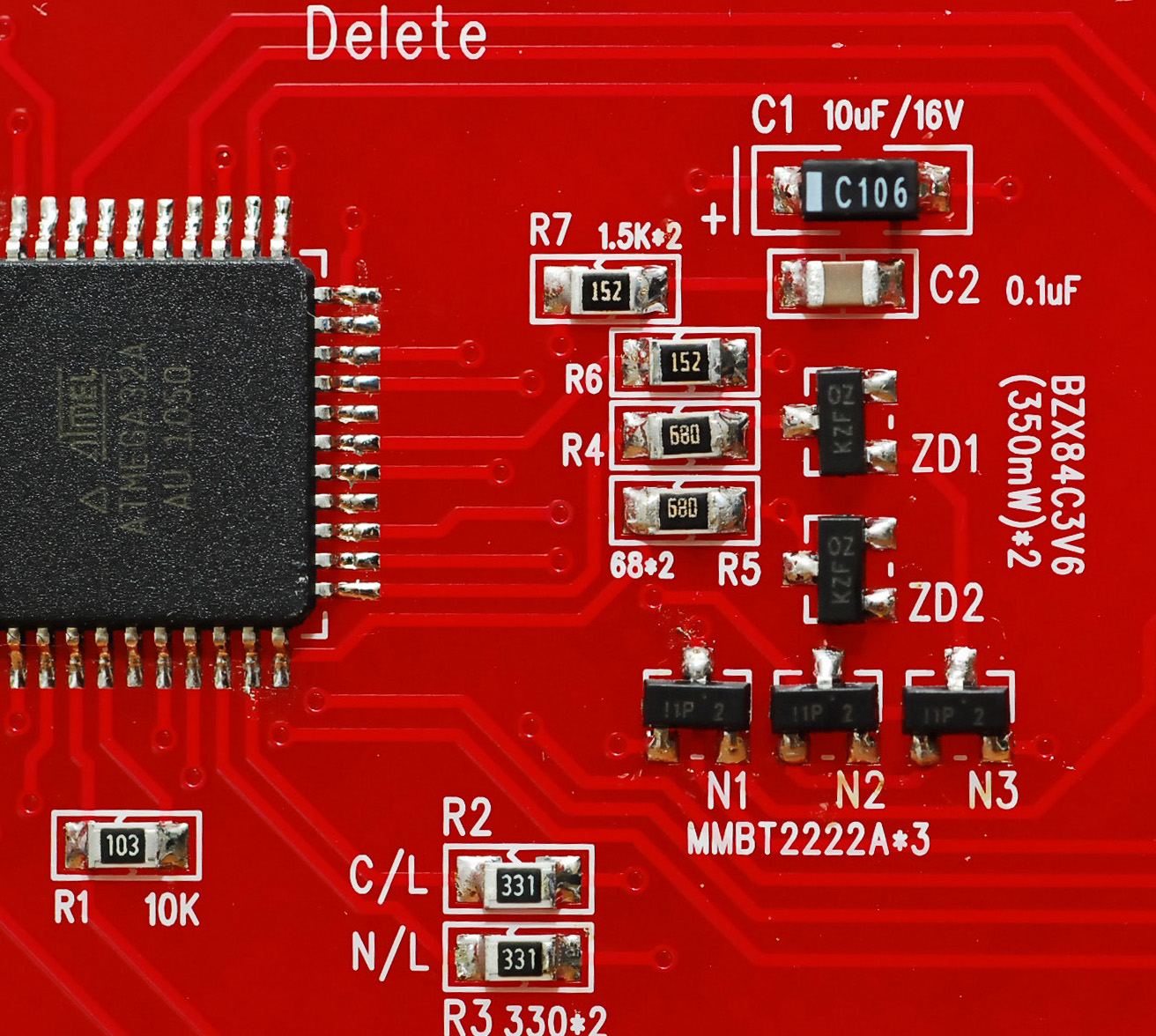

- 저항(R)들은 사진과 같은 위치에 납땜 해주면 됩니다. 방향성은 없습니다.

- 캐패시터(C)중 탄탈 캐패시터(C1)은 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. 나머지들(C2~4)은 색을 구분(C2가 더 진한 컬러)하여 사진과 같은 위치에 납땜 해줍니다. (C1은 소자 컬러가 검정색인 것도 있습니다. 아래 V0.2 사진 참조)

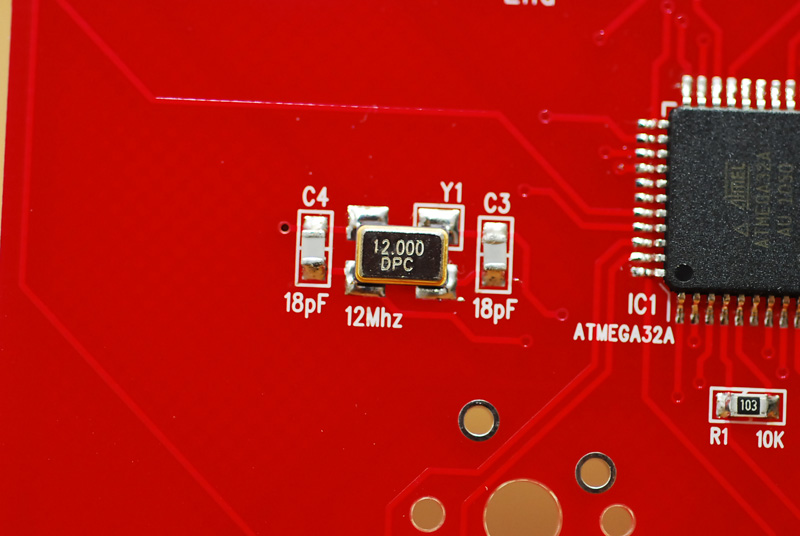

- 크리스탈(Y1)은 사진과 같이 숫자(12.000)가 보이도록 납땜 해주면됩니다. 접점 4곳 중 1곳에 표시가 되어 있지만, 사실 돌아가도 문제는 없습니다.

(사진과는 다른 은색 컬러의 크리스탈이 포함되어 있을 수 있습니다.)

- 제너다이오드(ZD1~2)는 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. (위 사진으로 확인이 어렵다면 아래의 사진을 참조하세요.)

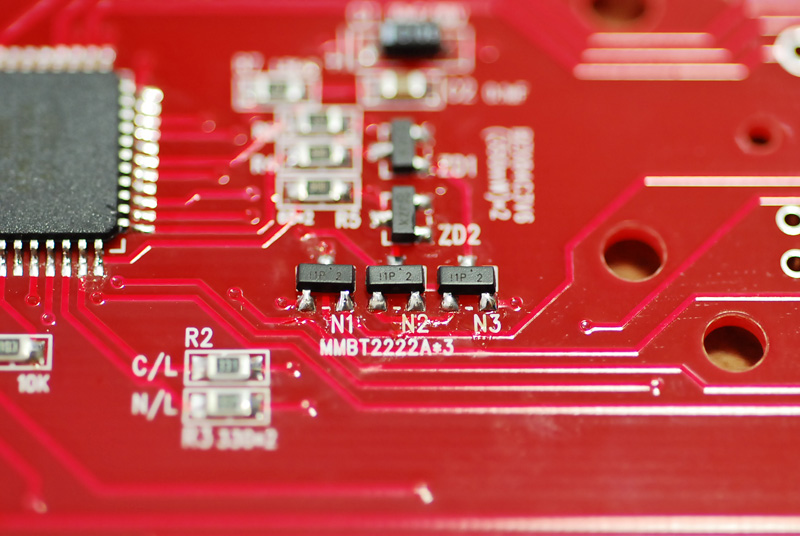

- 트랜지스터 (N1~3)는 사진과 같은 방향으로 납땜 해줍니다.

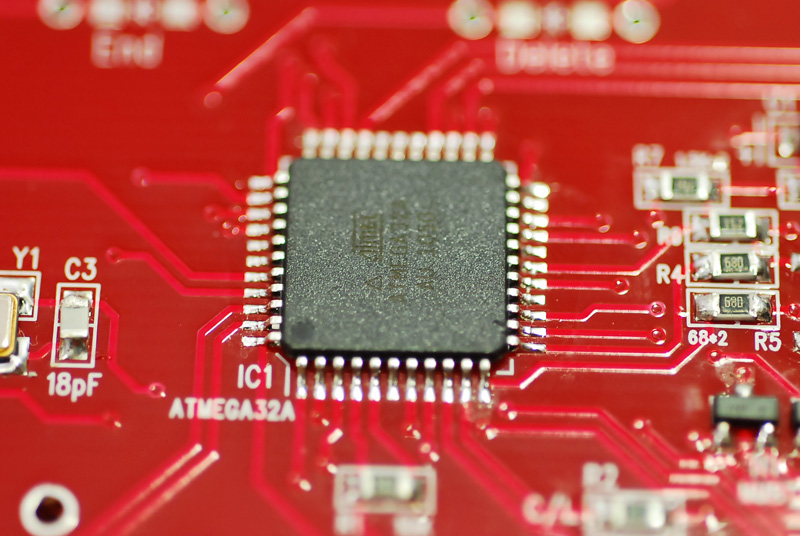

- MCU(IC1)도 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜을 해야합니다.





- 제너다이오드(ZD1~2)의 소자 방향을 참고하세요.





- Num lock LED과 Scroll lock LED는 선택에 따라 full LED로 사용할 수 있습니다.

- 위 사진과 같이 저항을 가로로 납땜 해주면 각 상태에 따른 인디케이터로 사용되며, 세로로 납땜 해주면 full LED와 연동되어 표시됩니다.

- 단, Scroll lock LED를 별도(사진과 같이) 표시하려면 펌웨어 중 "keymain_NKRO_SL_apart.hex" 파일을 이용해야 합니다.

- 펌웨어의 각 파일에 대한 설명 참조 : http://blog.winkeyless.kr/17







------------------------------------------------------------------ 이하 V0.92 ---------------------------------------------------------------

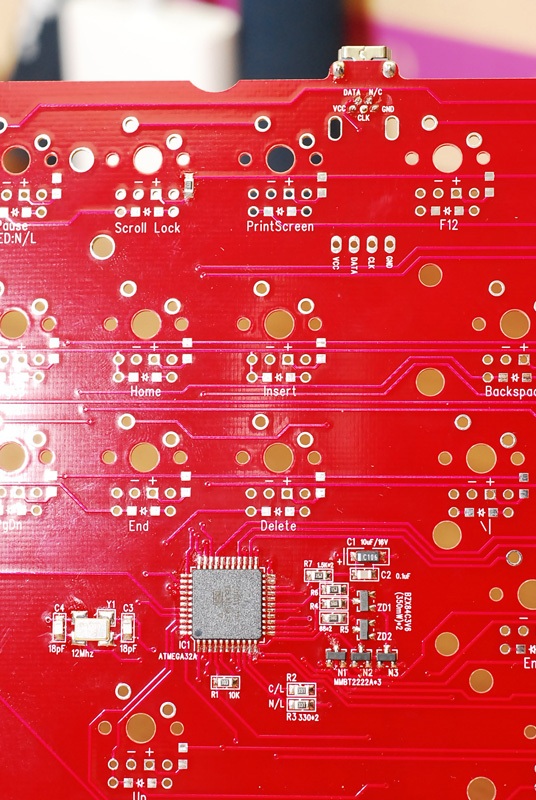

이 큰 사진으로 설명하고 나머지 사진들은 참고용으로 남기겠습니다.

(사진을 클릭하면 커집니다.)

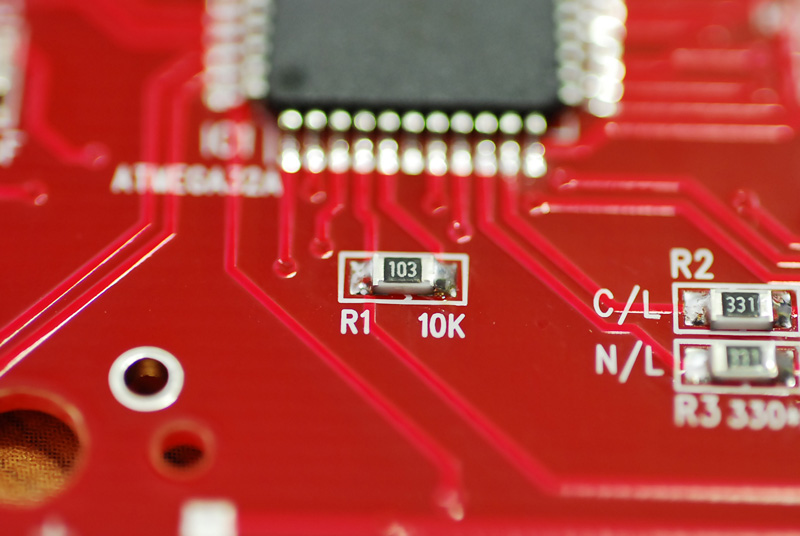

- 저항(R)들은 사진과 같은 위치에 납땜 해주면 됩니다. 방향성은 없습니다.

- 캐패시터(C)중 탄탈 캐패시터(C1)은 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. 나머지들(C2~4)은 색을 구분(C2가 더 진한 컬러)하여 사진과 같은 위치에 납땜 해줍니다. (C1은 소자 컬러가 검정색인 것도 있습니다. 아래 V0.2 사진 참조)

- 크리스탈(Y)은 사진과 같이 숫자(12.000)가 보이도록 납땜 해주면됩니다. 접점 4곳 중 1곳에 표시가 되어 있지만, 사실 돌아가도 문제는 없습니다.

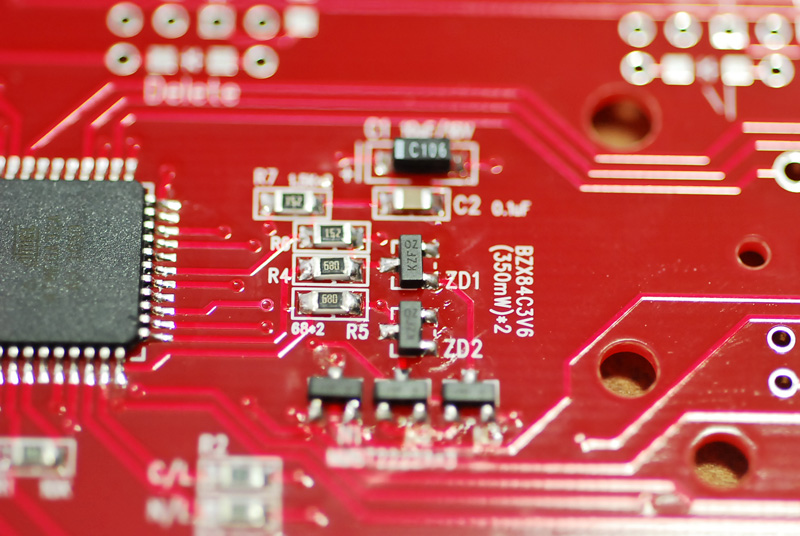

- 제너다이오드(ZD1~2)는 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다.

- 트랜지스터 (N1~3)는 사진과 같은 방향으로 납땜 해줍니다.

- MCU(IC1)도 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜을 해야합니다.

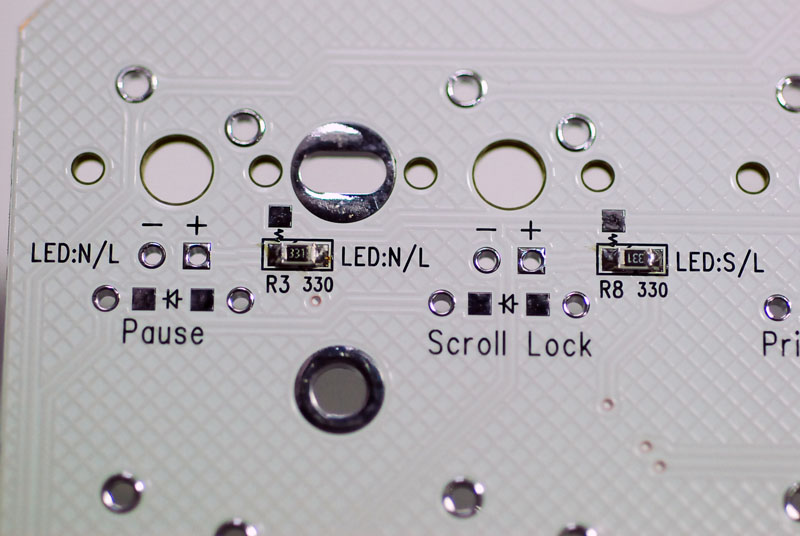

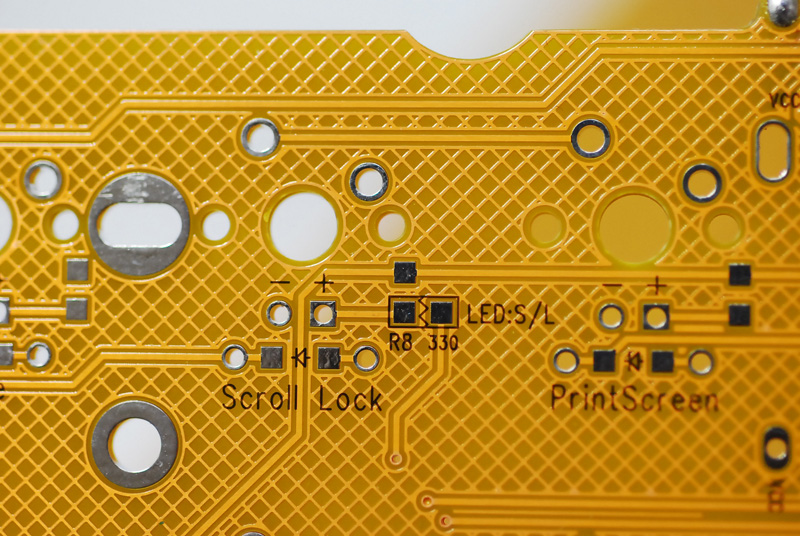

- V0.92는 Scroll Lock LED를 별도로 선택 표시할 수 있습니다.

: R8 부분에 가로로 저항을 납땜 해주면 Scroll Lock on/off에 따라서 LED가 점멸 됩니다.

(이 경우 펌웨어는 keymain_NKRO_SL_apart.hex를 이용해주세요. 펌웨어 링크 : http://blog.winkeyless.kr/17 )

: 다른 Full LED 저항 처럼 세로로 납땜 해주면 Full LED 중 하나로 작동하게 됩니다.

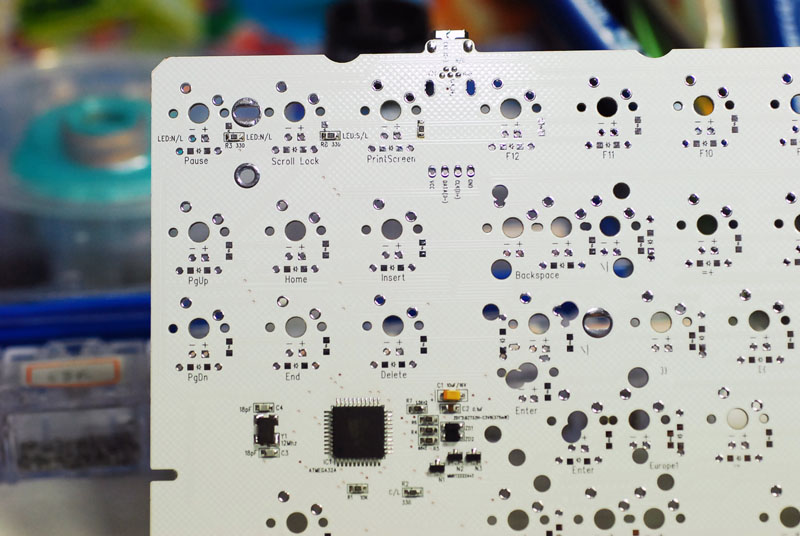

이외 다른 부분은 V0.2와 공통적으로 적용되므로 아래 내용을 참고하세요.





------------------------------------------------------------------ 이하 V0.2 ---------------------------------------------------------------

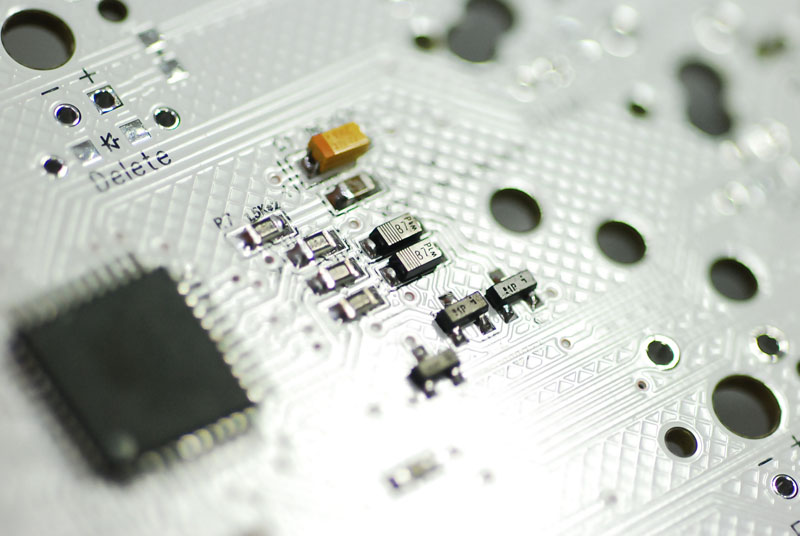

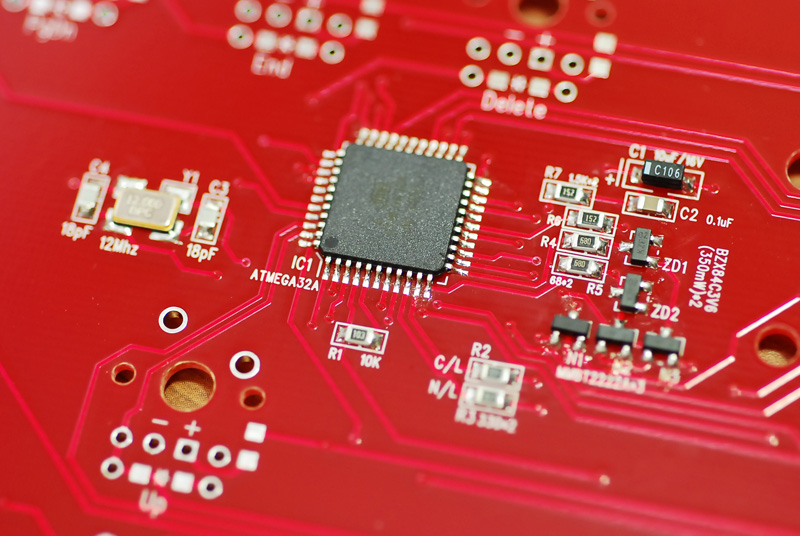

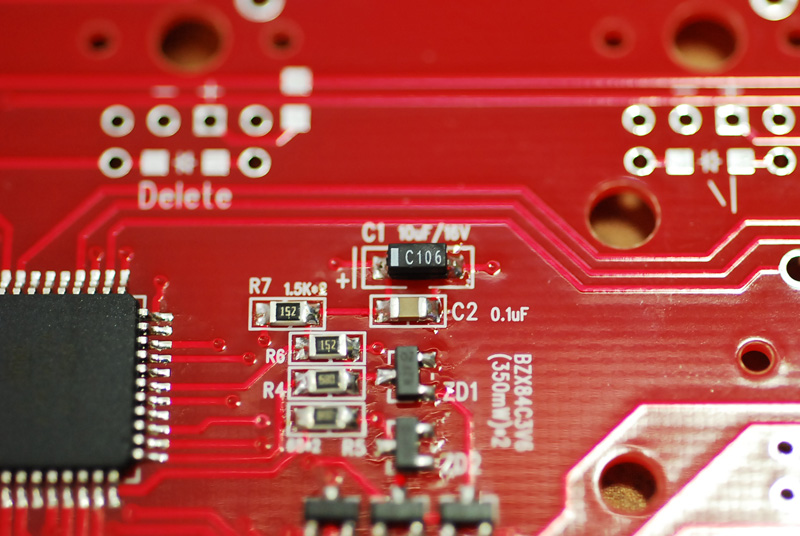

이 큰 사진으로 설명하고 나머지 사진들은 참고용으로 남기겠습니다.

(사진을 클릭하면 커집니다.)


- 저항(R)들은 사진과 같은 위치에 납땜 해주면 됩니다. 방향성은 없습니다.

- 캐패시터(C)중 탄탈 캐패시터(C1)은 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. 나머지들(C2~4)은  사진과 같은 위치에 납땜 해줍니다.

- 크리스탈(Y)은 사진과 같이 숫자(12.000)가 보이도록 납땜 해주면됩니다. 접점 4곳 중 1곳에 표시가 되어 있지만, 사실 돌아가도 문제는 없습니다.

- 제너다이오드(ZD1~2)와 트랜지스터 (N1~3)는 사진과 같은 방향으로 납땜 해줍니다. 모양이 똑같습니다만, 소자수가 각각 2개와 3개로 다르므로 섞이지 않도록 잘 구분해서 납땜 해줍니다. (사진을 확대해서 자세히 보시면 프린트된 글자가 다릅니다.)

- MCU(IC1)도 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜을 해야합니다.







- 뒷면의 다이오드나 Full LED를 위한 칩저항(2012size)는 아래 사진과 같이 땜을 합니다. 칩저항은 극성이 상관없지만, 다이오드는 극성에 주의해야합니다. 칩저항의 LED 컬러별 저항값은 자료실의 내용을 참고하세요.

- http://blog.winkeyless.kr/entry/A87U-%EA%B8%B0%ED%8C%90-%EA%B4%80%EB%A0%A8-%EC%9E%90%EB%A3%8C

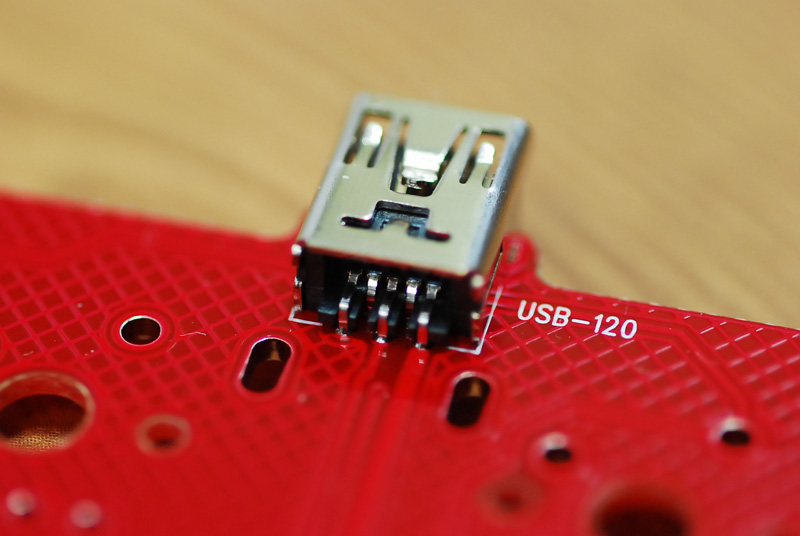

- USB 커넥터의 위치는 기판의 윗면입니다. (DIP 타입 소자이기 때문에 위치는 윗면 납땜은 아랫면에서 해줍니다.)

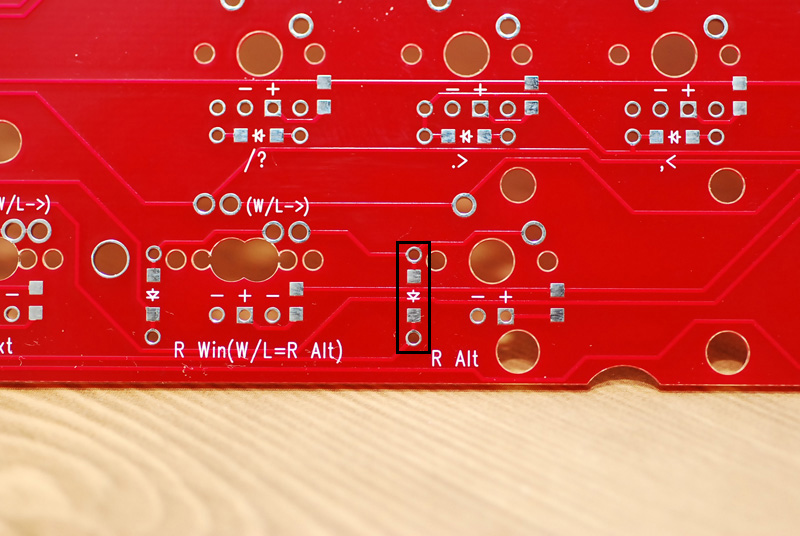

- 한 가지 주의해야할 부분으로 윈키리스로 사용할 경우 R Alt키의 다이오드는 스위치가 실장되는 곳이 아닌 윈키의 R Alt 부분에 납땜을 해야합니다.

















* 키보드 사용법 (ps2avrU) : http://blog.winkeyless.kr/entry/ps2avrU

* 기판 관련 자료실 : http://blog.winkeyless.kr/entry/A87U-%EA%B8%B0%ED%8C%90-%EA%B4%80%EB%A0%A8-%EC%9E%90%EB%A3%8C


* 납땜을 완료 했다면 부트로더를 이용해 펌웨어를 업로드해야 키보드로 작동합니다.

- http://blog.winkeyless.kr/18
