- 기판은 미조립 상태로 배송됩니다. 본 포스트의 사진은 참고를 위해 조립(납땜) 후 촬영한 것입니다.

- MCU에는 부트로더만 설치되어 있으므로 납땜을 완료 한 후 반드시 펌웨어를 업로드 해줘야 합니다.

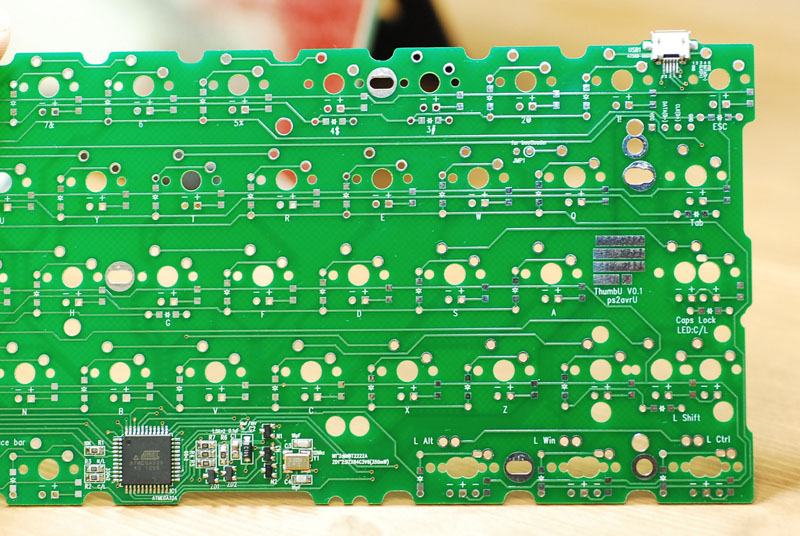

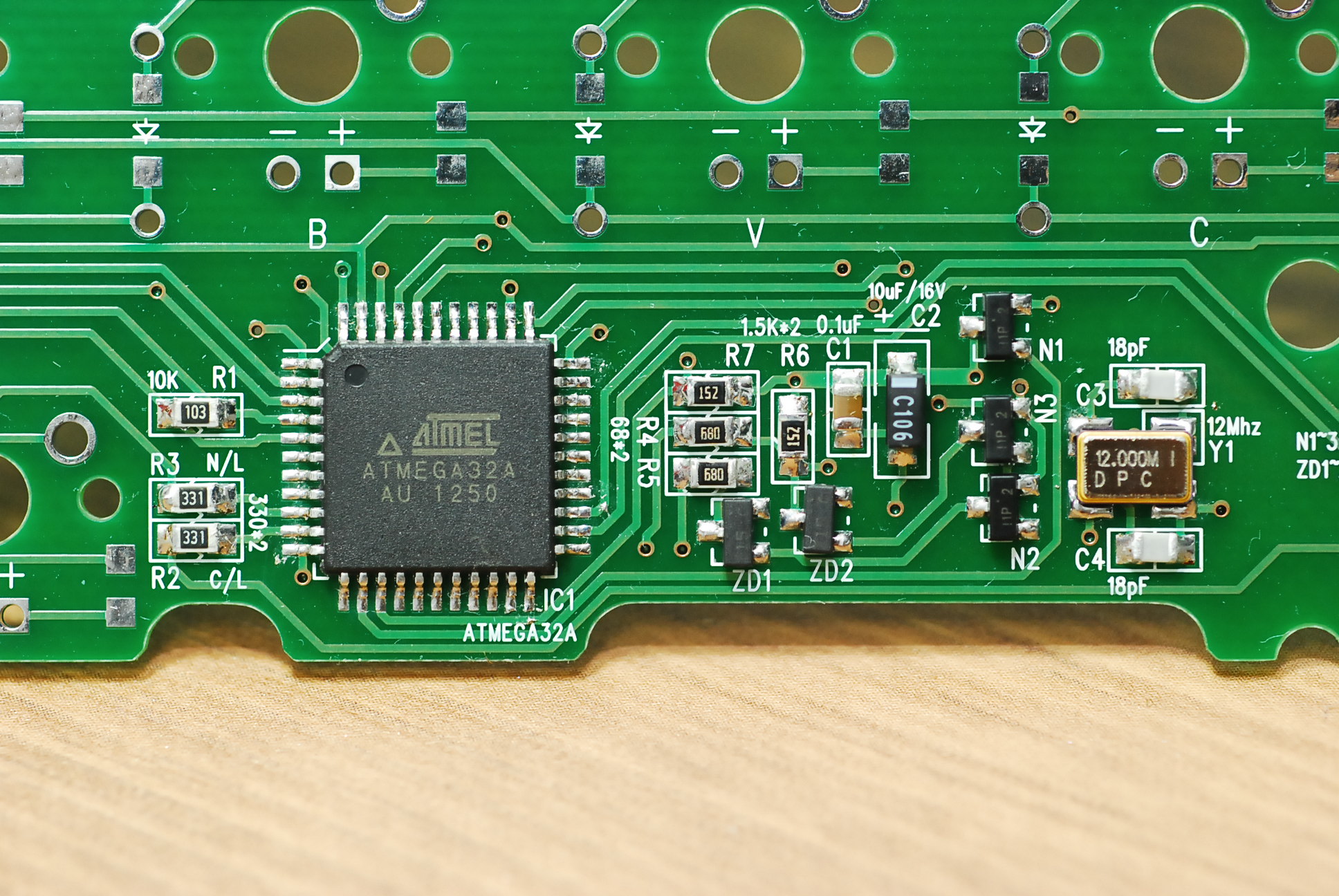

이 큰 사진으로 설명하고 나머지 사진들은 참고용으로 남기겠습니다.

(사진을 클릭하면 커집니다.)





- 저항(R)들은 사진과 같은 위치에 납땜 해주면 됩니다. 방향성은 없습니다.

- 캐패시터(C)중 탄탈 캐패시터(C2)는 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. 나머지들(C1, C3, C4)은  사진과 같은 위치에 납땜 해줍니다.(그림 상 C2는 검정색이지만 노란색일 수도 있습니다.)

- 크리스탈(Y1)은 사진과 같이 숫자(12.000)가 보이도록 납땜 해주면됩니다. 접점 4곳 중 1곳에 표시가 되어 있지만, 사실 돌아가도 문제는 없습니다.

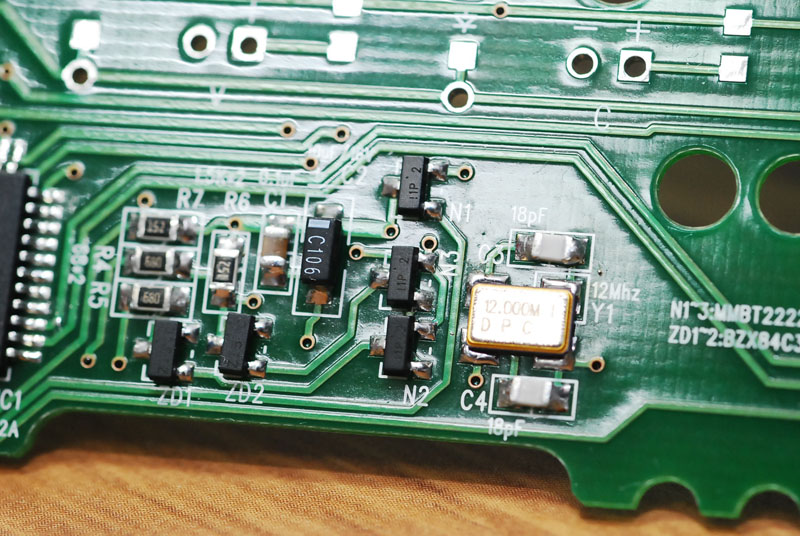

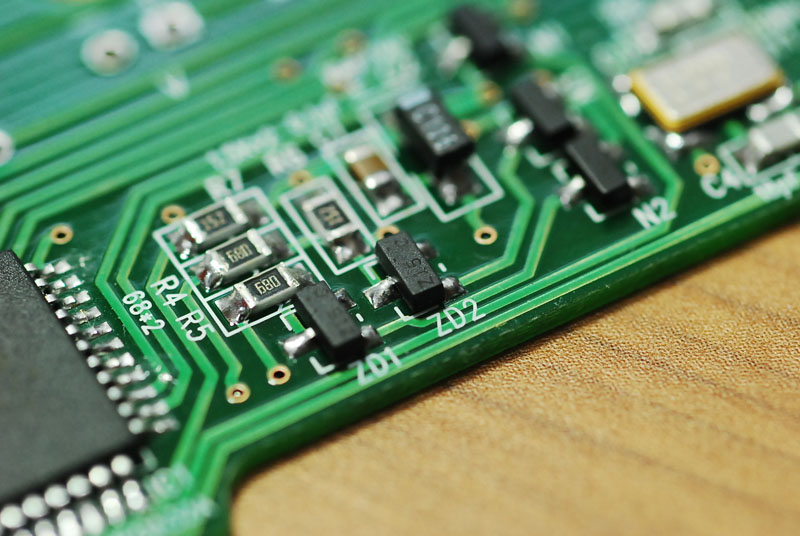

- 제너다이오드(ZD1~2)와 트랜지스터 (N1~3)는 사진과 같은 방향으로 납땜 해줍니다. 모양이 똑같습니다만, 소자수가 각각 2개와 3개로 다르므로 섞이지 않도록 잘 구분해서 납땜 해줍니다. (아래 사진들과 비교해서 보시면 프린트된 글자가 다릅니다.)

- MCU(IC1)도 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜을 해야합니다.

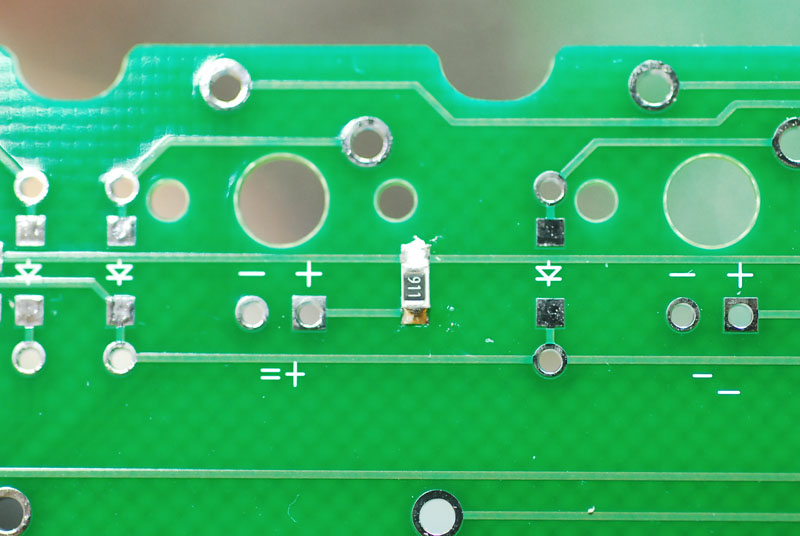

- 뒷면의  Full LED를 위한 칩저항(2012size)는 아래 사진과 같이 땜을 합니다. 칩저항의 LED 컬러별 저항값은 자료실의 내용을 참고하세요.

- http://blog.winkeyless.kr/72

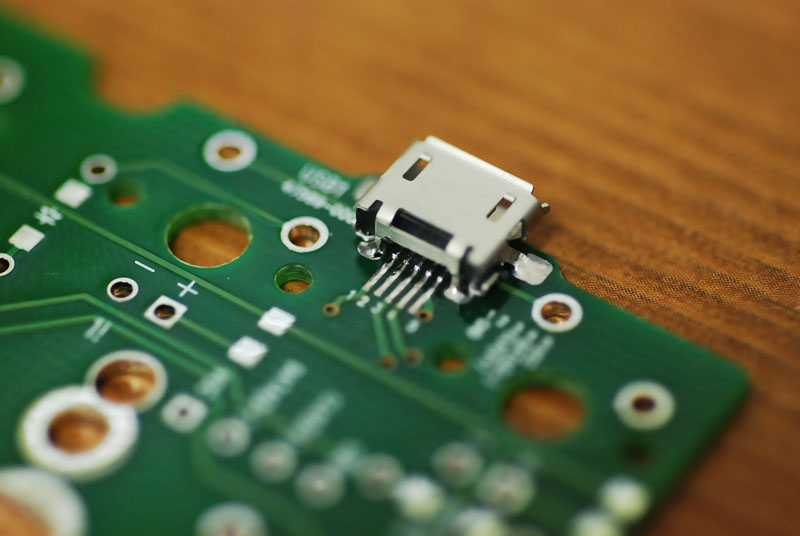

- USB 커넥터의 위치는 기판의 뒷면입니다. 납땜 부위가 작고 약간 안쪽에 자리를 잡고 있으니 주의해서 납땜을 해줘야합니다.










* 키보드 사용법 (ps2avrU) : http://blog.winkeyless.kr/entry/ps2avrU

* 기판 관련 자료실 : http://blog.winkeyless.kr/72



* 납땜을 완료 했다면 부트로더를 이용해 펌웨어를 업로드해야 키보드로 작동합니다.

- http://blog.winkeyless.kr/18
