U.CON 조립 가이드

- 미조립 상태로 배송됩니다. 본 포스트의 사진은 참고를 위해 조립(납땜) 후 촬영한 것입니다.

- MCU에는 부트로더만 설치되어 있으므로 납땜을 완료 한 후 반드시 펌웨어를 업로드 해줘야 합니다.

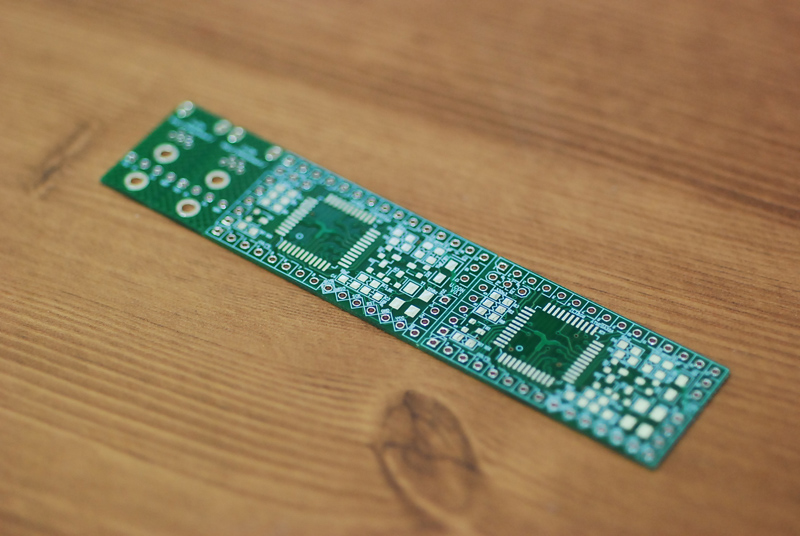

- 2개 이상 신청할 경우 아래 사진과 같이 붙어 있는 경우가 있습니다. 자세히 보면 PCB 모양에따라 경계마다 반쯤 잘려진 상태이니 그곳을 가볍게 부러뜨려서 사용하시면 됩니다.








이 큰 사진으로 설명하고 나머지 사진들은 참고용으로 남기겠습니다.

(사진을 클릭하면 커집니다.)

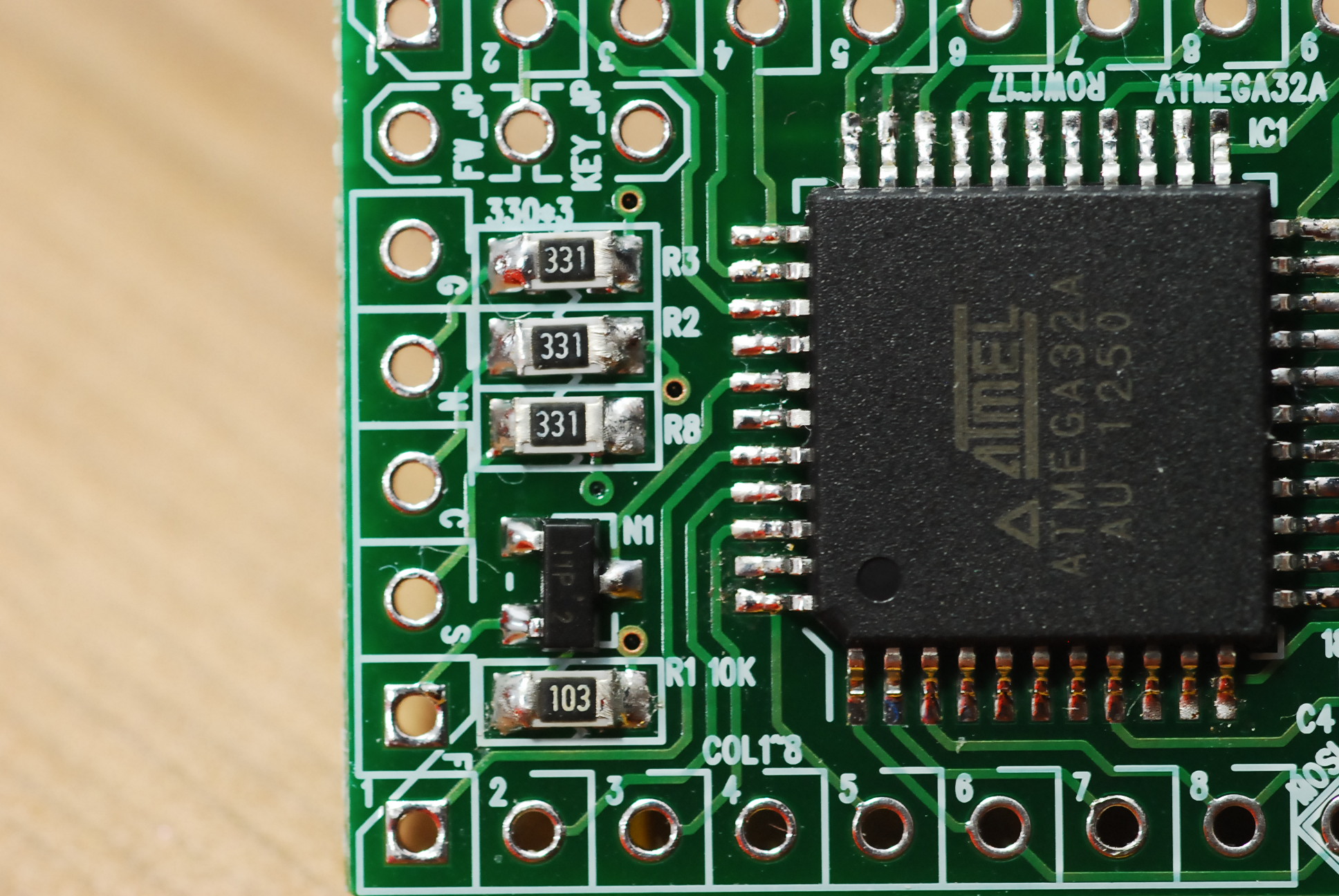

- 저항(R)들은 사진과 같은 위치에 납땜 해주면 됩니다. 방향성은 없습니다.

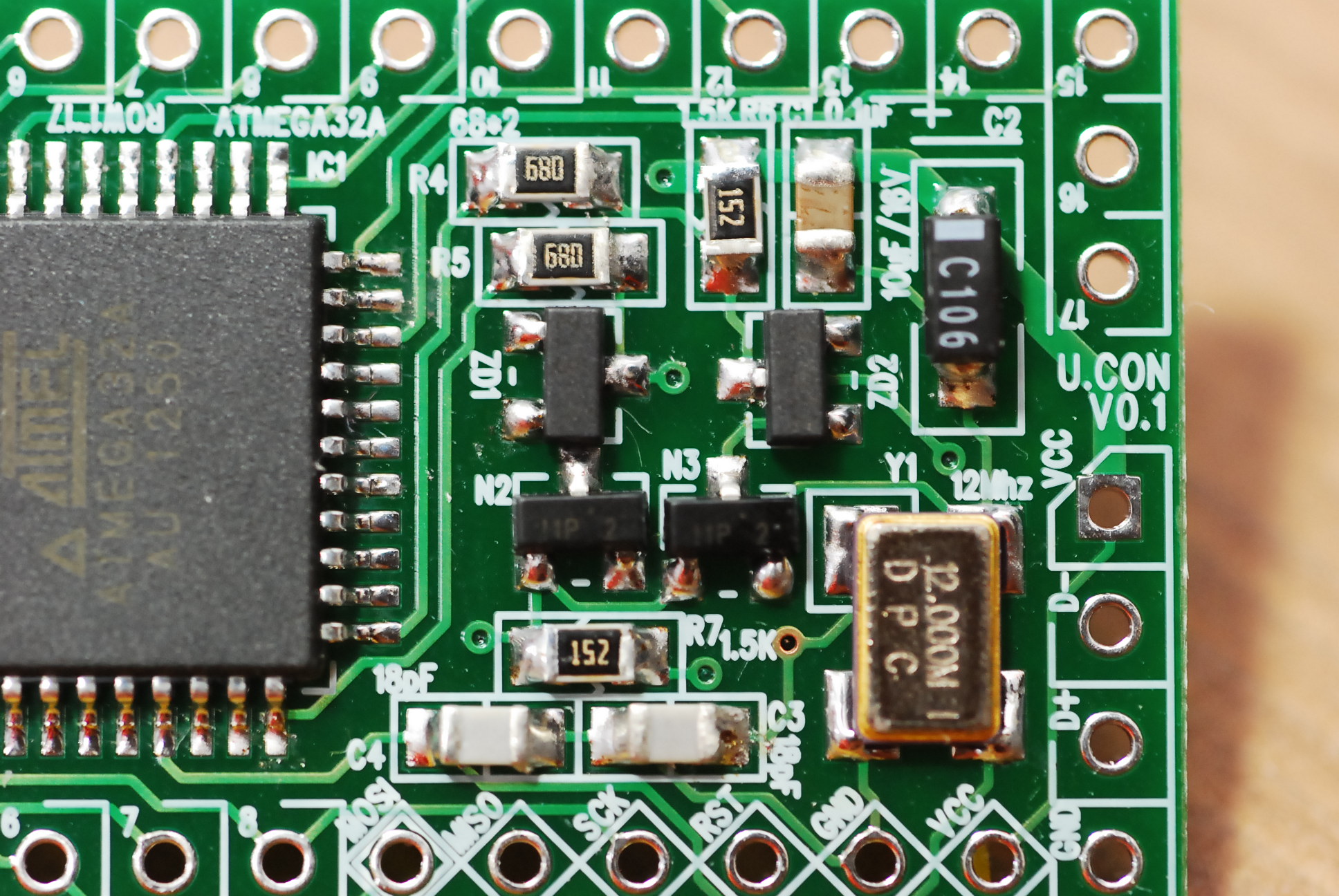

- 캐패시터(C)중 탄탈 캐패시터(C2)는 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. 나머지들(C1, C3, C4)은  사진과 같은 위치에 납땜 해줍니다.(그림 상 C2는 검정색이지만 노란색일 수도 있습니다.)

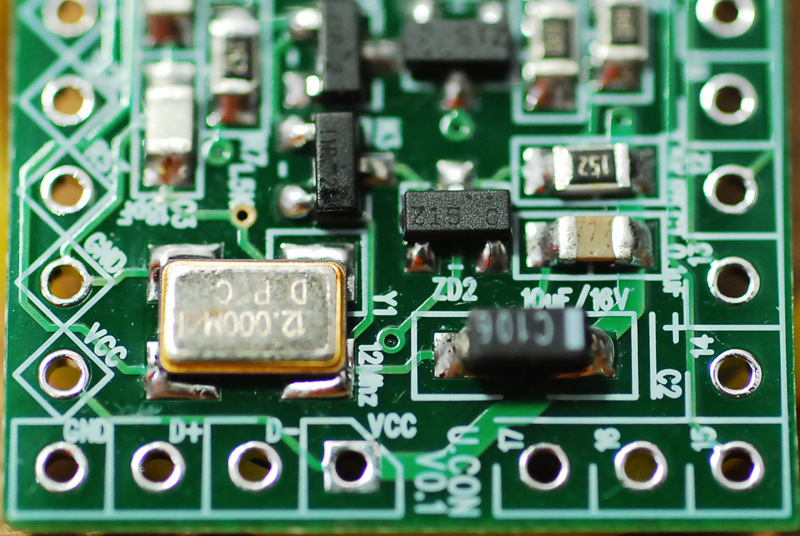

- 크리스탈(Y1)은 사진과 같이 숫자(12.000)가 보이도록 납땜 해주면됩니다. 접점 4곳 중 1곳에 표시가 되어 있지만, 사실 돌아가도 문제는 없습니다.

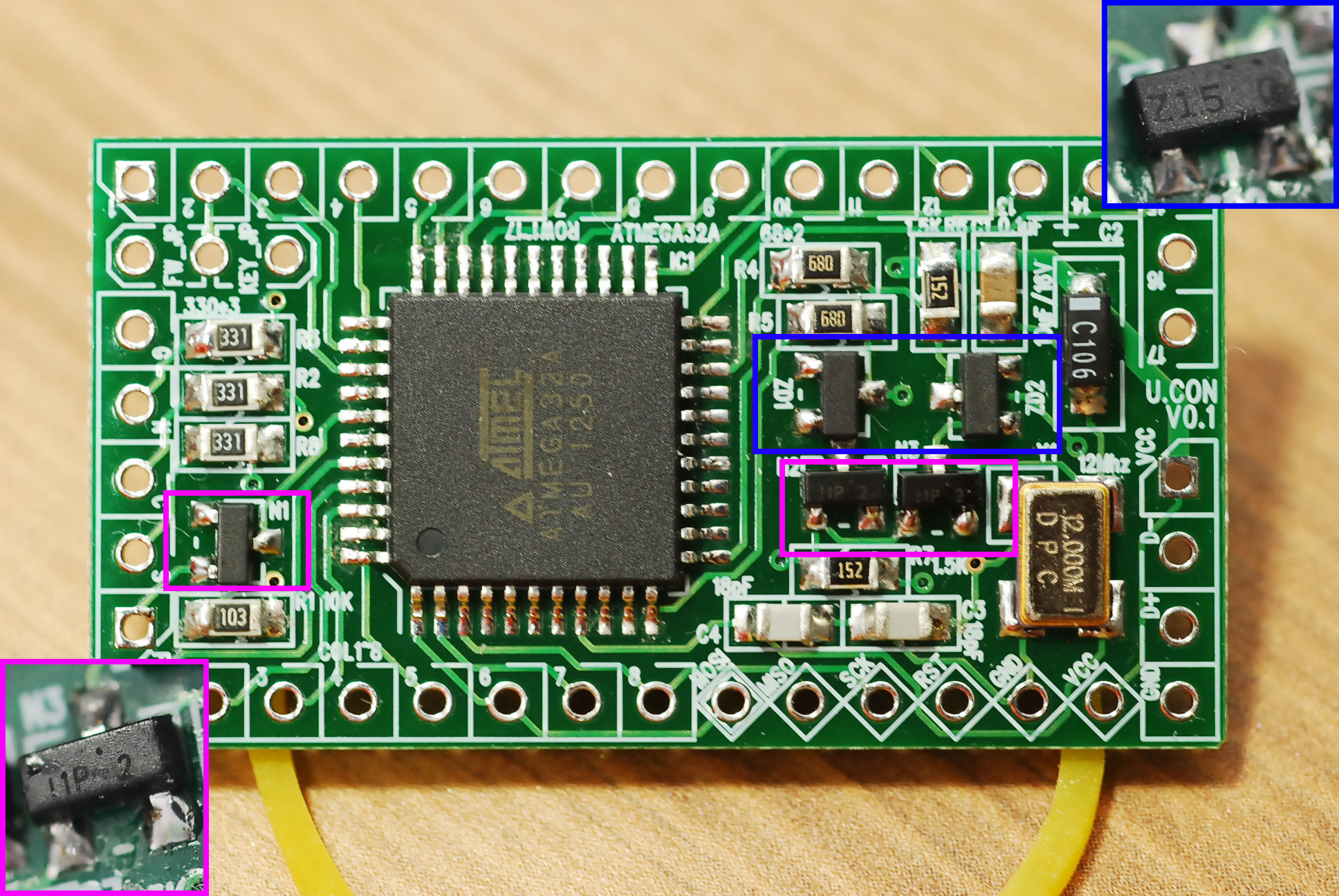

- 제너다이오드(ZD1~2)와 트랜지스터 (N1~3)는 사진과 같은 방향으로 납땜 해줍니다. 모양이 똑같습니다만, 소자수가 각각 2개와 3개로 다르므로 섞이지 않도록 잘 구분해서 납땜 해줍니다. (아래 사진들과 비교해서 보시면 프린트된 글자가 다릅니다.)

: 제너다이오드(2개, 파란색 표시)는 "Z15"라고 소자에 쓰여있고, 트랜지스터(3개, 보라색 표시)는 "!1P"라고 쓰여져 있습니다.

: 제조업체에 따라서 쓰여진 글자는 다를 수 있으니, 만약, 설명된 내용과 다른 글씨가 쓰여져 있다면 수량을 2개, 3개로 구분해서 판단하면 됩니다.

- MCU(IC1)도 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜을 해야합니다.

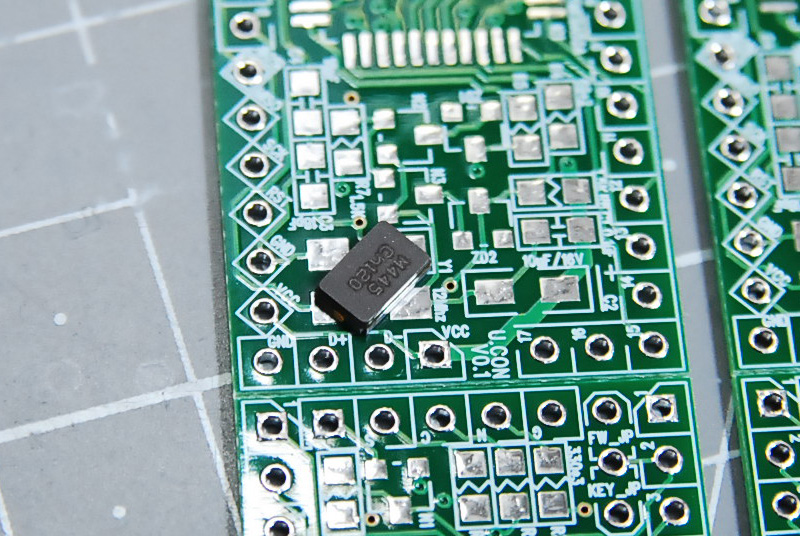

* 최근 크리스탈(Y1)이 4접점에서 2접점으로 변경되어 아래 사진을 참고하여 납땜 해주면 됩니다.

- 네 접점 중 네모 박스 친 부분과 그 대각선을 납땜을 합니다.

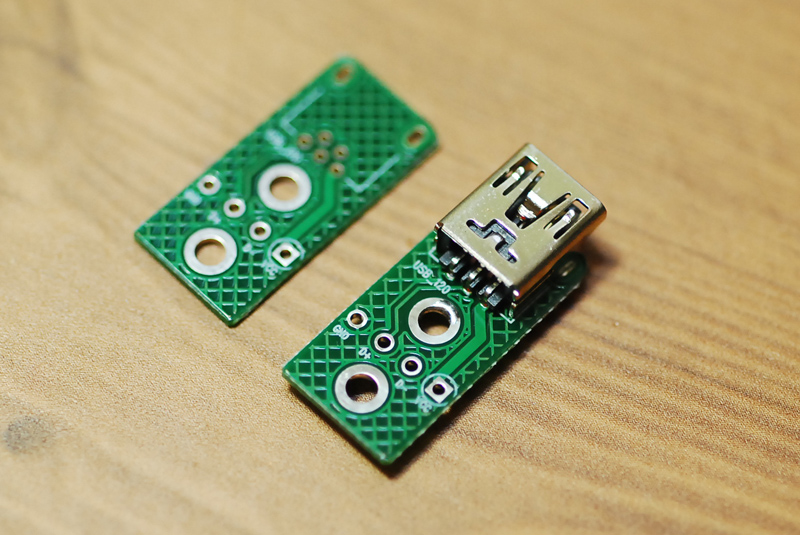

- USB 커넥터를 사용할 수 있는 별도의 보드를 제공합니다. 아래그림과 같이 반드시 윗면에 체결해야합니다.

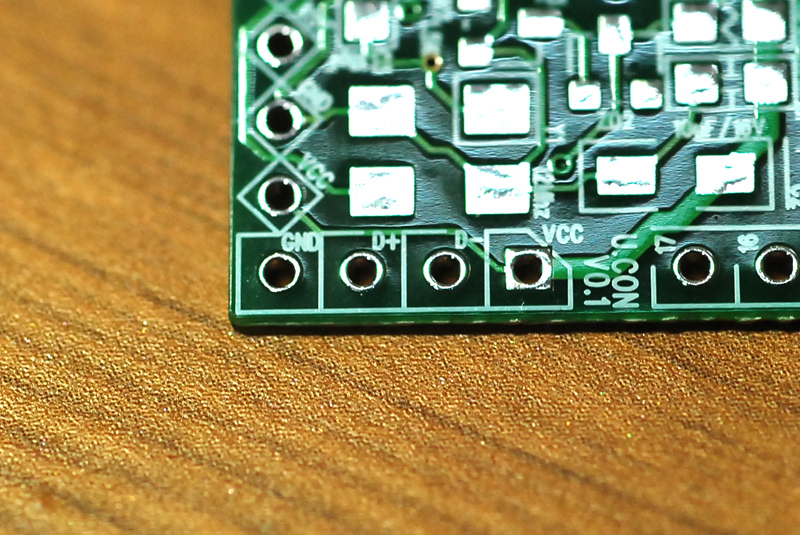

- PCB의 GND, D+, D-, VCC에 USB 케이블을 연결하거나, 위 USB 보드의 같은 위치에 와이어링해서 사용할 수 있습니다.

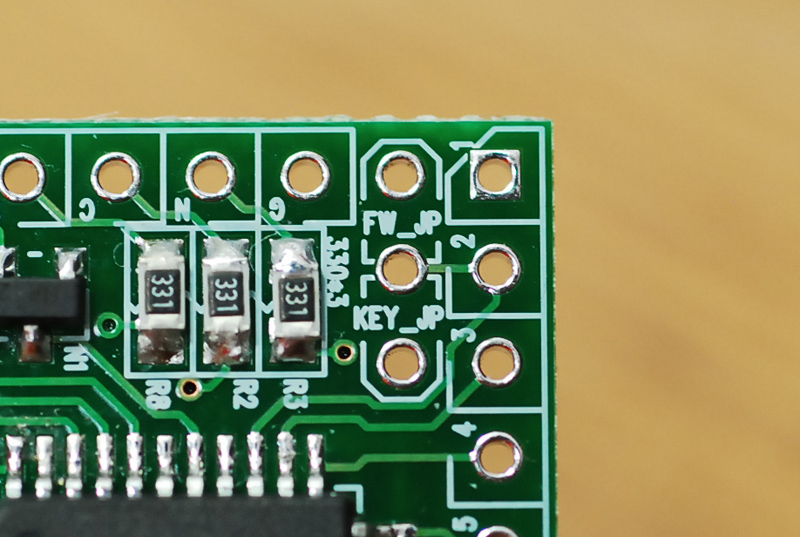

- 아래 그림의 FW_JP(col1, row2)를 쇼트 시키고 USB 포트에 연결하면 부트로더가 작동됩니다.

KEY_JP(col2, row2)를 쇼트 시키고 USB나 PS/2에 연결하면 부트 매퍼로 작동됩니다.

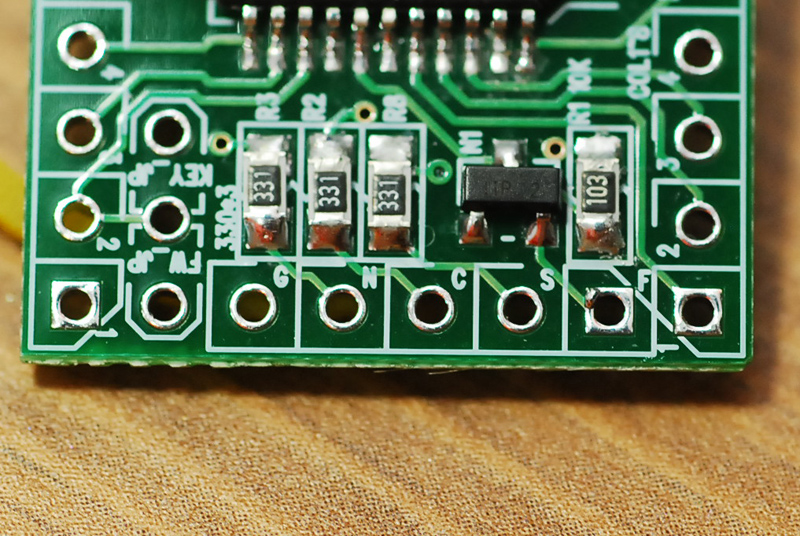

- LED 연결 부분

G : GND

N : Num lock LED

C : Caps lock LED

S : Scroll lock LED (스크롤락 LED는 연결하지 않아도 on/off에 따라서 캡스락 LED가 2회/1회 깜박거려 표시됩니다.)

F : Full LED, 이곳에 연결되는 LED는 반드시 저항을 통해서 연결되어야 합니다.





- 기타 참고 사진들






* 납땜을 완료 했다면 부트로더를 이용해 펌웨어를 업로드한 후 부트 매퍼를 이용해서 키 매핑을 해주면 키보드로 작동합니다.

- 펌업 방법 : http://blog.winkeyless.kr/18

- 부트 매퍼 사용 방법 : http://blog.winkeyless.kr/90

- 키보드 사용법 (ps2avrU) : http://blog.winkeyless.kr/19
- 사용 예 : http://blog.winkeyless.kr/88
