MX-miniU 알루탑 하우징 조립 가이드

안녕하세요.

간단하게 사진과 함께 조립 방법을 설명하겠습니다.

우선, 아크릴 하판에 탭핑을 해두었으니 볼트를 너무 강하게 체결하지 마시길 바랍니다.

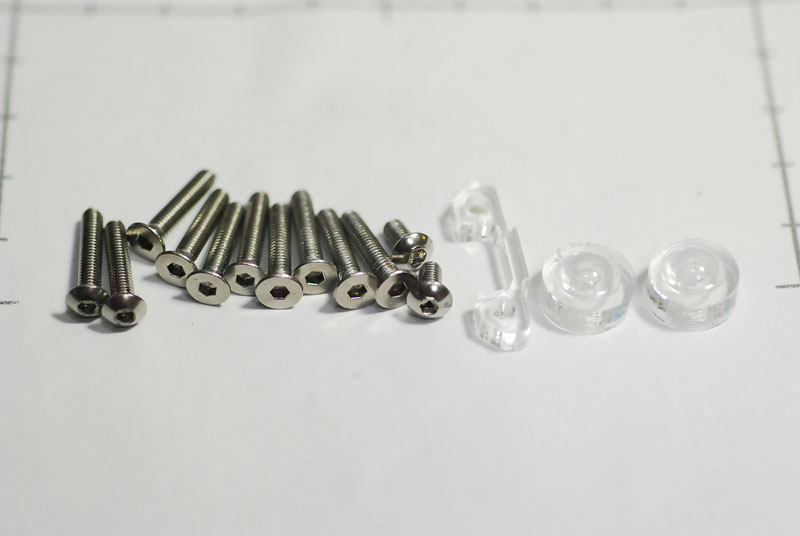

- 우선  조립에 필요한 볼트 및 작은 부품입니다.

M3*15mm 접시머리 볼트 : 8개, 하우징 체결용

M3*15mm 둥근머리 볼트 : 2개, 뒷굽 체결용

M3*6mm 둥근머리 볼트 : 2개, 커넥터 조각 체결용

- 조립에 앞서 아크릴 양면으로 붙어 있는 보호 필름을 모두 제거합니다.

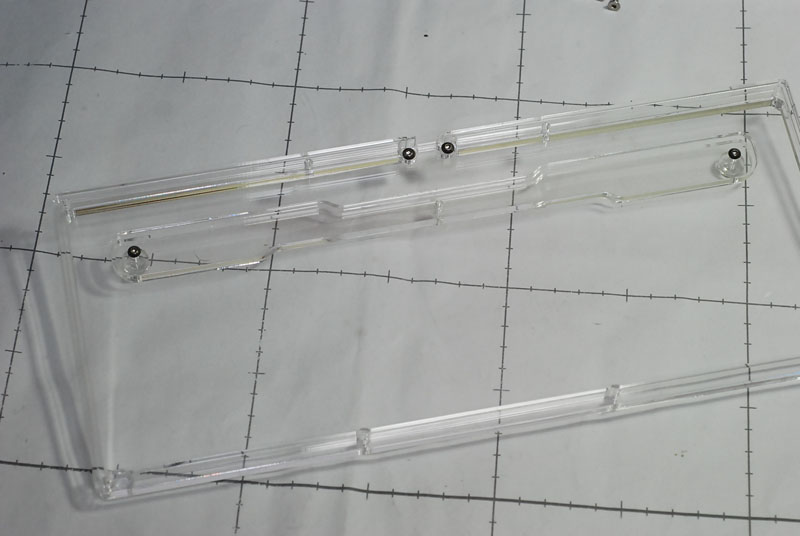

- 커넥터 조각을 2T 하판에 M3*6mm 볼트로 다음과 같이 체결해 줍니다.

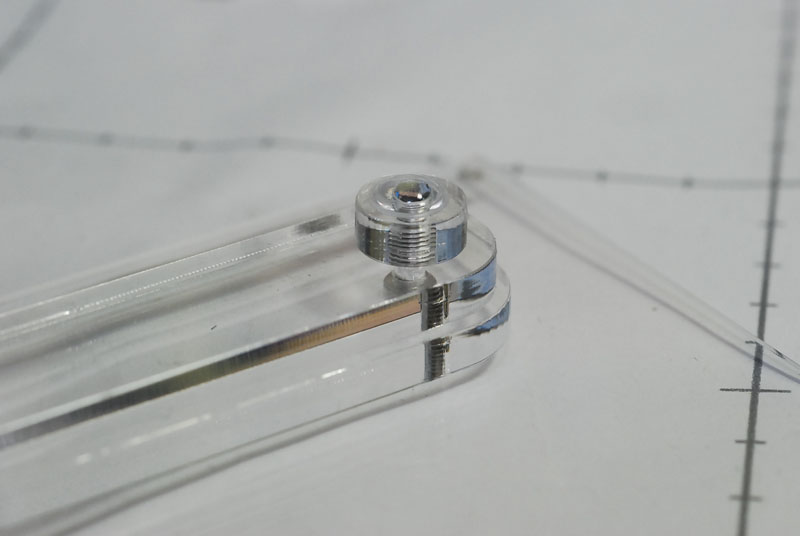

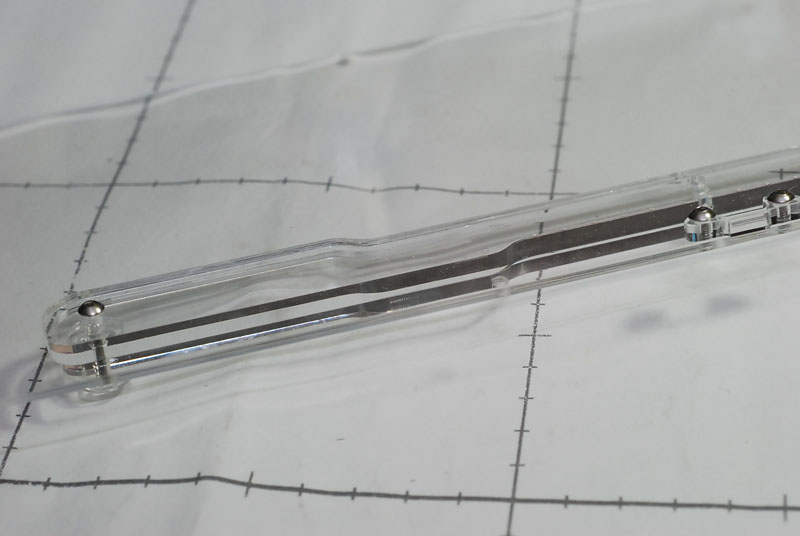

- 커넥터 조각을 체결한 반대쪽에 긴 뒷굽 아크릴 5T 조각을 다음과 같이 체결합니다.

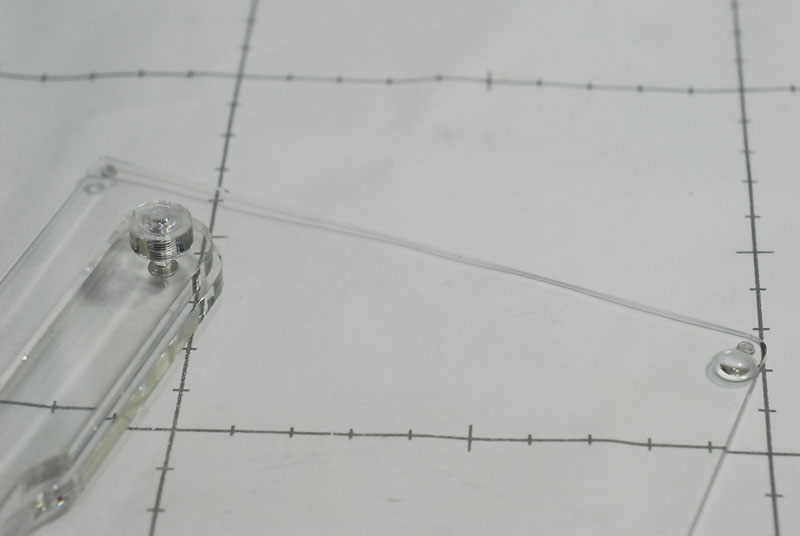

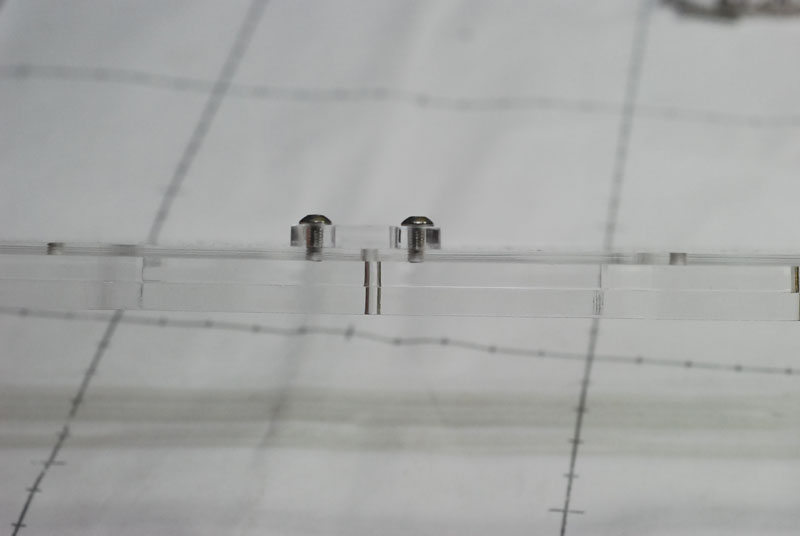

- 범폰의 위치는 아래와 같이 잡아 주시면 되겠습니다.

- 8T 중판을 다음과 같이 얹어 줍니다.

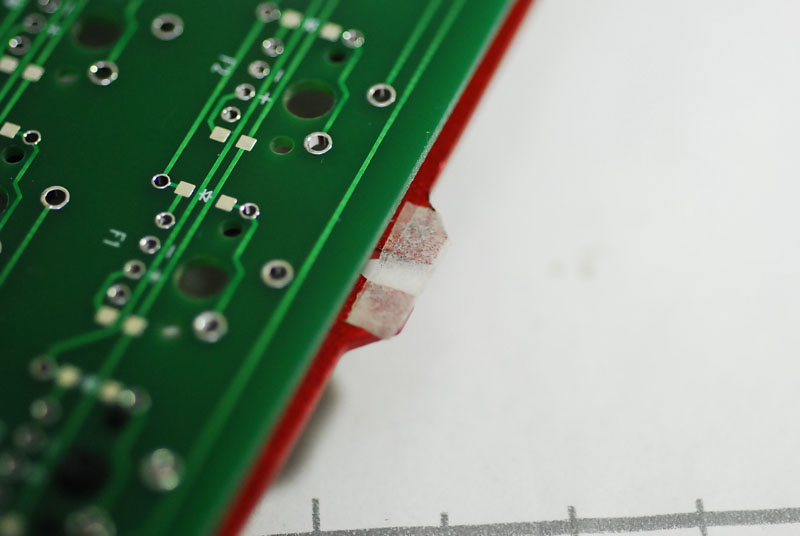

- 보강판의 체결부에 아래와 같이 테이프 등으로 체결력을 높혀 줄 수 있습니다.

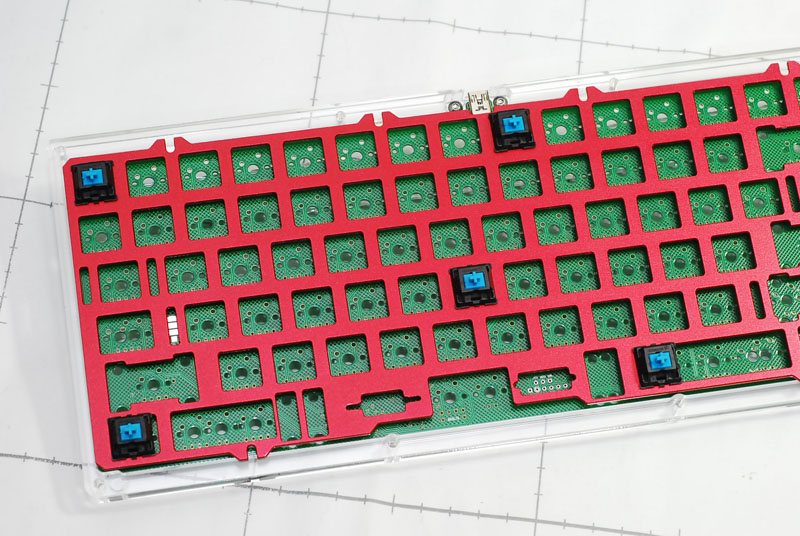

- 그 위에 조립한 기판/보강판을 얹고,

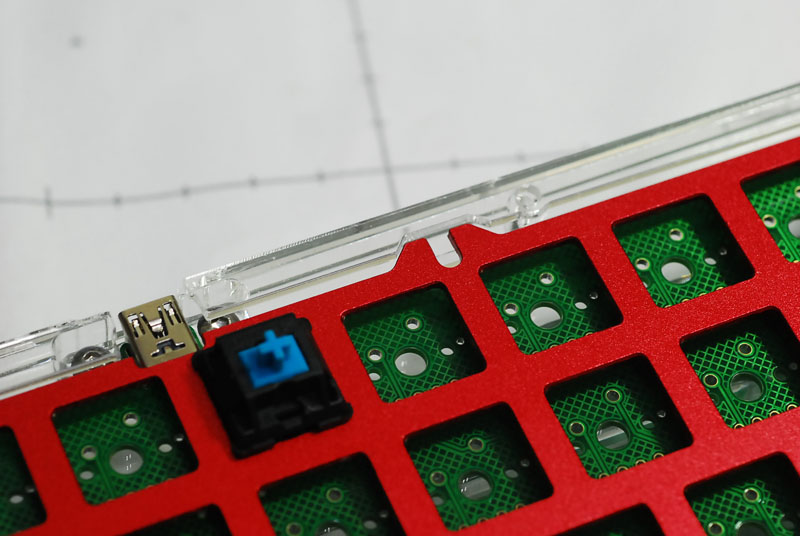

- 보강판 테두리로 1.5T 아크릴을 보강판에 맞춰 얹어 줍니다.

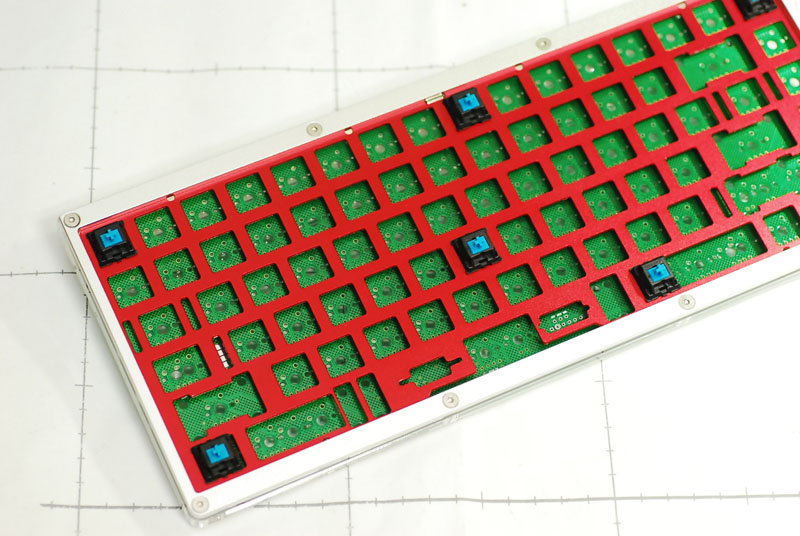

- 그 위로 알루미늄 상판을 올려주고 M3*15mm 접시머리 볼트로 체결해줍니다.

조립하시면서 궁금한 점 있다면 댓글로 남겨주세요~

감사합니다.
