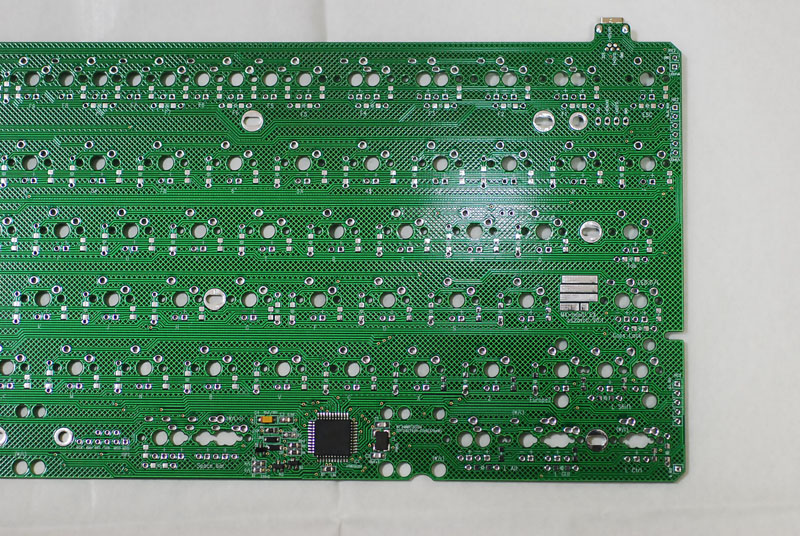

MX-miniU EX 기판 조립 가이드

- 기판은 미조립 상태로 배송됩니다. 본 포스트의 사진은 참고를 위해 조립(납땜) 후 촬영한 것입니다.

- MCU에는 부트로더만 설치되어 있으므로 납땜을 완료 한 후 반드시 펌웨어를 업로드 해줘야 합니다.

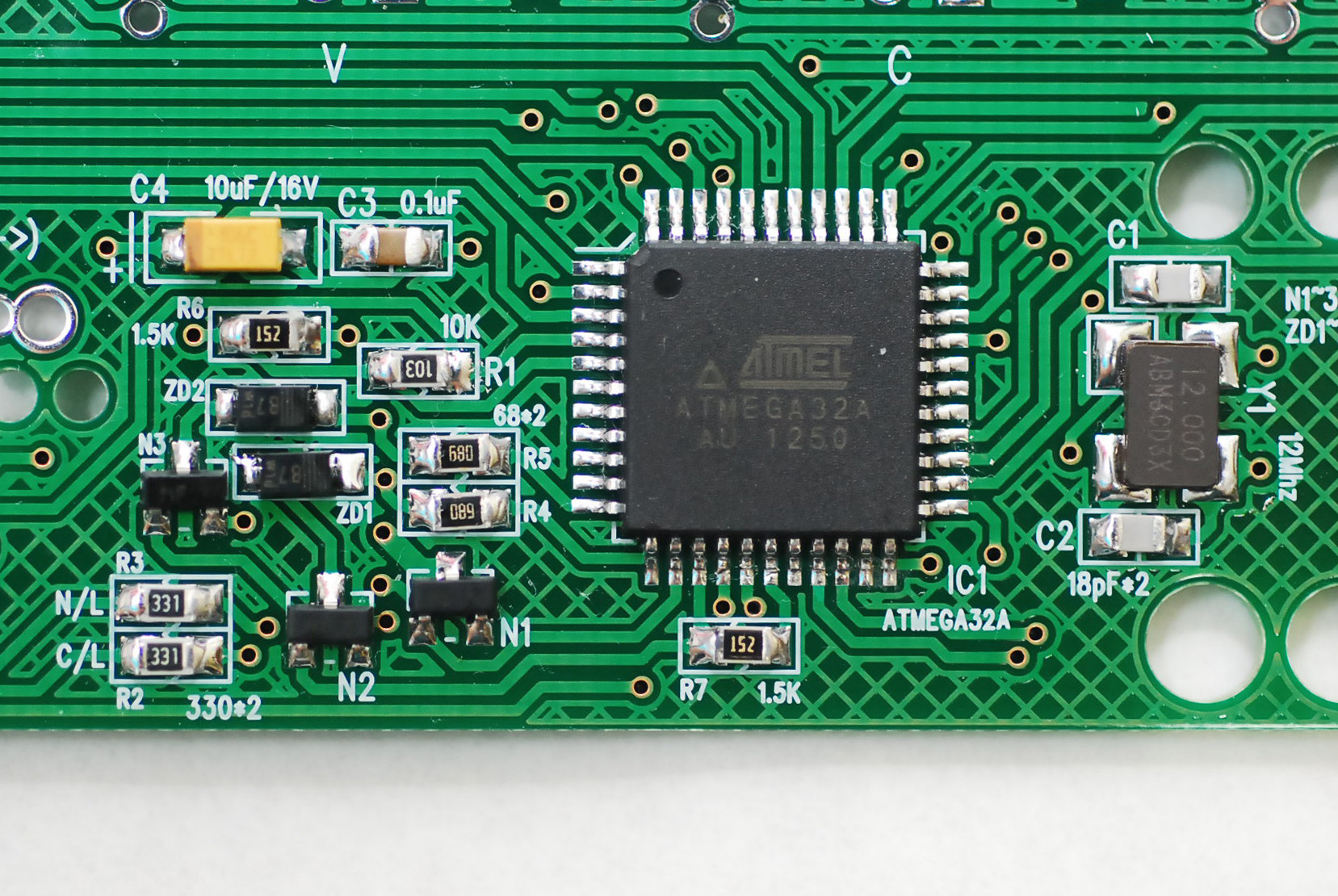

이 큰 사진으로 설명하고 나머지 사진들은 참고용으로 남기겠습니다.

(사진을 클릭하면 커집니다.)

- 저항(R)들은 사진과 같은 위치에 납땜 해주면 됩니다. 방향성은 없습니다.

- 캐패시터(C)중 탄탈 캐패시터(C4)는 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. 나머지들(C1~3)은  사진과 같은 위치에 납땜 해줍니다.(그림 상 C4는 노란색이지만 검정색일 수도 있습니다.)

- 크리스탈(Y1)은 사진과 같이 숫자(12.000)가 보이도록 납땜 해주면됩니다. 접점 4곳 중 1곳에 표시가 되어 있지만, 사실 돌아가도 문제는 없습니다.

- 트랜지스터 (N1~3)는 사진과 같은 방향으로 납땜 해줍니다.

- MCU(IC1)도 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜을 해야합니다.

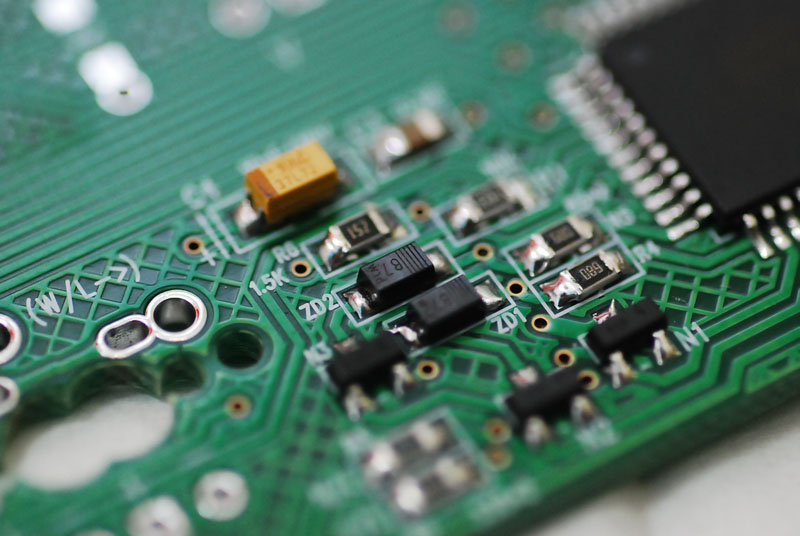

- 제너다이오드(ZD1~2)는 방향성이 있으므로 사진과 같은 방향으로 납땜해 줍니다. (아래 첨부된 사진도 참고하시길 바랍니다.)

- 제너다이오드(ZD1~2)의 소자 방향을 참고하세요.

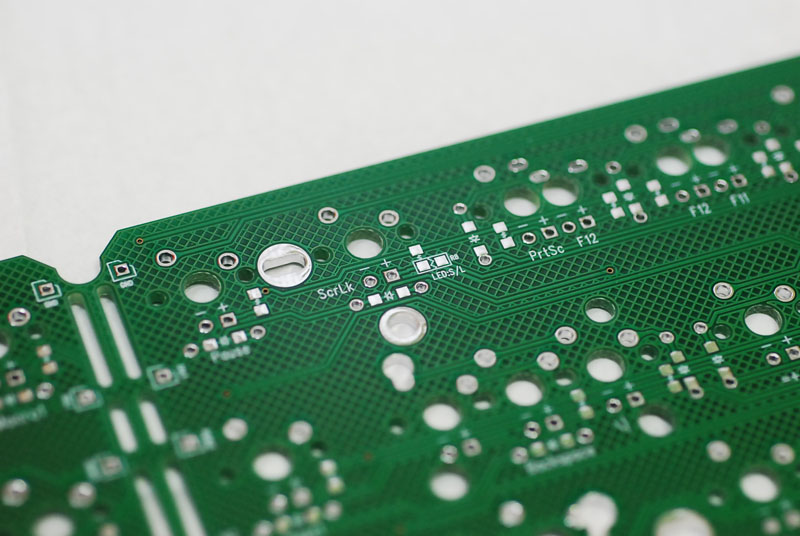

- Scroll lock LED는 선택에 따라 full LED로 사용할 수 있습니다.

- 저항을 가로로 납땜 해주면 각 상태에 따른 인디케이터로 사용되며, 세로로 납땜 해주면 full LED와 연동되어 표시됩니다.

- 단, Scroll lock LED를 별도 표시하려면 펌웨어 중 "keymain_NKRO_SL_apart.hex" 파일을 이용해야 합니다.

(기본 펌웨어인 "keymain_NKRO.hex"는 Caps lock LED의 점멸 2/1회로 Scroll lock on/off를 표시합니다.)

- 펌웨어의 각 파일에 대한 설명 참조 : http://blog.winkeyless.kr/17

- USB 커넥터 방향을 참고하세요.

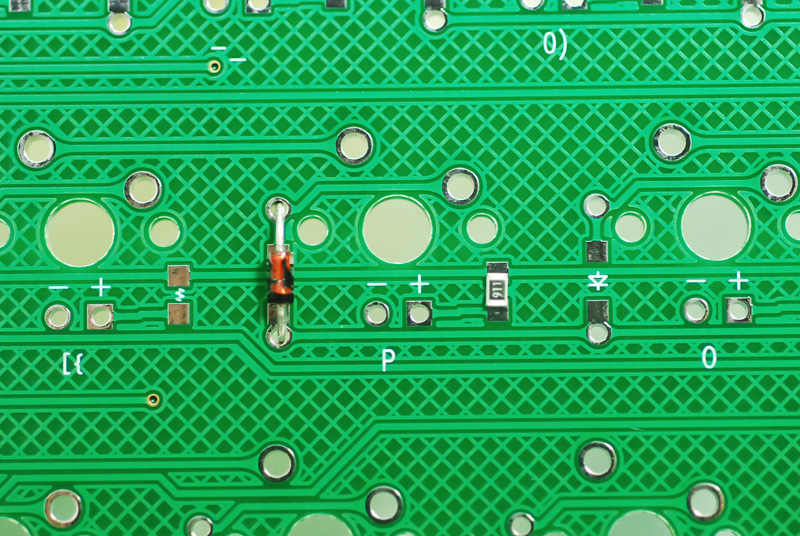

- 뒷면의 다이오드나 Full LED를 위한 칩저항(2012size)는 아래 사진과 같이 땜을 합니다. 칩저항은 극성이 상관없지만, 다이오드는 극성에 주의해야합니다.
