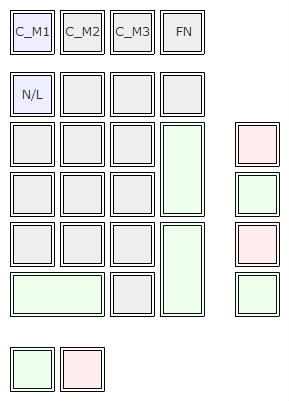

기본 레이어
- 커스텀 매크로 키 1~3, FN 키가 최상단에 맵핑 되어 있습니다.
- 녹색 표시는 2개로 분리 될 경우 해당 키의 위치를 나타냅니다.
- 붉은 색 키에는 기본적으로 맵핑 값은 없습니다.
- 파란색 키는 인디케이터 LED의 위치 표시하며 N/L은 Num Lock, C_M1은 Caps Lock LED를 표시 할 수 있습니다.
저항의 납땜 방향에 따라 해당 위치의 LED를 full LED에 종속 시킬 수 있습니다.

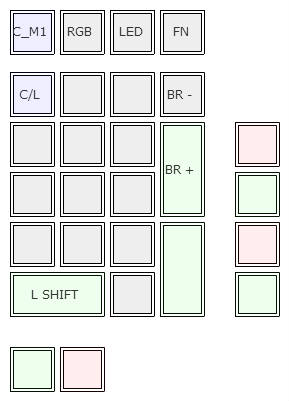

FN 레이어
- LED : full LED의 모드를 변경합니다.
- RGB : RGB LED의 모드를 변경합니다.
- BR+/- : full LED의 밝기를 변경합니다. (shift와 함께 누르면 RGB LED의 밝기가 변경 됩니다.)
