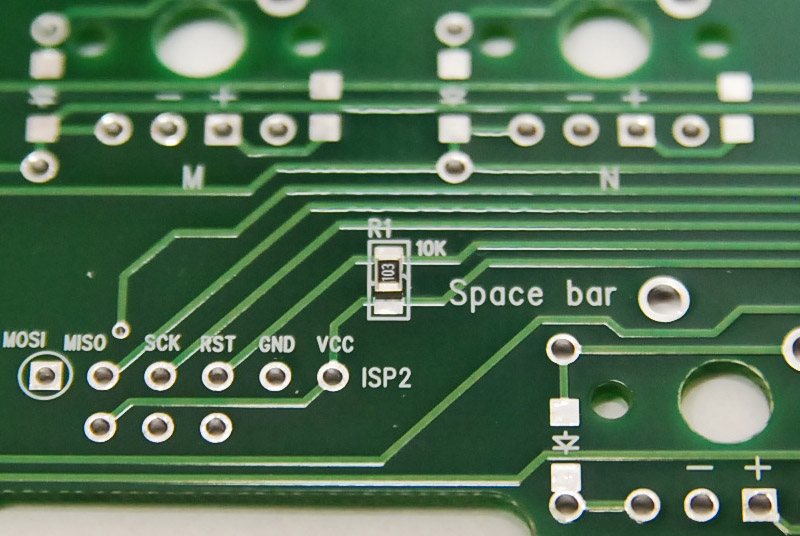

- R1 : 10K 옴 저항을 사진과 같이 땜해줍니다. 방향성은 없습니다.

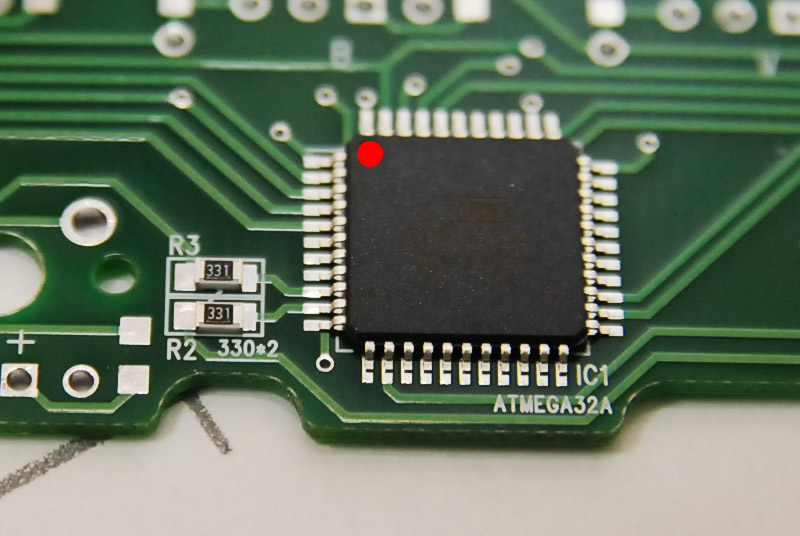

- IC1 : ATMEGA32A-AU 를 반드시 방향에 맞게 땜해줍니다. 사진상 빨간 동그라미와 실제 MCU의 동그라미 부분을 맞춰 방향을 잡아줍니다.
- R2, R3 : 330옴 저항을 땜해줍니다. 방향성 없습니다.

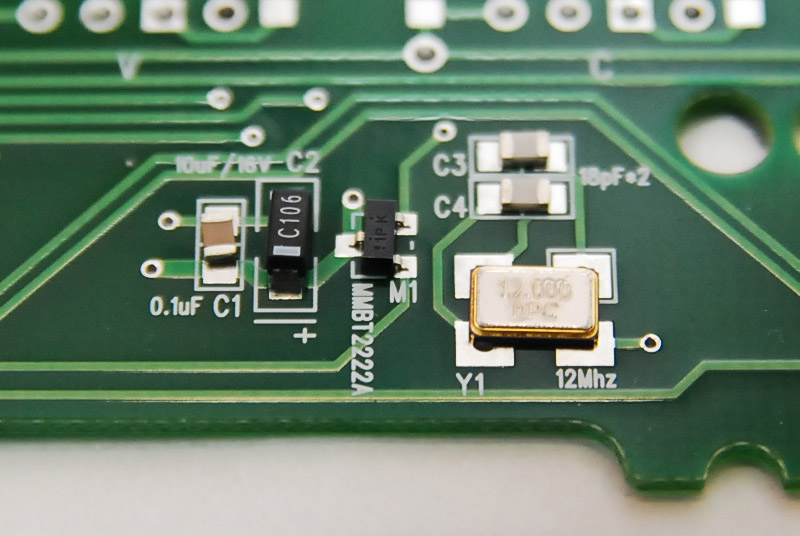

- C1, C3, C4 : 0.1uF 캐패시터 1개, 18pF 캐패시터 2개를 땜해줍니다. 구분할 수 없듯이 방향성도 없습니다.
- C2 : 10uF / 16V 탄탈 캐패시터를 땜해줍니다. 반드시 사진과 같이 방향에 맞게 땜해줘야 합니다.
- M1 : MMBT2222A 트랜지스터를 반드시 사진과 같이 방향에 맞게 땜해줍니다.
- Y1 : 12Mhz 크리스탈을 사진과 같이 땜해줍니다. 표시는 되어있지만 소자를 뒤집지만 않으면 방향은 신경쓰지 않아도 됩니다.

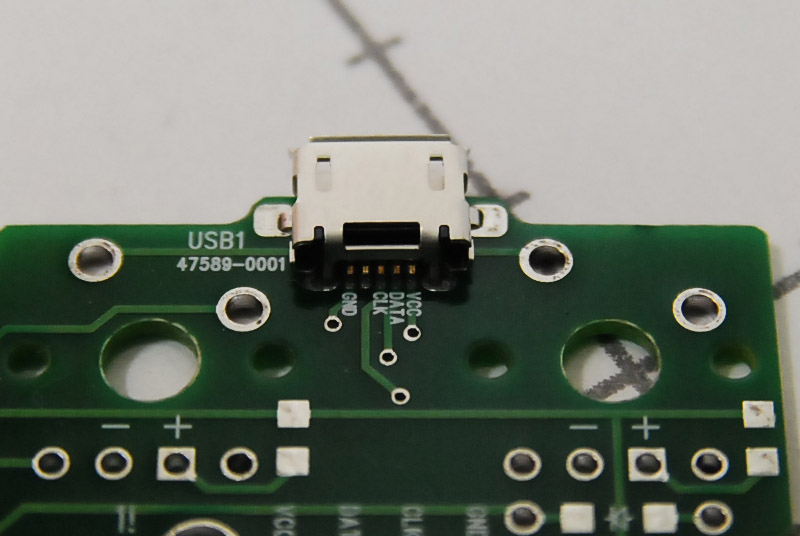

- USB1 : molex 47589-0001 마이크로 USB 커넥터 입니다. 다리가 얇고 조밀해 얇은 인두팁을 이용해 땜하실것을 권합니다. 사진과 같이 체결 후에는 노출되는 동박면이 적은 편이므로 기판의 동박면에 미리 납을 적당히 입혀주고 땜을 하는 것이 좋습니다.

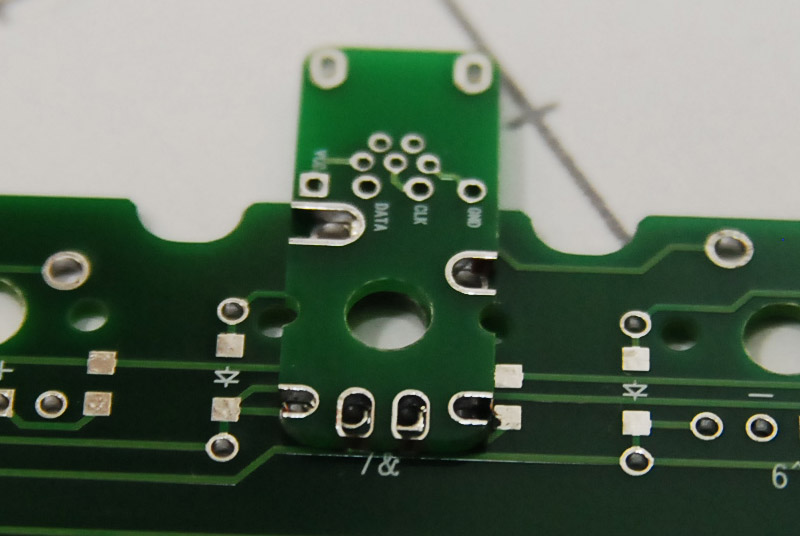

- thumb 기판과 함께 배송되는 작은 기판입니다. 기존 HHKB-MX 과 기판 사이즈/ 커넥터 위치가 다르기 때문에 기존 하우징에 이 thumb 기판을 이용하려거든 이 작은 기판을 아래 사진과 같은 위치에 연결해 VCC/DATA/CLK/GND를 기판과 와이어링 해주면 HHKB-MX와 같은 위치에 커넥터를 장착할 수 있습니다.
- 확장 모듈과 함께 배송받은 기판은 MCU에 부트로더만 설치되어 있기 때문에, 땜 조립 후 기판에 맞는 펌웨어를 업로드 해야 합니다.
+ PS/2 전용 펌웨어 : http://blog.winkeyless.kr/entry/thumb-V01-%EA%B4%80%EB%A0%A8-%EC%9E%90%EB%A3%8C
+ USB / PS/2 콤보 펌웨어 : http://blog.winkeyless.kr/entry/ps2avrU-firmware-%EB%B0%8F-utility
+ 부트로더를 이용한 펌웨어 업로드 방법 : http://blog.winkeyless.kr/18
'정보' 카테고리의 다른 글
각 기판에 대한 간단 설명 (9) | 2013.09.26 |
---|---|
A.87U 기판 조립 가이드 (5) | 2013.09.10 |
thumb V0.1 조립 가이드 (9) | 2013.07.03 |
ps2avrU 펌웨어 정보 (9) | 2013.06.30 |
부트로더를 이용한 펌웨어/키맵/매크로 업로드 방법 (34) | 2013.06.30 |
부트로더 설치 방법 (6) | 2013.06.29 |
1000 address modify / delete reply
괴수가면님 안녕하세요.
천천히 조립을 해나가고 있습니다.
현재 소자땜은 다 했는데, 궁금한게 하나 있습니다.
풀LED작업을 할 경우 저항을 일일이 붙여줘야 하는지요?
주황색의 LED를 사용하려고 하는데 1.3K옴을 사용하면 될까요?
또 칩다이오드를 사용하려고 하는데
http://www.devicemart.co.kr/goods/view.php?seq=6382
이걸 구입하면 되는지요.
아.. 한가지 더 있습니다. ^^
USB연결 커넥터로 마이크로가 아닌 동봉해주신 미니 USB를 사용하려고 합니다.
마이크로 커넥터 연결부위에서 선을 따서 와이어링 해주면 되는건가요? 그리고 혹시 두개를 다 연결하면 두가지 입력단을 다 사용할 수 있겠지요?
두서없이 질문만 드렸네요. 답변 주시면 감사하겠습니다 ^^
Reply:
괴수가면 address modify / delete reply
1. 저항은 LED 마다 1개씩 필요합니다.
2. 주황색 LED의 저항값은 저도 잘 모르겠습니다. 동호회 사이트의 질문 게시판에 물어보시면 대답해 주시는 분이 있을 것 같습니다.
3. 네 링크의 다이오드를 사용하시면 됩니다.
4. 마이크로 커넥터 아래쪽에 보시면 홀이 별도로 있습니다. 그곳하고 연결해 주시면되고, 두개 다 땜 해두고 하나씩 연결해서 사용할 수는 있지만, 동시에 연결하면 작동이 잘 될지는 모르겠습니다. 그런데, 설계상 두 곳 모두 사용하려면 하우징이 평범하지는 않을 걸로 생각됩니다.
그럼 ^^
1000 address modify / delete reply
감사합니다 괴수가면님!
괴수가면님의 HHMX가 저의 첫 커스텀이였는데.. 탄탈의 방향성을 몰라서 태워먹었던 기억이 있네요.
다시한번 정성스러운 답변에 감사드립니다. ^^
Reply:
괴수가면 address modify / delete reply
별말씀을요 ^^ 멋진 키보드 만드세요~
Baegun address modify / delete reply
안녕하세요 가면님~ 기판에 마이크로 usb커넥터까지 연결해놓고서야; 일반하우징 처럼 하려면 커넥터를 바까야되는걸
알아버렸네요;; 동봉해주신 미니기판이 게시글 내에선 숫자 7키 부분에 붙여서 기존HHKB하우징에 호환된다고 하셨는데
위치는 스위치홀하고만 맞으면 다른곳도 상관없이 와이어링만 해주면 사용가능한가요?..
친구의 부탁으로 하고있는데; 오랜만에 하려니까 이런저런 문제가 많네요 ㅠㅠ
Reply:
괴수가면 address modify / delete reply
네, 꼭 7키 위치가 아니더라도 화이어링하고 고정만 해주면 됩니다. HHMX 기판의 커넥터 위치가 그곳이어서 그렇게 설명한거죠 ㅎ
Reply: Baegun address modify / delete reply
그건다행이네요..ㅎ 그나저나 마이크로 커넥터를 달아뒀는데;; 다시 디솔해야하다니... 여튼 얼른 완성해야겠씁니다! 매번감사드려요~
address modify / delete reply
비밀댓글입니다
Reply:
괴수가면 address modify / delete reply
기판 배송 당시 확장 모듈이 포함되어 있었다면, 그 기판의 MCU에는 부트로더만 설치되어 있는 것으로 펌웨어를 별도로 다운로드해야 합니다. 정보 카테고리의 글을 참고하시면 되겠습니다.
그리고, MCU가 뜨거워지는 것에 대해서는 알려진 바가 없는데요, 좀 더 자세한 상황에 대한 설명이 있어야 짐작을 할 수 있을 것 같습니다.
