외관은 일반 스타일인 IF 하우징과 동일하지만 알루 보강판을 사용하지 않고 전체 아크릴을 이용한 하우징 도면입니다.


- IF 하우징용 볼트 세트가 필요합니다.

http://winkeyless.com/product/if-bolt/



B.pad_3_5_5_5_order_2000.dwg: B.pad


22-mini_3_5_5_5_order_2000.dwg: 22-mini


B.87_3_5_5_5_order_2000.dwg : B.87


B.87_3_5_5_5(84)_order_2000.dwg  : B.87 (84배열)


B.mini_3_5_5_5_order_2000.dwg: B.mini


B.face_3_5_5_5_acryl_order_2000.dwg: B.face


B.face_3_5_5_5(WKL)_acryl_order_2000.dwg : B.face (윈키리스)


B.87_EX_3_5_5_5_acryl_order_2000.dwg : B.87 EX


B.87_EX_3_5_5_5(104)_acryl_order_2000.dwg : B.87 EX (104배열)


A_87_top_3_5_5(f)_5_acryl_long_nut_2000.dwg : A.87U용


B.mini_ex_3_5_5_5_order_2000.dwg: B.mini EX 용

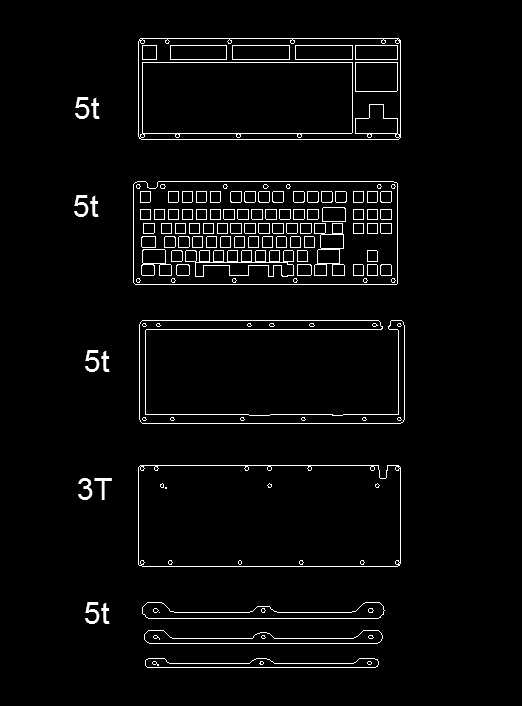

참고 그림




아크릴은 총 5개의 층으로 이루어져 있습니다.




위 사진으로 컬러 구성은 아래와 같고,


상판 - 5T 검정 아크릴

보강판 - 5T 백색 반투명 아크릴

중판 - 5T 백색 반투명 아크릴

하판 - 3T 백색 아크릴

뒷굽 - 5T *3 백색 반투명 아크릴


아크릴 업체에 의뢰하실 때 위와 같이 방법으로 층마다 컬러를 선택하여 주문하시면 됩니다.
