파일 설명
A_87U_frame_wNwl_2000.dwg : 윈키/윈키리스 콤보 보강판 (1.5T)
A_87U_wNwl_layout_2000.dwg : 기판 외곽선과 홀의 위치를 표시
A_87U_V092_layout_2000.dwg : V0.92 외곽선 및 홀의 위치 표시

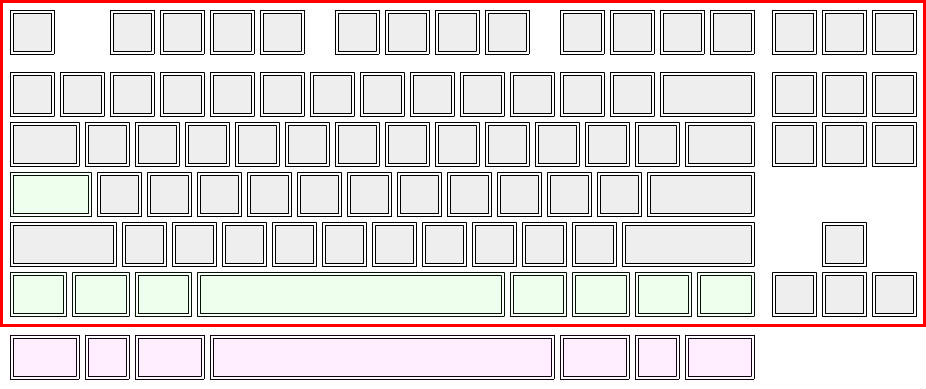

레이아웃
소자 목록
12종 19개
ATMEGA32A-AU
USB-120
Chip Tantal A size 10uF 16V
MMBT2222A (SOT-23) * 3
ZENER DIODE : (V0.2 : 350mW, 3.6V, SOT-23 (BZX84C3V6) * 2)
(V0.92 : BZT52H-C3V6(375mW) * 2)
CRYSTAL 12MHz (SMD 3X5 size)
2012 Chip Resistor, 330Ω(331) * 2
2012 Chip Resistor, 1.5kΩ(152) * 2
2012 Chip Resistor, 68Ω(680) * 2
2012 Chip Resistor, 10kΩ(103)
2012 size Chip Monolithic Ceramic Capacitor 18pF * 2
2012 size Chip Monolithic Ceramic Capacitor 0.1uF
LED 컬러별 저항 값 - PS/2 200mA 기준 (출처 : 코렐라스님 자료)
하얀색/보라색(최소전압 약 3V) : 820
빨간색/노란색(최소전압 약 1.8V) : 1.3K
파란색/초록색(최소전압 약 2.8V) : 900
- 저항 사이즈 : 2012
- 위 값은 보통의 사용하는 LED를 기준으로 작성되었습니다.
LED의 정확한 저항 값은 해당 데이터시트를 참고하여 계산해야 합니다.
스위치 입력에 필요한 다이오드는 1N4148(DIP or SMD) 입니다.
ps2avrU bootloader 사용
- 기본적으로 부트로더만 설치되어 있으므로, 이를 이용해 펌웨어를 업로드해야 합니다.
- 부트로더를 이용한 펌웨어 업로드 방법 : http://blog.winkeyless.kr/18
- 만약 MCU를 교체하여 부트로더가 설치되어 있지 않다면 설치해야 합니다.
- 부트로더 설치 방법 : http://blog.winkeyless.kr/15
기본 Key matrix
- APP키는 FN키로 대체되었습니다.
https://docs.google.com/spreadsheet/ccc?key=0Ah1Lcjc-gPfndHMycE1uTnJWVHQyS01SMElkdksyRWc&usp=sharing
하드웨어 사양
- 레이아웃 :
V0.2 : 윈키/윈키리스 콤보,
캡스락 3000/8000(마제식) 지원
V0.92 : V0.2에 추가로
마제식 스페이스바 지원
ISO 배열 지원
MX8000(주옥션) 하단 배열 지원 - 현재 하단 열의 LED 패턴 오류로 패치가 필요 : http://blog.winkeyless.kr/132
1.75 우 쉬프트 지원
V0.92P : V0.92의 오류 부분을 수정
- Full LED 지원 : 5가지 LED 모드
- PCB : V0.2 = 1.2T (빨강), V0.92 = 1.6T(노랑), V0.92P = 1.6T(흰색)
- 모든 소자 뒷면에 배치
- A.87기판과 크기 및 외곽선 100% 호환
- 하우징리스를 위한 볼트홀 추가(첨부파일 참고)
ps2avrU(펌웨어) 사양
- 인터페이스 : USB / PS/2 콤보 (자동 인식)
- 하드웨어 키매핑 지원 : 별도의 SW없이 즉시 키매핑 변경 가능
- Full LED 지원 : 5가지 LED 모드
- 하드웨어 매크로 지원
펌웨어에대한 더 많은 정보는 아래 링크를 참고하세요.
