파일 설명

face_outline_2000.dwg : v0.1 기판 외곽선과 홀의 위치를 표시한 도면

face_layout_v2_2000.dwg : V0.2 기판 외곽선과 홀의 위치를 표시한 도면

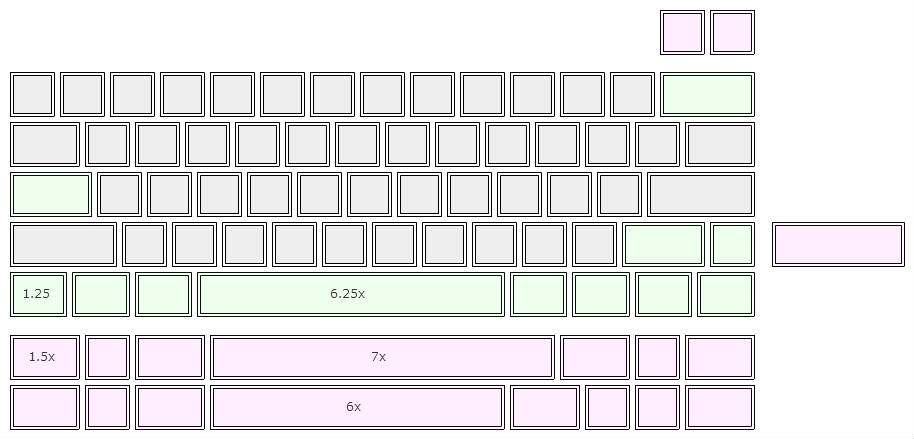

레이아웃


- 6x 스페이스 바는 V0.2부터 지원 됩니다.

소자 목록

12종 19개

ATMEGA32A-AU

USB-120

Chip Tantal A size 10uF 16V

MMBT2222A (SOT-23) * 3

ZENER DIODE, 350mW, 3.6V, SOT-23 (BZX84C3V6) * 2

CRYSTAL 12MHz (SMD 3X5 size)

2012 Chip Resistor, 330Ω(331) * 2

2012 Chip Resistor, 1.5kΩ(152) * 2

2012 Chip Resistor, 68Ω(680) * 2

2012 Chip Resistor, 10kΩ(103)

2012 size Chip Monolithic Ceramic Capacitor 18pF * 2

2012 size Chip Monolithic Ceramic Capacitor 0.1uF

LED 컬러별 저항 값 - PS/2 200mA 기준 (출처 : 코렐라스님 자료)

하얀색/보라색(최소전압 약 3V) : 820

빨간색/노란색(최소전압 약 1.8V) : 1.3K

파란색/초록색(최소전압 약 2.8V) : 900

- 저항 사이즈 : 2012

- 위 값은 보통의 사용하는 LED를 기준으로 작성되었습니다.

LED의 정확한 저항 값은 해당 데이터시트를 참고하여 계산해야 합니다.

스위치 입력에 필요한 다이오드는 1N4148(DIP or SMD) 입니다.

ps2avrU bootloader 사용

- 기본적으로 부트로더만 설치되어 있으므로, 이를 이용해 펌웨어를 업로드해야 합니다.

- 부트로더가 설치되었는지 확인하는 방법 : http://blog.winkeyless.kr/14

- 만약 MCU를 교체하여 부트로더가 설치되어 있지 않다면 설치해야 합니다.

- 부트로더 설치 방법 : http://blog.winkeyless.kr/15

- 부트로더를 이용한 펌웨어 업로드 방법 : http://blog.winkeyless.kr/18

기본 key matrix

https://docs.google.com/spreadsheet/ccc?key=0Ah1Lcjc-gPfndFM1emlhcExfU3JYRUY4SUNqR1ZIUmc&usp=sharing

기판 사양 - V0.2

- 레이아웃

윈키/윈키리스 콤보,

캡스락 3000/8000(마제식) 지원

R Shift 2.75/1.75 지원

back space 2 / 1 지원

마제식 스페이스 바 지원

6x 스페이스 바 지원

ISO 배열 지원

- Full LED 지원 : 5가지 LED 모드

- PCB : 1.6T (흰색)

- 포커 X 하우징과 호환 : 대부분의 커스텀 하우징에도 호환이 되지만 포커X와 USB 커넥터의 위치가 약 1mm정도 차이가 있기 때문에 호환되지 않는 하우징이 있을 수 있습니다.

- 하우징(보강판)리스를 위한 마운트홀 추가

- mac os 호환

기판 사양 - V0.1

- 레이아웃 : 윈키/윈키리스 콤보,

캡스락 3000/8000(마제식) 지원

R Shift 2.75/1.75 지원

back space 2 / 1 지원

- Full LED 지원 : 5가지 LED 모드

- PCB : 1.2T (녹색)

- 모든 소자 뒷면에 배치

- 포커 X 하우징과 호환

- 하우징(보강판)리스를 위한 마운트홀 추가

ps2avrU(펌웨어) 사양

- 인터페이스 : USB / PS/2 콤보 (자동 인식)

- 하드웨어 키매핑 지원 : 별도의 SW없이 즉시 키매핑 변경 가능

- Full LED 지원 : 5가지 LED 모드

- 하드웨어 매크로 지원

펌웨어에대한 더 많은 정보는 아래 링크를 참고하세요.

http://blog.winkeyless.kr/19

레이어

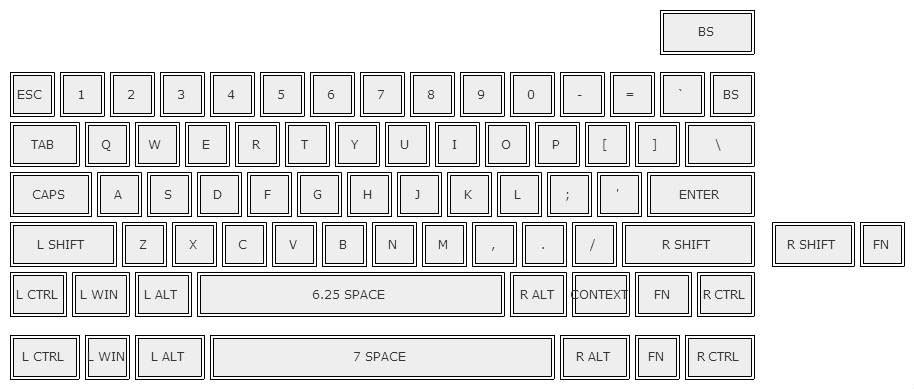

1. 기본 레이어

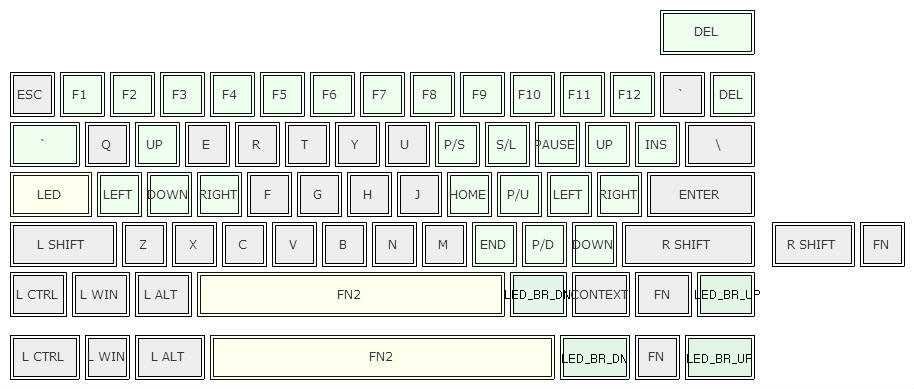

2. FN 레이어

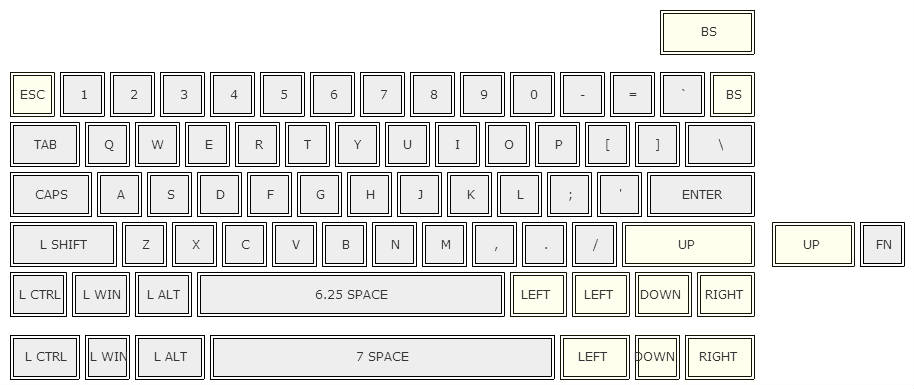

3. FN2 레이어 - FN + space를 눌러 전환하고 유지됩니다. on/off 변경에 따라서 Num Lock LED가 점멸됩니다.

다시 기본레이어로 돌아가려면 FN + space를 다시 누르거나 Esc + Backspace를 누르면됩니다.

(포커의 크루즈 커서 기능과 유사하게 이용할 수 있습니다.)
