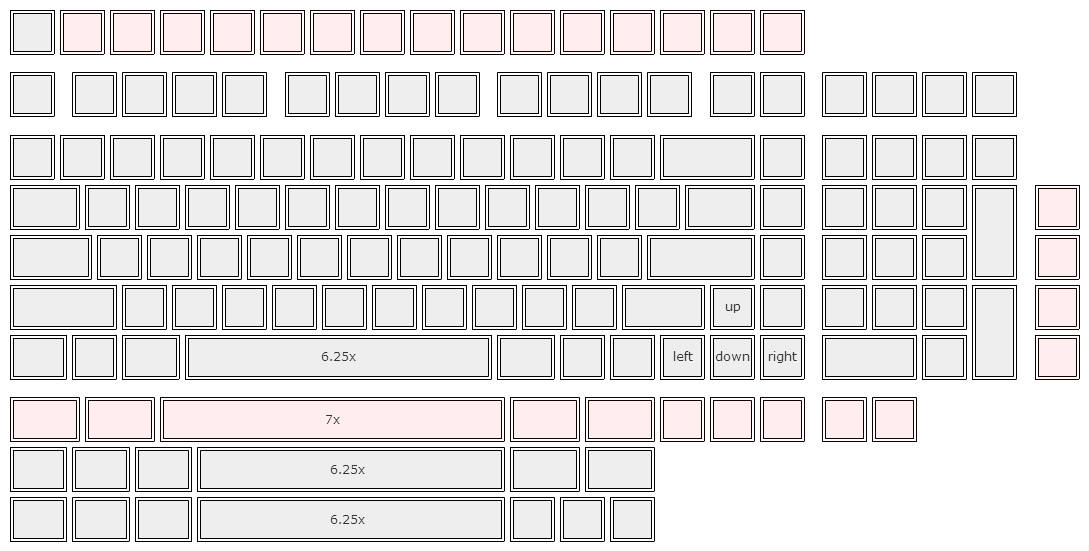

지원하는 배열은 다음과 같습니다.


기존의 윈키 배열인

1.25, 1, 1.25, 6.25, 1.25, 1, 1

에서

1.25, 1.25, 1.25, 6.25, 1, 1, 1

의 배열도 가능하도록 홀을 추가 했습니다.


ISO 배열도 지원되고, 마제식 캡스 락/스페이스 바도 호환됩니다.


텐키를 왼쪽으로 옮길 수 있도록 비교적 자르기 편하도록 설계했고, 텐키의 2칸짜리 키들은 1칸짜리 2개로 분리가 가능하도록 추가 했습니다. (분리된 키 중 하나에는 아직 아무런 키 값도 지정하지 않은 상태입니다.)

매트릭스 : https://docs.google.com/spreadsheet/ccc?key=0Ah1Lcjc-gPfndHMycE1uTnJWVHQyS01SMElkdksyRWc&usp=sharing


상단의 펑션열은 1/4키캡 간격을 줄 수도 있고, 모두 붙여서 쓸 수도 있도록 설계했습니다.

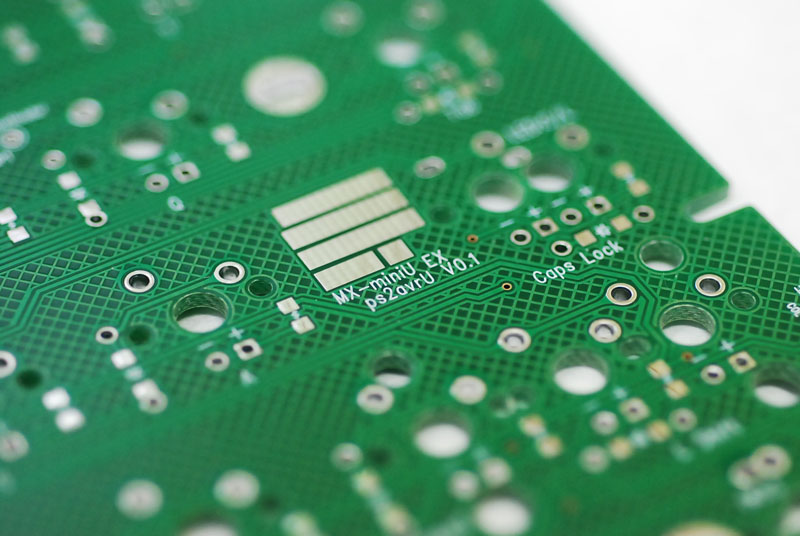

기판 사양

- 레이아웃

: 윈키/윈키리스 콤보,

: 캡스락 3000/8000(마제식) 지원

: 스페이스바 마제식 지원

: 2.75 우 쉬프트 지원(이 경우 방향키 '상'키를 다른 위치에 맵핑해서 쓰셔야하겠죠.)

: ISO 배열 (엔터/좌 쉬프트) 지원

- 간단히 텐키를 왼쪽으로 옮길 수 있는 와이어링 홀 추가

- Full LED 지원 : 5가지 LED 모드

- PCB : 1.6T (녹색)

- 모든 소자 뒷면에 배치

- 하우징(보강판)리스를 위한 마운트홀 지원


ps2avrU(펌웨어) 사양

- 인터페이스 : USB / PS/2 콤보 (자동 인식)

- 하드웨어 키매핑 지원 : 별도의 SW없이 즉시 키 매핑 변경 가능

- Full LED 지원 : 5가지 LED 모드

- 하드웨어 매크로 지원

- 부프 매퍼를 이용한 소프트웨어 키 매핑 지원


펌웨어에대한 더 많은 정보는 아래 링크를 참고하세요.

http://blog.winkeyless.kr/19




신청 내용

- MX-miniU EX 기판 및 소자

- 미조립이므로 직접 납땜을 하거나, 원하는 분에 한하여 납땜해 드립니다. (이 경우 비용이 추가되며, 1~2일 후 배송이 됩니다.)

- 부트로더가 설치되어 있어 납땜 후 간단히 펌웨어를 업로드 할 수 있습니다.



(추가 수량은 댓글이나 kbdlab 쪽지로 문의 주세요~)


* 아래 신청 양식이 보여지는 동안은 언제든 신청 가능합니다.


<신청 종료>
