1. 컨트롤러로 구분


- Aikon 기반


A.87, MX-mini, HHKB-MX

: Aikon을 컨트롤러로 사용하여 USB에만 연결할 수 있고, 간편한 키매핑이 장점.

: 클라이언트 어플리케이션이 특정 OS에서만 실행가능하다.

(관련 자료는 OTD에서 찾을 수 있다.)



- ps2avr 기반


A.87 ps2avr, MX-mini ps2avr, thumb

: ps2avr을 컨트롤러로 사용하여 PS/2에만 연결할 수 있고, Full LED 를 지원한다.

: 키매핑을 하려면 펌웨어 소스를 수정/컴파일 해야하는 어려움이 있다.

(ps2avr-ext 이용시 ps2avrU 컨트롤러 사용 가능)



- ps2avrU 기반


A.87U, MX-miniU, faceU, thumbU, A.87U EX

: ps2avrU를 컨트롤러로 사용하여 USB 및 PS/2 모두 연결 가능하며, 하드웨어 키매핑으로 OS 구분없이 키매핑이 가능하다.

: 하드웨어 매크로 기능으로 OS 구분없이 원하는 키에 매크로(연속된 키입력)을 저장할 수 있다.

: 부트 매퍼를 이용하여 S/W적으로 키 매핑이 가능하다.

: Full LED 및 슬립 모드(USB) 지원



- ps2avrGB 기반

B.87, B.87 EX, B.mini, B.face, B.thumb, 22mini-B

: ps2avrU의 기본 기능에 RGB LED 컨트롤을 더한 펌웨어



2. 레이아웃으로 구분


* 빨간 박스로 표시한 부분이 기본 레이아웃

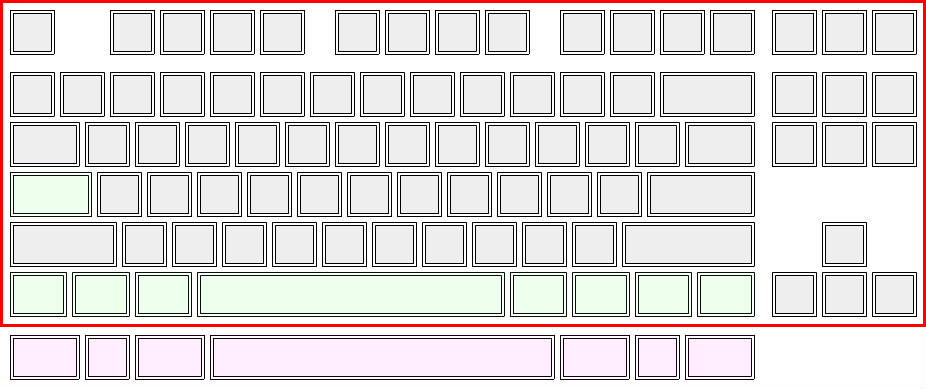

- tenkeyless


A.87, A.87 ps2avr, A.87U, B.87

: 문자열, 편집키, 숫자키(텐키)의 구분을 가진 풀배열 키보드에서 숫자키 부분을 제외한 문자열+편집키 만을 이용한 레이아웃

: 면적대비 키의 수가 적은 숫자키를 제외하고 효율적으로 사이즈를 축소

: 풀 배열과의 차이가 가장 적어 적응이 가장 쉬운 레이아웃


Caps Lock 3000/8000 콤보 : A.87U

하단 열 윈키/윈키리스 콤보 : A.87 ps2avr, A.87U

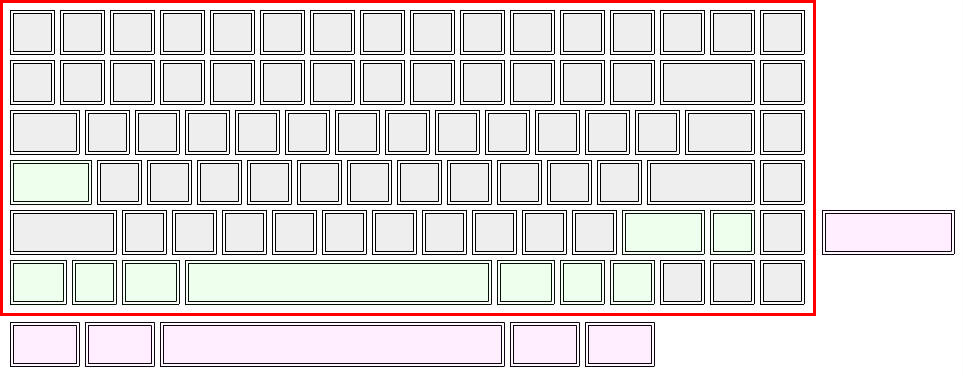

- mini


MX-mini, MX-mini ps2avr, MX-miniU, B.mini

: 텐키리스 배열의 여백을 모두 없애 가로로 약 2키캡 이상의 크기를 더 줄인 레이아웃

: 크기가 작아진 것에 반해 키의 수는 텐키리스와 1~2개뿐이 차이가 나지 않아 굉장히 효율적인 레이아웃


Caps Lock 3000/8000 콤보 : MX-mini ps2avr, MX-miniU

하단 열 윈키/윈키리스 콤보 : MX-mini ps2avr, MX-miniU

R Shift 2.75/1.75 콤보 : MX-mini ps2avr, MX-miniU


* MX-mini (USB) 기판은 윈키 하단열이 아래의 그림처럼 현재(MX-mini ps2avr, MX-miniU)와 다르다. (2.새로운 배열이 현재 배열)



* B.mini 는 윈키 하단열이 MX-miniU와는 다르다.

B.mini - 1.25, 1.25, 1.25, 6.25, 1, 1, 1, 1, 1, 1

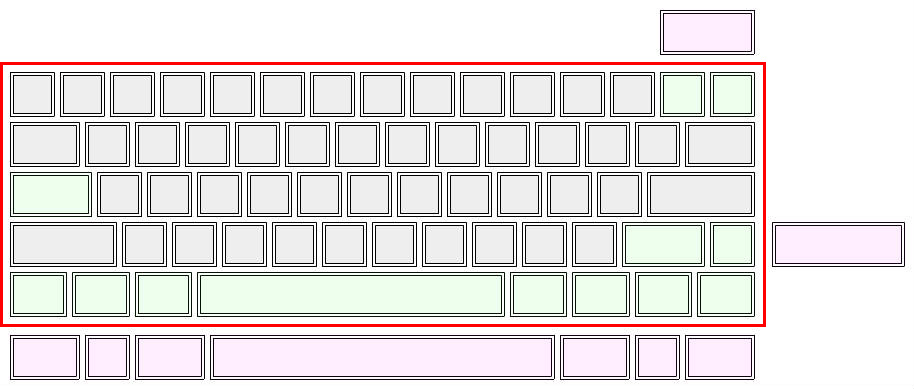

- micro


HHKB-MX, thumb, thumbU, faceU, B.face, B.thumb

: PFU사의 해피해킹과 유사한 레이아웃으로 문자열 부분만 남겨놓은 레이아웃

: 매우 작은 사이즈로 휴대가 용이한 반면, 풀 배열과 비교했을 때 40여개의 키가 제외되므로 적응도 쉽지 않은 레이아웃

: 보통 1개 이상의 FN키가 존재해 듀얼 레이어 이상을 대부분 지원한다.

Caps Lock 3000/8000 콤보 : thumb, FaceU, thumbU

하단 열 윈키/윈키리스 콤보 : thumb, FaceU, thumbU

R Shift 2.75/1.75 콤보 : thumb, FaceU, thumbU

ISO 배열 지원 : thumbU

HHKB 하단열 지원 : HHKB-MX, thumbU


* HHKB-MX는 하단열이 다르다.

1.5X / 1X / 1.5X / 6X / 1.5X / 1X / 1X / 1.5X




- ISO 배열 지원 : thumbU 기판 이 후부터는 ISO 배열의 ㄱ자 엔터와 짧은 좌 쉬프트를 지원한다.



- 기타

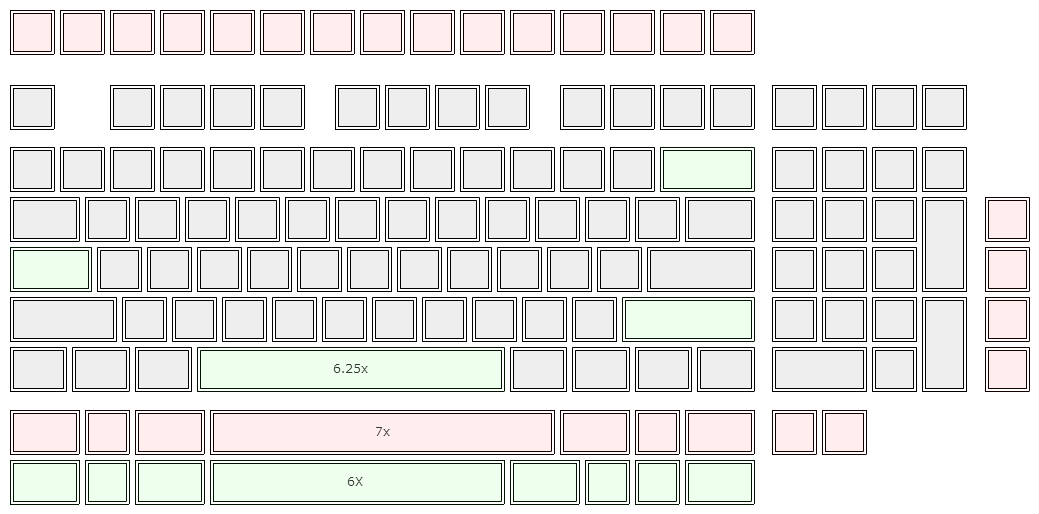

* XTen

풀 배열 기판에서 중간 편집키 부분을 제거한 형태

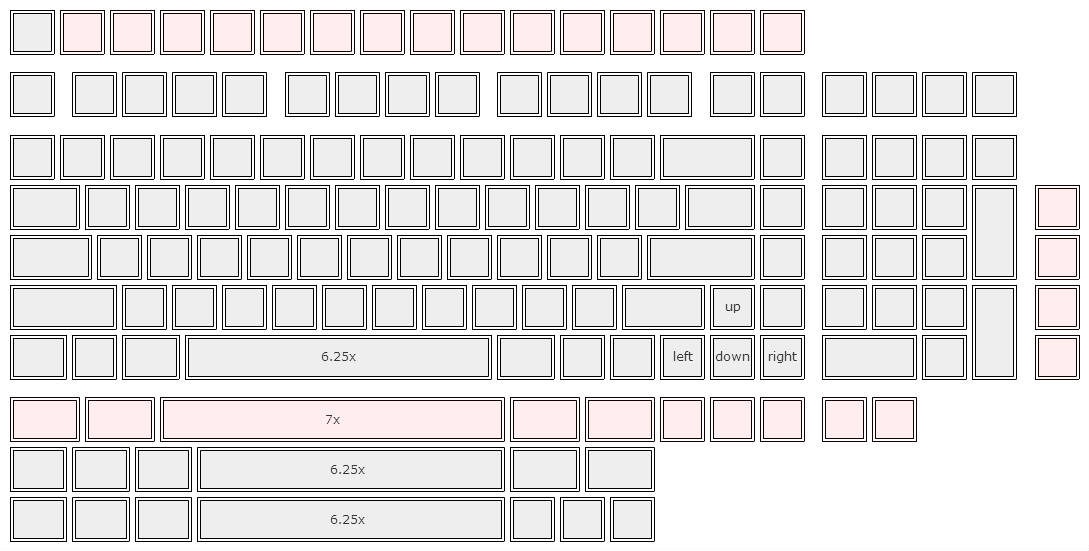

* MX-miniU EX


MX-miniU에 텐키를 추가한 형태

펑션 열과 숫자열의 간격도 추가되었다.






3. 주요 소자의 위치로 구분


- top


A.87, A.87 ps2avr, MX-mini, HHKB-MX

: MCU를 비롯한 컨트롤러를 구성하는 소자가 윗면(top)에 놓여진다.

: 보강판 이용시 스위치를 체결 후 납땜을 다시 하는 등의 작업을 하려면 스위치를 디솔더링 해야 하는 불편함이있다.



- bottom


A.87U, MX-mini ps2avr, MX-miniU, thumb, thumbU, faceU, A.87U EX

: 소자들이 바닥면(bottom)에 놓여진다.

: 보강판을 이용하더라도 소자는 뒷면에서 접근 가능하므로 소자 관련 문제 대응이 수월하다.

: A.87U, MX-mini ps2avr, MX-miniU, A.87U EX 의 경우 USB 커넥터는 DIP타입 소자로서 윗면에 체결하고 바닥면에서 남땜을 한다.

: thumb, thumbU는 micro USB 커넥터이며 바닥면에 놓여지고 바닥면에서 납땜을 한다.

: faceU는 DIP타입 USB 커넥터를 바닥면에 놓고 윗면에서 납땜한다.


(이후 제작되는 기판은 소자의 위치가 모두 바닥면일 것이다.)




4. 제작 시간으로 구분


시간 순으로 나열


- A.87


- HHKB-MX, MX-mini


- A.87 ps2avr


- MX-mini ps2avr


- thumb


- A.87U


- MX-miniU


- FaceU


- thumbU


- A.87U EX


- MX-mini EX


- XTen


- B.87 EX, B.87


- B.face, B.thumb, B.mini 예상...



5. 윈키/윈키리스로 구분


- 윈키 전용


A.87, MX-mini, HHKB-MX



- 윈키리스 전용


A.87, MX-mini



- 윈키/윈키리스 콤보


A.87 ps2avr, MX-mini ps2avr, thumb, A.87U, MX-miniU, thumbU, faceU, A.87U EX, XTen, MX-miniU EX

B 시리즈 전체



** A.87, MX-mini 는 윈키용 기판과 윈키리스용 기판이 각각 존재함




6. 컬러로 구분


PCB의 컬러


- A.87 : 제작자마다 다름


- HHKB-MX : 공제 = 무광 블랙, 나머지는 제작자마다 다름


- MX-mini : 공제 = 무광 블랙, 나머지는 제작자마다 다름


- A.87 ps2avr : 흰색


- MX-mini ps2avr : 흰색


- thumb : 녹색


- A.87U : 빨강, 흰색, 노란색


- MX-miniU : 빨강


- FaceU : 녹색


- thumbU : 녹색


- A.87U EX : 녹색, 흰색


- XTen : 녹색


- MX-miniU EX : 녹색


- B 시리즈 공통 : 흰색, 녹색




(작성 중....)
