- 기판은 미조립 상태로 배송됩니다. 본 포스트의 사진은 참고를 위해 조립(납땜) 후 촬영한 것입니다.

- MCU에는 부트로더만 설치되어 있으므로 납땜을 완료 한 후 반드시 펌웨어를 업로드 해줘야 합니다.

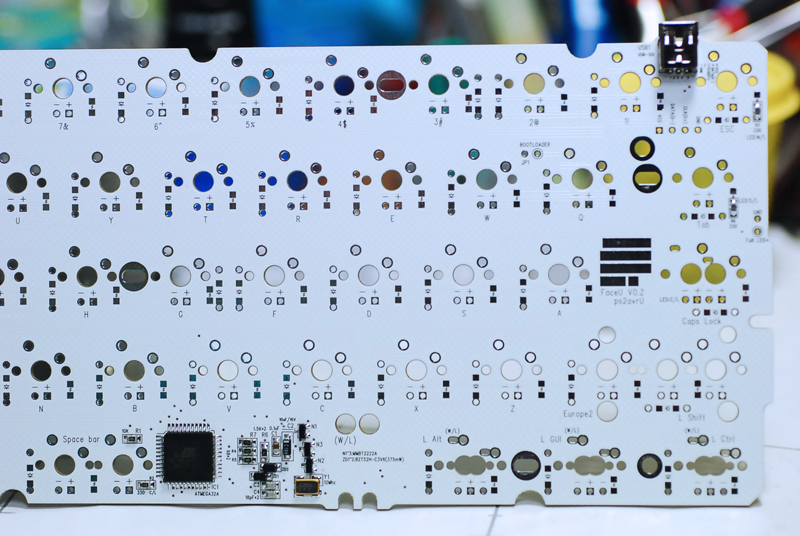

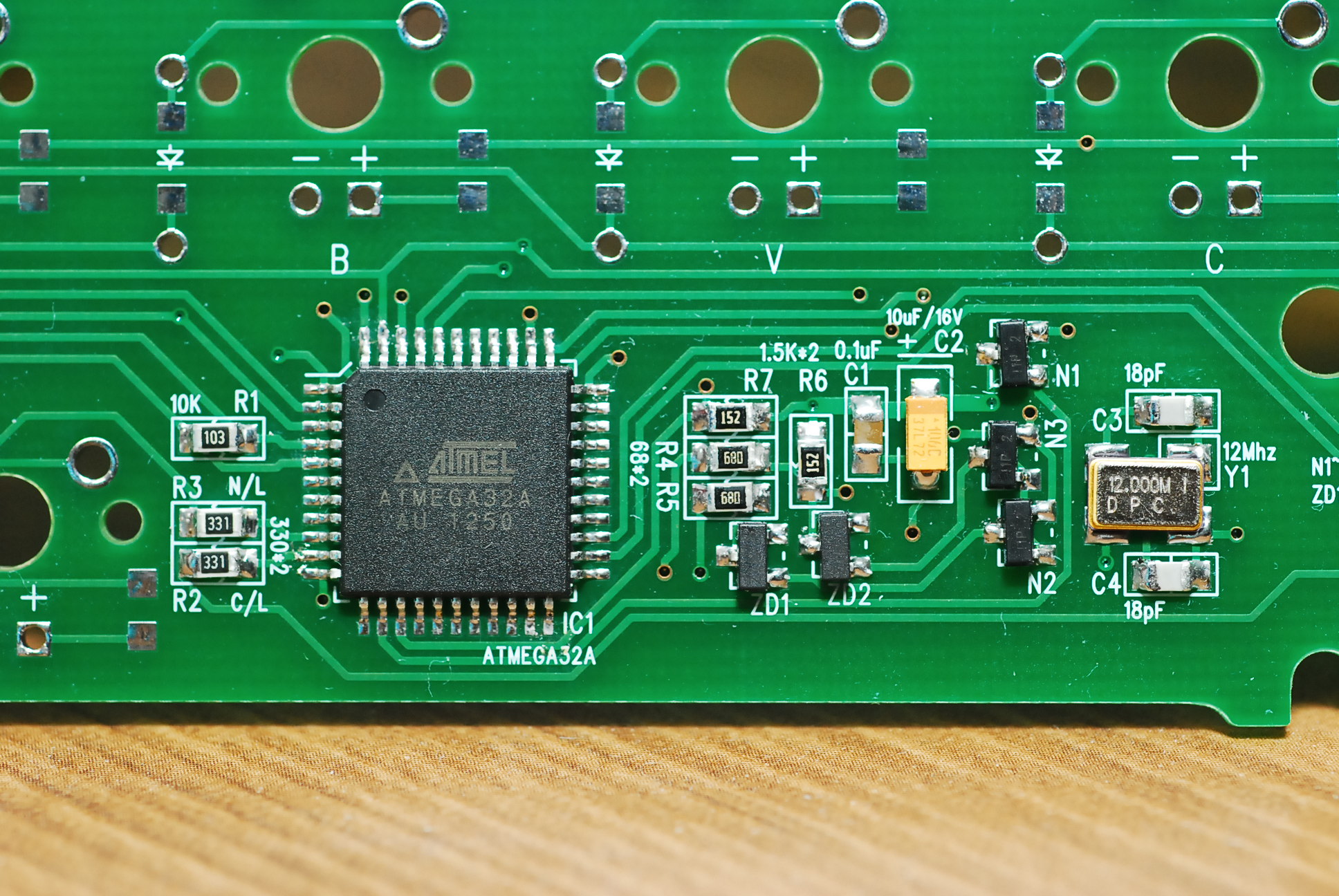

이 큰 사진으로 설명하고 나머지 사진들은 참고용으로 남기겠습니다.

(사진을 클릭하면 커집니다.)

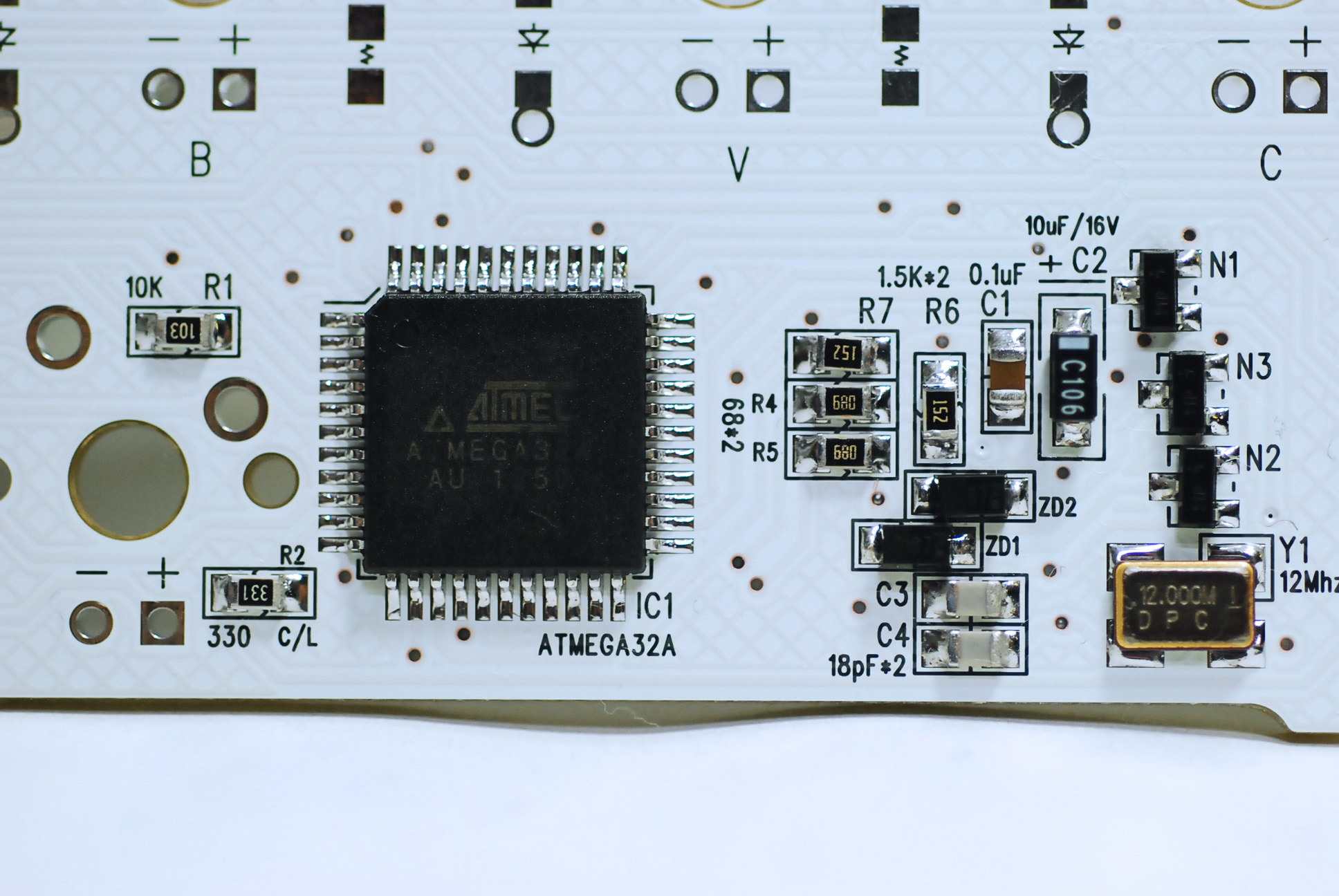

- 저항(R)들은 사진과 같은 위치에 납땜 해주면 됩니다. 방향성은 없습니다.

- 캐패시터(C)중 탄탈 캐패시터(C2)는 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. 나머지들(C1,3~4)은 색을 구분(C1이 더 진한 컬러)하여 사진과 같은 위치에 납땜 해줍니다. (C2는 소자 컬러가 노란색인 것도 있습니다. 아래 V0.1 사진 참조)

- 크리스탈(Y1)은 사진과 같이 숫자(12.000)가 보이도록 납땜 해주면됩니다. 접점 4곳 중 1곳에 표시가 되어 있지만, 사실 돌아가도 문제는 없습니다.

(사진과는 다른 검은색 컬러의 크리스탈이 포함되어 있을 수 있습니다.)

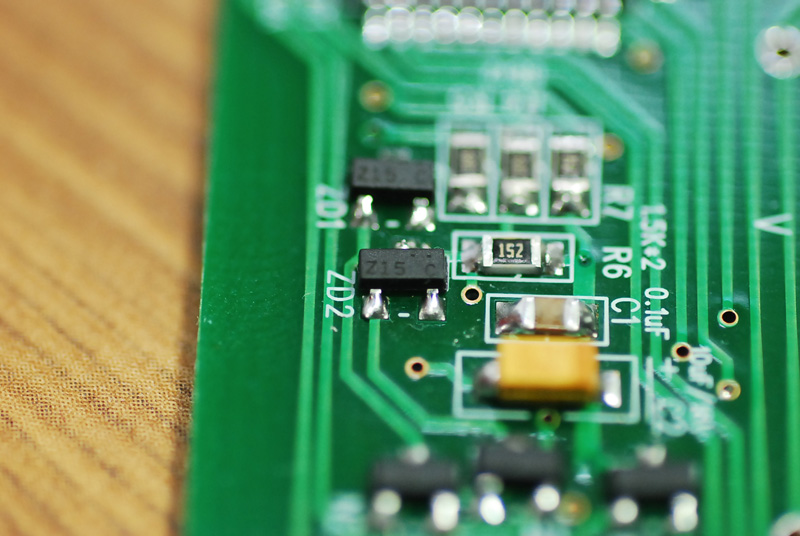

- 제너다이오드(ZD1~2)는 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. (위 사진으로 확인이 어렵다면 아래의 사진을 참조하세요.)

- 트랜지스터 (N1~3)는 사진과 같은 방향으로 납땜 해줍니다.

- MCU(IC1)도 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜을 해야합니다.






- 제너다이오드(ZD1~2)의 소자 방향을 참고하세요.

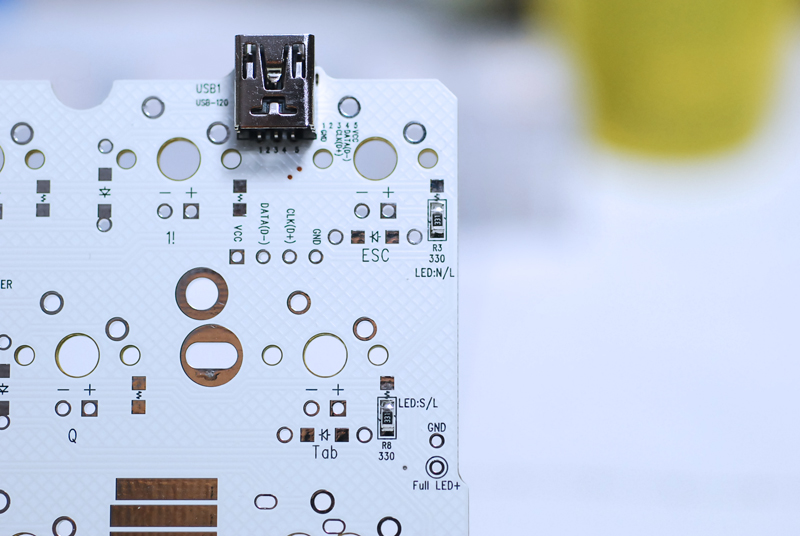

- Num lock LED과 Scroll lock LED는 선택에 따라 full LED로 사용할 수 있습니다.

- 위 사진과 같이 동박 새로 3개중 저항을 박스 안의 두 접점에 납땜 해주면 각 상태에 따른 인디케이터로 사용되며,  위쪽 2 접점에 납땜 해주면 full LED와 연동되어 표시됩니다.

- 단, Scroll lock LED를 별도(사진과 같이) 표시하려면 펌웨어 중 "keymain_NKRO_SL_apart.hex" 파일을 이용해야 합니다.

- 펌웨어의 각 파일에 대한 설명 참조 : http://blog.winkeyless.kr/17




USB 커넥터의 납땜 방향을 참고하세요.



* 키보드 사용법 (ps2avrU) : http://blog.winkeyless.kr/19

* 기판 관련 자료실 : http://blog.winkeyless.kr/66



* 납땜을 완료 했다면 부트로더를 이용해 펌웨어를 업로드해야 키보드로 작동합니다.

- http://blog.winkeyless.kr/18

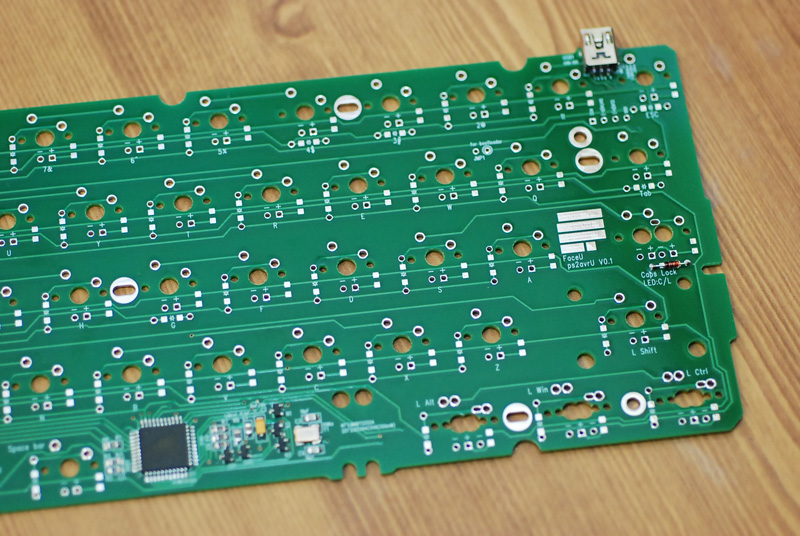

----------------------------------- 이하 V0.1 ------------------------------------------------------------------------------------------


이 큰 사진으로 설명하고 나머지 사진들은 참고용으로 남기겠습니다.

(사진을 클릭하면 커집니다.)




- 저항(R)들은 사진과 같은 위치에 납땜 해주면 됩니다. 방향성은 없습니다.

- 캐패시터(C)중 탄탈 캐패시터(C2)는 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜 해 줍니다. 나머지들(C1, C3, C4)은  사진과 같은 위치에 납땜 해줍니다.(그림 상 C2는 노란색이지만 검정색일 수도 있습니다.)

- 크리스탈(Y1)은 사진과 같이 숫자(12.000)가 보이도록 납땜 해주면됩니다. 접점 4곳 중 1곳에 표시가 되어 있지만, 사실 돌아가도 문제는 없습니다.

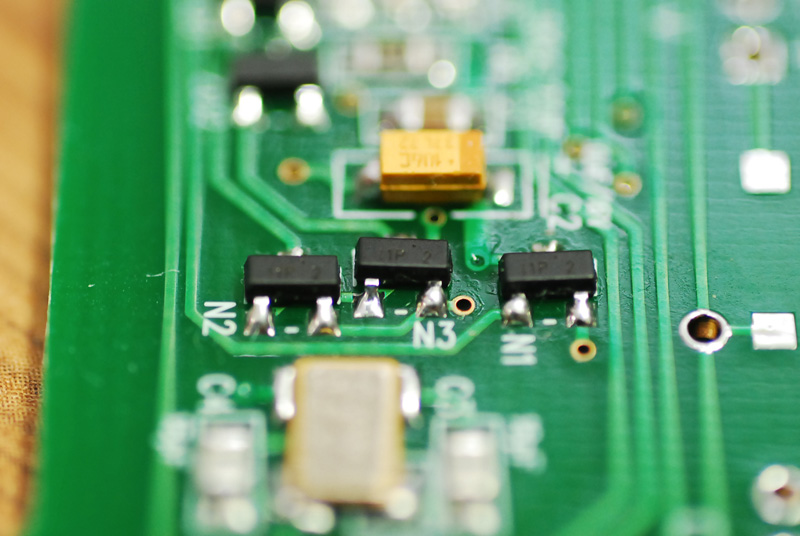

- 제너다이오드(ZD1~2)와 트랜지스터 (N1~3)는 사진과 같은 방향으로 납땜 해줍니다. 모양이 똑같습니다만, 소자수가 각각 2개와 3개로 다르므로 섞이지 않도록 잘 구분해서 납땜 해줍니다. (아래 사진들과 비교해서 보시면 프린트된 글자가 다릅니다.)

- MCU(IC1)도 방향성이 있으므로 반드시 사진과 같은 방향으로 납땜을 해야합니다.

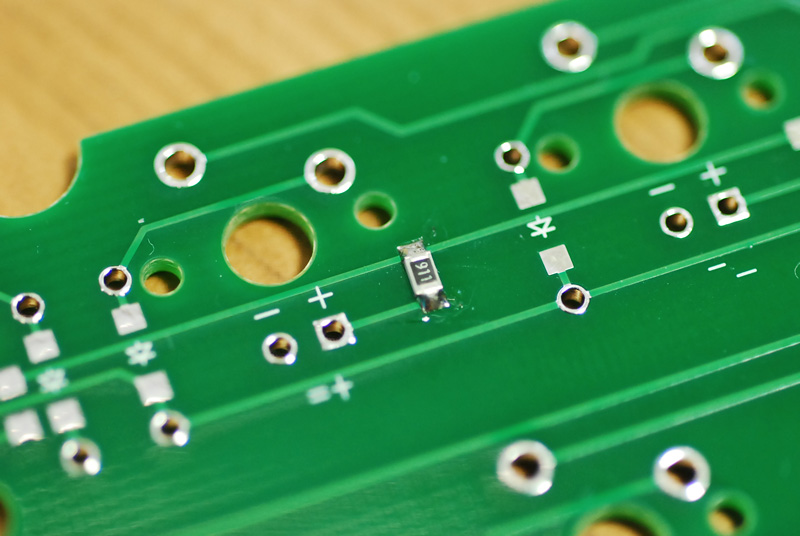

- 뒷면의  Full LED를 위한 칩저항(2012size)는 아래 사진과 같이 땜을 합니다. 칩저항의 LED 컬러별 저항값은 자료실의 내용을 참고하세요.

- http://blog.winkeyless.kr/66

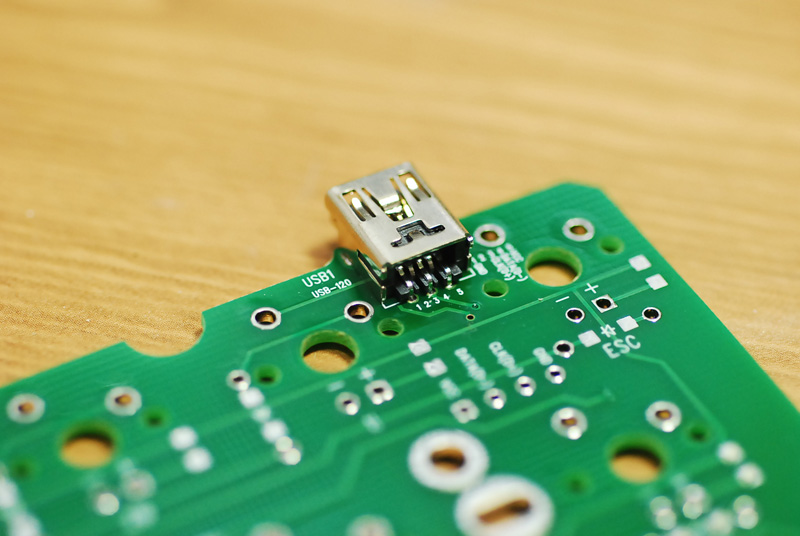

- USB 커넥터의 위치는 기판의 뒷면입니다. (DIP 타입 소자이기 때문에 위치는 뒷면 납땜은 앞면에서 해줍니다.)













* 키보드 사용법 (ps2avrU) : http://blog.winkeyless.kr/19

* 기판 관련 자료실 : http://blog.winkeyless.kr/66



* 납땜을 완료 했다면 부트로더를 이용해 펌웨어를 업로드해야 키보드로 작동합니다.

- http://blog.winkeyless.kr/18
