* 파일 설명
thumbU_acryl_3T2T_open_2000.dwg : 2014.05.11 등록
새로운 스타일의 아크릴 하우징입니다. 보강판이 2/3T로 나뉘어져 있으며, ANSI/ISO/All Layout으로 보강판을 선택할 수 있도록 그려뒀습니다. 하우징 제작시에는 3가지 중 하나만 선택해서 제작하시면됩니다. 볼트 체결을 위한 2파이 탭핑이 필요합니다. M2*10mm 볼트 14개가 필요합니다.
* 레이아웃
* 소자 목록
12종 19개
ATMEGA32A-AU
micro USB (MOLEX 47589-0001)
Chip Tantal A size 10uF 16V
MMBT2222A (SOT-23) * 3
ZENER DIODE, 350mW, 3.6V, SOT-23 (BZX84C3V6) * 2
CRYSTAL 12MHz (SMD 3X5 size)
2012 Chip Resistor, 330Ω(331) * 2
2012 Chip Resistor, 1.5kΩ(152) * 2
2012 Chip Resistor, 68Ω(680) * 2
2012 Chip Resistor, 10kΩ(103)
2012 size Chip Monolithic Ceramic Capacitor 18pF * 2
2012 size Chip Monolithic Ceramic Capacitor 0.1uF
* LED 컬러별 저항 값 - PS/2 200mA 기준 (출처 : 코렐라스님 자료)
하얀색/보라색(최소전압 약 3V) : 820
빨간색/노란색(최소전압 약 1.8V) : 1.3K
파란색/초록색(최소전압 약 2.8V) : 900
- 저항 사이즈 : 2012
- 위 값은 보통의 사용하는 LED를 기준으로 작성되었습니다.
LED의 정확한 저항 값은 해당 데이터시트를 참고하여 계산해야 합니다.
* 스위치 입력에 필요한 다이오드는 1N4148(DIP or SMD) 입니다.
* ps2avrU bootloader 사용
- 기본적으로 부트로더만 설치되어 있으므로, 이를 이용해 펌웨어를 업로드해야 합니다.
- 부트로더가 설치되었는지 확인하는 방법 : http://blog.winkeyless.kr/14
- 만약 MCU를 교체하여 부트로더가 설치되어 있지 않다면 설치해야 합니다.
- 부트로더 설치 방법 : http://blog.winkeyless.kr/15
- 부트로더를 이용한 펌웨어 업로드 방법 : http://blog.winkeyless.kr/18
* 기본 key matrix
https://docs.google.com/spreadsheet/ccc?key=0Ah1Lcjc-gPfndFM1emlhcExfU3JYRUY4SUNqR1ZIUmc&usp=sharing
*기판 사양

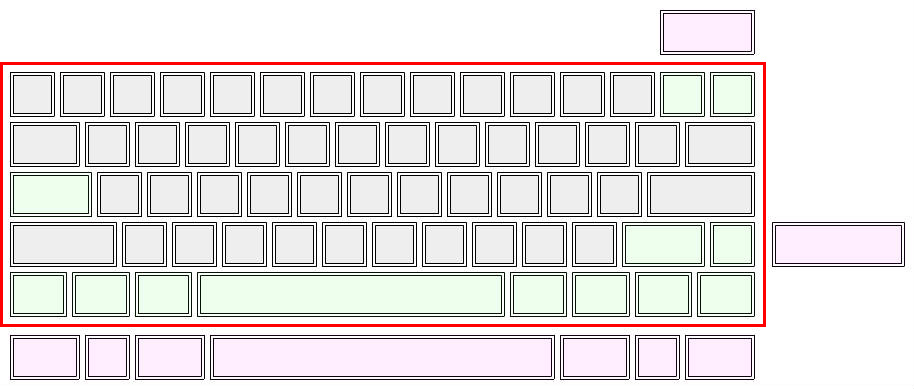

- 레이아웃 : 윈키/윈키리스/HHKB-MX 콤보,
캡스락 3000/8000(마제식) 지원
R Shift 2.75/1.75 지원
back space 2 / 1 지원
ISO Enter/L shift 지원
- Full LED 지원 : 5가지 LED 모드
- PCB : 1.0T (녹색)
- 모든 소자 뒷면에 배치
- 하우징(보강판)리스를 위한 마운트 홀 추가
** thumb V0.1에 이용되던 마운트 홀은 이번 버젼까지만 이용되고 차기버젼부터는 제거될 예정입니다. (layout 도면 참고)
*ps2avrU(펌웨어) 사양
- 인터페이스 : USB / PS/2 콤보 (자동 인식)
- 하드웨어 키매핑 지원 : 별도의 SW없이 즉시 키매핑 변경 가능
- Full LED 지원 : 5가지 LED 모드
- 하드웨어 매크로 지원
펌웨어에대한 더 많은 정보는 아래 링크를 참고하세요.
http://blog.winkeyless.kr/19
* 레이어

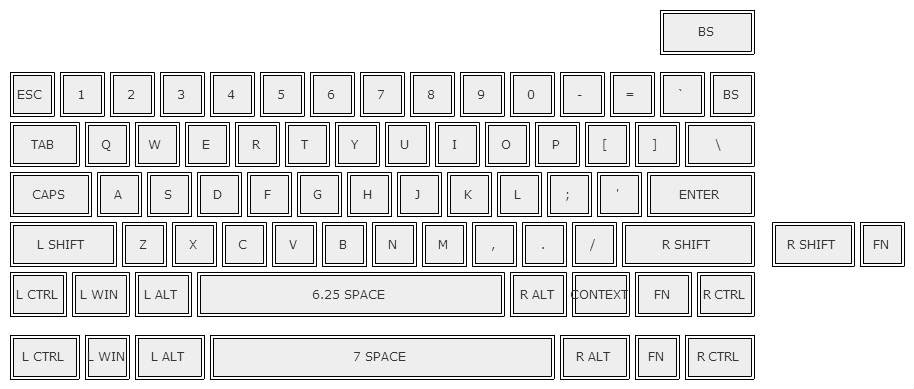

1. 기본 레이어

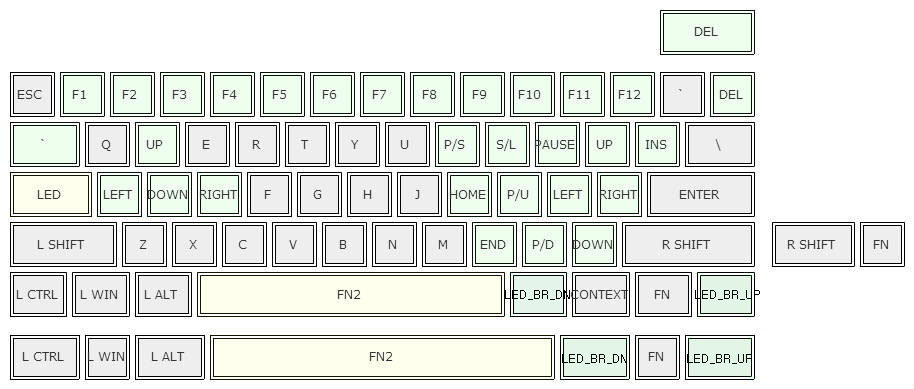

2. FN 레이어

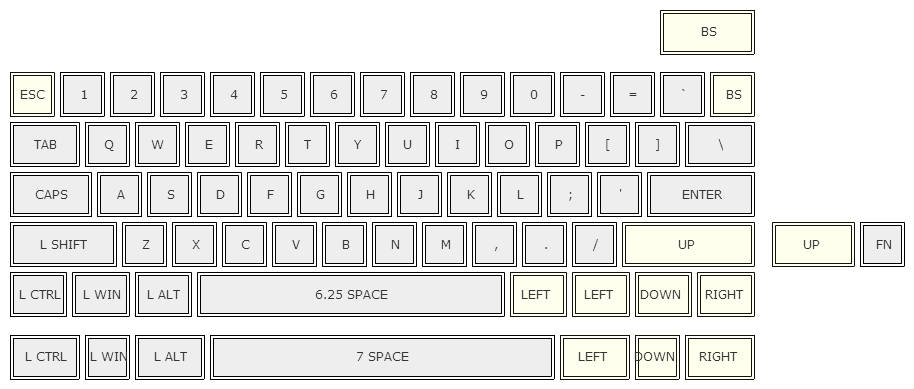

3. FN2 레이어 - FN + space를 눌러 전환하고 유지됩니다.
다시 기본레이어로 돌아가려면 FN + space를 다시 누르거나 Esc + Backspace를 누르면됩니다.
(포커의 크루즈 커서 기능과 유사하게 이용할 수 있습니다.)
'자료실 > 기판' 카테고리의 다른 글
U.CON layout dwg (0) | 2014.02.04 |
---|---|
A.87U EX layout.dwg (19) | 2013.11.01 |
ThumbU 기판 관련 자료 (33) | 2013.10.25 |
FaceU 기판 관련 자료 (0) | 2013.10.16 |
MX-miniU 기판 관련 자료 (2) | 2013.10.12 |
A.87U 기판 관련 자료 (27) | 2013.09.10 |
초보자 address modify / delete reply
조립시 보강판에서 하판으로 10개의 볼트를 조이고
하판에서 중간으로 9개를 조이며
전체탭가공을 해서 완성하는건가요?
Reply:
괴수가면 address modify / delete reply
네, 기본은 그렇습니다만, 아크릴 같이 잘 휘는 재질의 경우 외곽 부분도 보강판에서 하판으로 조여주는 것이 좋습니다. 하판과 중판을 연결하는 홀부분의 위치를 약간 안쪽으로 조정해서 그부분을 보강판에서 하판을 연결하는 곳으로 이용하는 것이 나을 겁니다. 이런 도면도 하나 추가해보겠습니다.
초보 address modify / delete reply
키매핑 관련해서 질문이 있습니다.
FN레이어로 된 영역은 FN + 로 동작하는것인데 하드웨어 키매핑은 설정된 영역만 가능한것인가요?
아니면 나머지 키(Q,E,R,T,Y 등) 도 가능한데 기본 설정이 저리 되어있다는 뜻인가요?
FN레이어2도 동일하게 궁금한 참에 남겨봅니다.
좋은 하루 되세요 : )
Reply:
괴수가면 address modify / delete reply
키매핑은 모든 키에 가능합니다. 컬러로 표시된 것은 기본 레이어와 다른 부분을 표시해둔 것일 뿐입니다. 어느 레이어든지 모든 키에 매핑이 가능합니다 ^^
초보자 address modify / delete reply
thumb 를 조립하려고 준비중인데요 새로 올려주신 도면을 보니까 상판은 나사 체결구명이 아주조금크고 중판과 하판이 똑같이 작아서 태핑을 해서 위에서 아래로 쭉 관통해서 마무리하는거 같던데 8MM 직선으로 태핑하기가 어려울것 같아서요 수고 스러우시겠지만 위와 아래에서 중판쪽으로 조립할수 있게 (태핑을 중판만 위,아래 에서 해서 상판과 하판은 카운터싱크만 해서 조립할수 있게 수정해주실수 있으신가요?
Reply:
괴수가면 address modify / delete reply
원래 의도는 중판은 그냥 볼트를 통과시켜서 하판에만 태핑을 하는 것이었는데, 중판 구멍 크기를 너무 작게 그려놨었네요. 일단 이 부분은 수정해서 업로드했습니다. 그리고, 본문 아래에 요청하신 것처럼 수정한 도면을 첨부해뒀으니 확인해보세요. 해당 도면은 확인 하신 후에 삭제하도록 하겠습니다 ^^
초보자 address modify / delete reply
원래 의도하셨던 방식이 더 좋은거 같네요 그걸로 만들어 봐야겠습니다. 수정도면 감사드립니다.
그리고 볼트를 접시머리볼트를 쓰면 카운터 싱크를 해야 하는데 둥근머리렌치볼트로도 제작가능한가요?
간섭이 있을까요?
Reply:
괴수가면 address modify / delete reply
2파이짜리는 둥근머리나 일반볼트도 간섭이 없을 겁니다. 정확한 건 볼트 크기나 키캡 모양에 따라 다를 수도 있습니다 ㅎ
Reply:
괴수가면 address modify / delete reply
다시 확인해보니, 상단의 홀들은 모두 간섭이 있습니다 ㅜㅜ
도면 자체를 수정해야 할 것 같습니다. 수정하기 전까지 도면은 삭제 하겠습니다. 잠시만 기다려 주세요~
Reply:
괴수가면 address modify / delete reply
수정한 도면을 다시 등록했습니다. 하우징 높이는 1mm 늘려서 간섭을 피하도록 수정했습니다. 데이터 시트를 확인해보니 2파이 볼트는 일반/둥근 머리 볼트 모두 머리 부분이 4파이 이내이므로 간섭은 없을 걸로 보입니다. 하지만, 규격이 다른 볼트라면 그렇지 않을 수도 있습니다. 확실한 것은 볼트 머리가 4파이 이내라면 간섭이 없도록 수정했다는 것입니다. 그럼~^^
초보자 address modify / delete reply
수정 감사합니다. 잘만들어 보겠습니다
Reply:
괴수가면 address modify / delete reply
네 멋지게 만드시길 바랍니다 ㅎ
땀샘 address modify / delete reply
BS 버튼은 무엇이고 FN1의 키를 다르게 매핑 할 수 있나요?
Reply:
괴수가면 address modify / delete reply
Back Space 입니다. 그리고, 어떤 키든 어느 위치에라도 매핑 할 수 있습니다 ^^
촙오 address modify / delete reply
ThumbU 같은 경우에 하우징은 어떻게 해야하나요?
A.87 처럼 공개된건 없는거 같고, 아크릴 하우징으로 하려는데
직접 도안을 짜야하는 걸까요?
어디서 언뜻 포커 하우징에도 맞는다는 소리는 들었는데 이 점에 대해서 질문 드리고싶네요.
Reply:
괴수가면 address modify / delete reply
위 포스트에 첨부된 파일중 하우징 도면되 있습니다. 참고하세요 ^^
thumbU_iso_outside_2000_131217_2.dwg 이 도면을 보시면 되겠습니다.
Reply: 촙오 address modify / delete reply
저 도면만으로 하우징이 가능한거였군요
전 또 겹쳐있길래 안 되는 줄 알았습니다 ㅠㅠ
초보자 address modify / delete reply
안녕하세요 저번에 친절하게 작업해주신 도면으로 키보드 제작을 해보려고 했는데 하x 아크릴에 견적문의를 했더니
도면이 켭쳐있고 뭐가 뭔지 모르겠다고 하더라구요 ㅡㅡ; 그래서 염치 불구 하고 다시 요청 드립니다.
지금 도면들이 다 켭쳐 있는데요 그것들을 아래쪽으로 옮겨 주시고 기판 레이아웃은 빼주세요 키보드에 관심있는사람들은 이게 기판이구나 뭐구나 하는데 업체는 그런걸 모르는거 같더라구요
아크릴 제조사에서 바로 알수있게 만들어 주세요 이달안에는 꼭 만들어 보고 싶습니다. ^^
Reply:
괴수가면 address modify / delete reply
안녕하세요. 아크릴용 도면을 하나 추가했습니다. 확인해보세요 ~
초보자 address modify / delete reply
밑에 받침까지 해주셨네요 ^^ 감사합니다. 근데 기판이 나온지 꾀 된것 같은데 아직 동호회에 제작 인증샷 올리시는 분이 없네요
address modify / delete reply
비밀댓글입니다
Reply:
괴수가면 address modify / delete reply
아 그건 커넥터 부분에 구멍이 생기는 곳이 있는데요 그걸 막는 용도로 씁니다 ㅎ 도면을 조금 수정해서 8T를 4T 2개로 뽑으면 필요 없을 수도 있겠네요. 시간 나면 수정해둬야겠습니다 ㅎㅎ
address modify / delete reply
비밀댓글입니다
Reply:
괴수가면 address modify / delete reply
네 M2 볼트가 맞습니다.
초보자 address modify / delete reply
안녕하세요 .이제서야 겨우 만들었는데요 제작후 약간의 문제가 있어서 다음에 조립할 분들을 위해 약간의 수정을 해주시면 좋을것 간은 생각이 들어서 글을 남김니다. 1.5t 8t 2t 에서 5t 5t 2t 로 바뀌면서 보강판에 스테빌 이 필요한 부분에 철사가 지나가는 자리가 통으로 뚤어 지다 보니 스위치를 잡아주는게 없어져서 한쪽으로 치우져 지게 되어 스테빌과 스위치의 각도가 미묘하게 달라져서 뻑뻑해지는 증상이 생기더군요 예전처럼 1.5t 8t 2t 나 아니면 보강판은 2t 3t 로 나눠서 하면 어떨지요 ? 계속 일만 만들어드리는거 같네요 ^^;
Reply:
괴수가면 address modify / delete reply
안녕하세요.
스테빌 부분은 하나의 보강판으로 여러가지 배열을 지원하려다 보니 그런 점이 부실한 것은 사실입니다. 인두기로 스위치의 납을 녹이면서 조금씩 자리를 잡아줘야 할 겁니다.
그런 부분을 조금은 보완한 도면을 다시 등록했습니다. 하지만, 모든 경우의 수에 대한 도면은 준비하기에 어려우므로 여전히 위와 같은 문제가 남아 있는 부분이 있습니다. 정확히 원하는 배열이 있다면 도면을 조금만 수정해서 사용하시면 될 겁니다 ^^
초보자 address modify / delete reply
안녕하세요 덕분에 키보드가 거의 완성이 되가네요.
현제 오른쪽 쉬프트키는 짧은거로하고 펑션키를 추가 했는데요 왼쪽도 쉬프트와 평션으로 할수있나요?
스위치는 2개 넣을수 있게 되있는데 키표시는 쉬프트키만 적어져 있어서 될지 안될지 궁금해서요
Reply:
괴수가면 address modify / delete reply
네 스위치를 2개 사용할 경우 z키와 L shift 사이의 키는 Europe2라는 키로 작동합니다. ISO 배열에서만 사용되는 키로 국가 설정마다 다른 문자가 입력됩니다. 원하시는 키로 맵핑해서 쓰시면 됩니다 ^^
안녕하세요 이제led작업을 하려고하는데요 섬특성상 87키나 108키 보다 led양이 적으니 더밝게할수있을거같은데요 오래전에 전류량도 500ma로올려주신것같구요 500ma중에 led로 어느정도까지 사용할수있을까요 순수키보드동작에쓰이는 전류량을 알고싶습니다.
Reply:
괴수가면 address modify / delete reply
안녕하세요. 순수하게 키보드 동작에만 사용되는 전류량은 50mA로 계산하시면 됩니다. 그보다 적지만 여유있게 하는게 좋을테니까요. 계산해보니 각 저항값을 1/3정도까지 낮출 수 있을 것 같은데 여유있게 1/2정도로만 해주셔도 많이 밝을 겁니다. 800짜리는 400으로 1300짜리는 650정도로 해주시면 되겠네요 ㅎ
초보자 address modify / delete reply
안녕하세요 이제 키보드 조립은 거의 끝나고 사용하려고 메크로랑 키메핑등을 공부하는 중인데요
캡스락+펑션 키를 사용하고 싶은데 그냥 누르면 캡스락 이고 캡스락 누르고 다른 키 누르면 펑션으로
동작 할줄 알았는데 캡스락 키만 눌러도 캡스락 +펑션이 같으 누르는 거같은 증상(led모드가 변경이 돼요)이
나타납니다. 한번 확인 부탁드립니다.
Reply:
괴수가면 address modify / delete reply
fn레이어에도 같은 위치에 같은 키코드를 맵핑해 주시면 될 겁니다^^
Reply: 초보자 address modify / delete reply
말씀대로 하니 되네요 감사합니다.
